Grupy pompowe

Co to jest i do czego służy grupa pompowa w instalacji grzewczej?

Grupy pompowe to kompaktowe, fabrycznie zmontowane urządzenia stanowiące podstawowy moduł wyposażenia nowoczesnej kotłowni. Wyjaśniając, do czego służy grupa pompowa, należy wskazać jej kluczową funkcję: odpowiada za wymuszenie przepływu wody grzewczej, utrzymanie prawidłowej temperatury oraz bezpieczny transport ciepła ze źródła (kotła gazowego, paliwa stałego lub pompy ciepła) do odbiorników końcowych w całym budynku.

Sercem grupy pompowej jest energooszczędna pompa obiegowa, która jest odpowiedzialna za wymuszanie obiegu czynnika w systemie grzewczym. Zastosowanie gotowej grupy pompowej znacznie upraszcza połączenia w kotłowni, skraca czas montażu oraz podnosi ogólną efektywność i wydajność wytwarzania ciepła. Na rynku dostępne są różne warianty tych urządzeń, co pozwala na precyzyjny wybór odpowiedniej grupy pompowej dopasowanej do aktualnych potrzeb i specyfiki budowlanej danego obiektu.

Rodzaje grup pompowych w systemie ogrzewania podłogowego

Projektując układ centralnego ogrzewania, należy wziąć pod uwagę wymagania cieplne poszczególnych pętli i odbiorników. Ze względu na budowę i parametry pracy, poszczególne grupy pompowe dzieli się na dwa główne rodzaje:

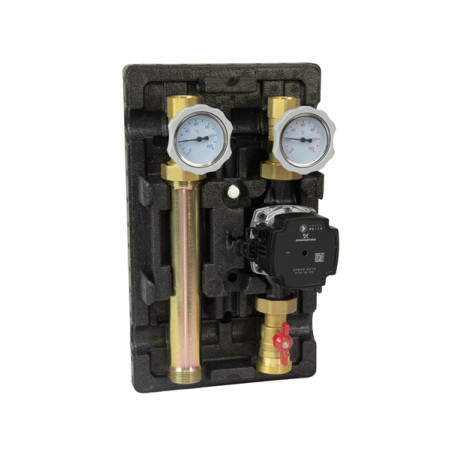

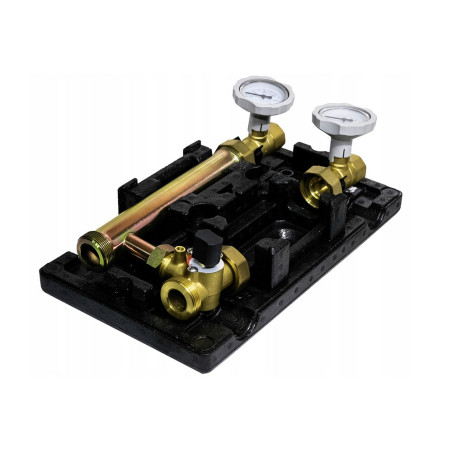

• Grupa pompowa bez mieszacza (bezpośrednia) – przeznaczone do obiegów wymagających zasilania bezpośrednio wyższą temperaturą ze źródła ciepła. Znajdują zastosowanie głównie w zasilaniu układów grzejnikowych (gdzie krążą grzejniki wysokotemperaturowe) oraz do szybkiego ładowania zasobnika ciepłej wody użytkowej (C.W.U.).

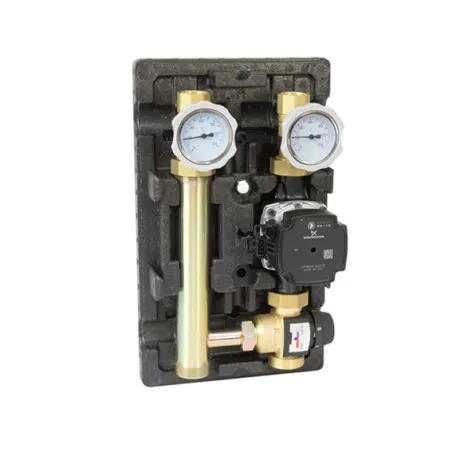

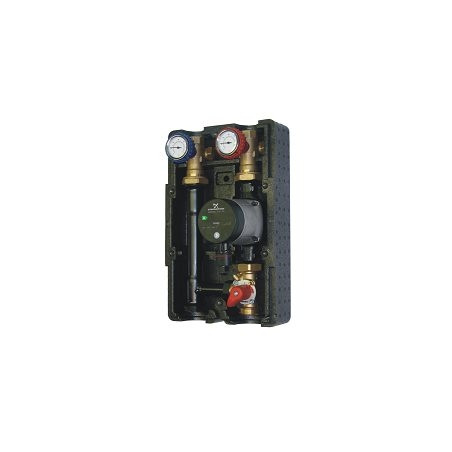

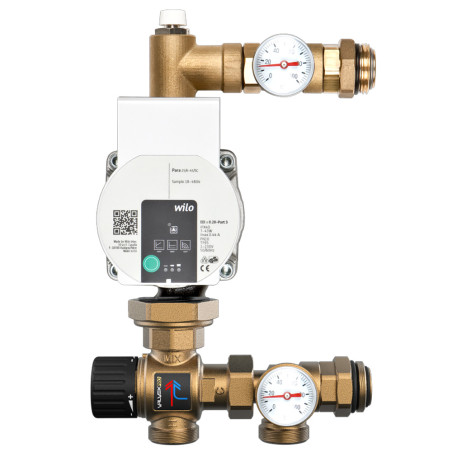

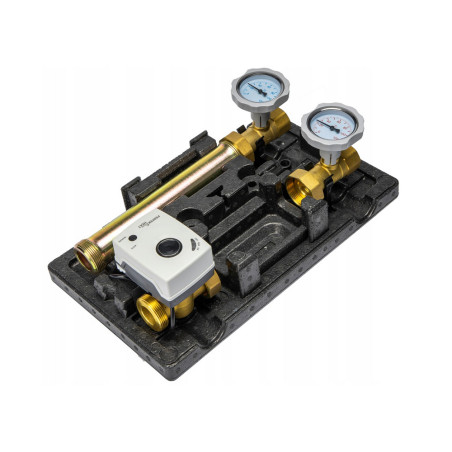

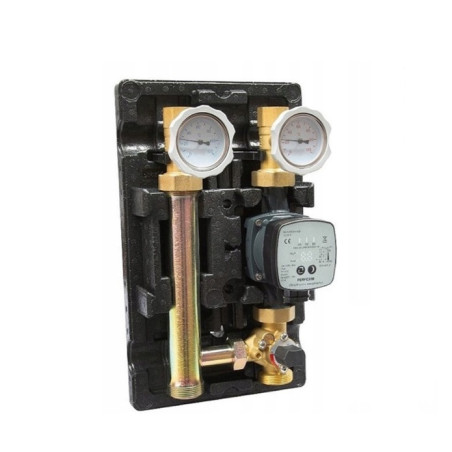

• Grupa pompowa z mieszaczem do podłogówki – kluczowe rozwiązanie w systemie ogrzewania podłogowego. Ogrzewanie płaszczyznowe wymaga niskiej temperatury medium (zazwyczaj do 35–45°C). Zastosowany w niej zawór mieszający (3-drożny lub 4-drożny) realizuje proces zwany mieszaniem – miesza gorący płyn z zasilaniu z wodą powracającą (zimniejszą) z instalacji. W ten sposób grupa pompowa z mieszaczem zapewnia ciągłe utrzymanie bezpiecznej i optymalnej temperatury zasilania pętli podłogowych. Stąd woda o odpowiednich parametrach trafia bezpośrednio na rozdzielacze do ogrzewania podłogowego, które precyzyjnie zasilają poszczególne pętle grzewcze w pomieszczeniach.

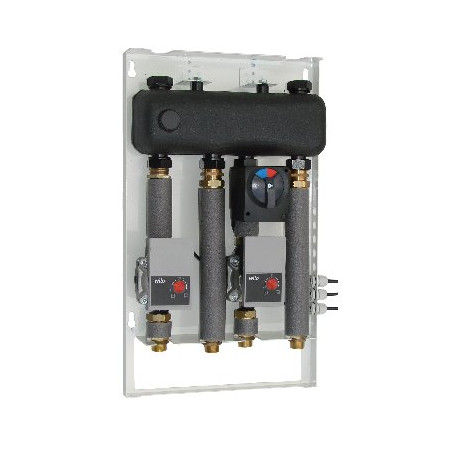

Montaż sekcyjny: rozdzielacz i sprzęgło hydrauliczne w kotłowni

W budynkach, w których stosuje się równolegle ogrzewanie podłogowe oraz tradycyjne grzejniki, zachodzi potrzeba zasilania kilku obiegów jednocześnie. Doskonałym rozwiązaniem jest wówczas rozdzielenie przepływów na osobne sekcje.

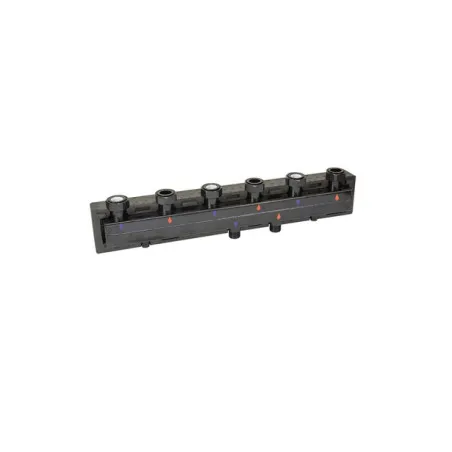

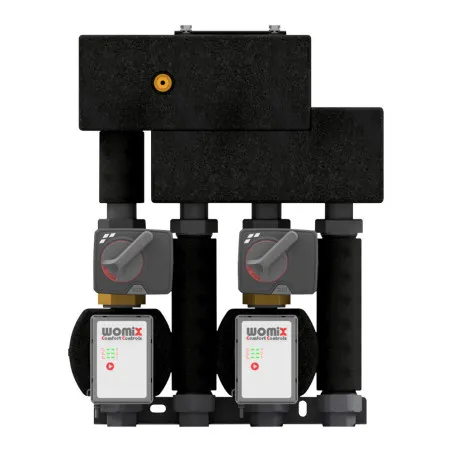

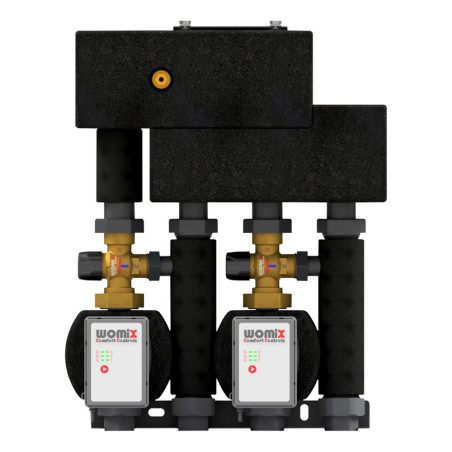

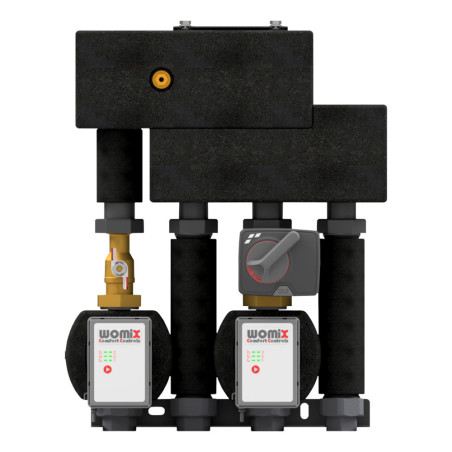

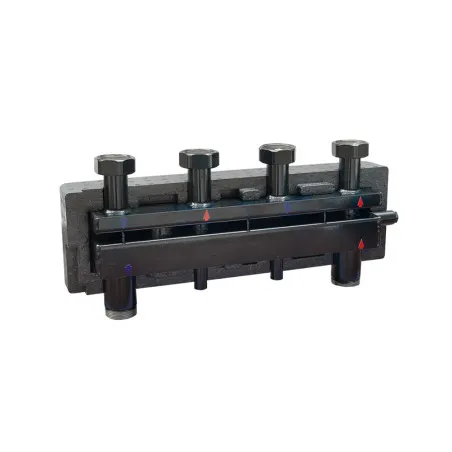

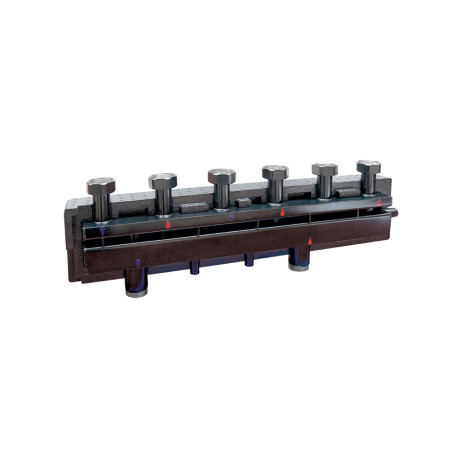

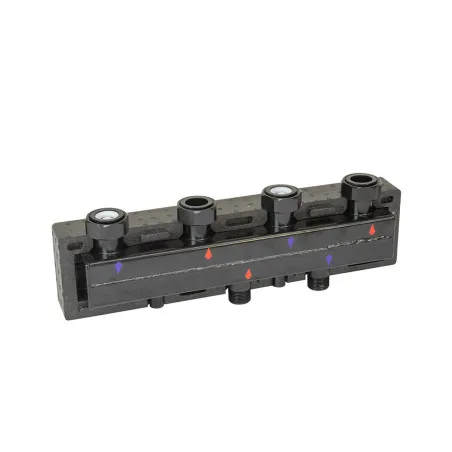

W tym celu wykorzystuje się ścienny rozdzielacz (dwu- lub trójobwodowy), na którym montuje się równolegle grupę pompową do podłogówki oraz grupy bezpośrednie. Do montażu na belce rozdzielacza wykorzystuje się dopasowane pod względem rozstawu belki przyłączeniowe. Ponadto, gdy w instalacji pracują pompy obiegowe o różnej wydajności, alternatywnie stosuje się podłączenie ze sprzęgłem hydraulicznym. Sprzęgło-rozdzielacz eliminuje wzajemne zakłócenia hydrauliczne między obiegami, zapewniając stabilne działanie grupy pompowej oraz niezależne sterowanie strefami grzewczymi.

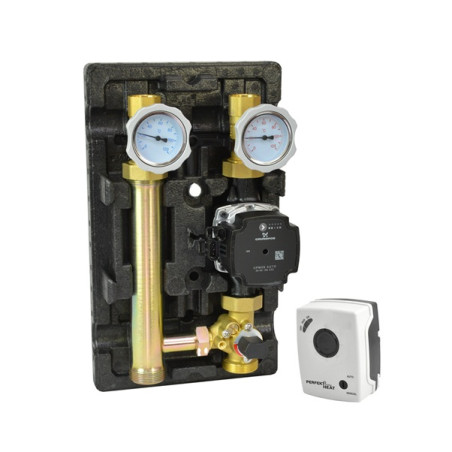

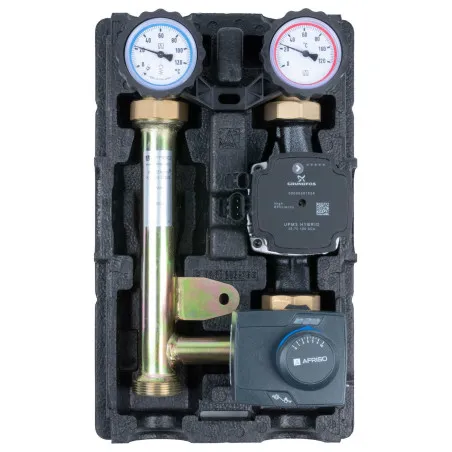

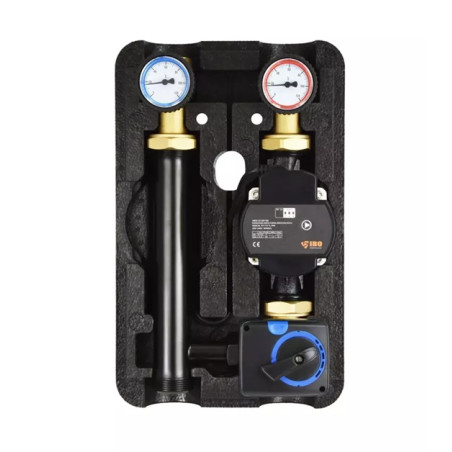

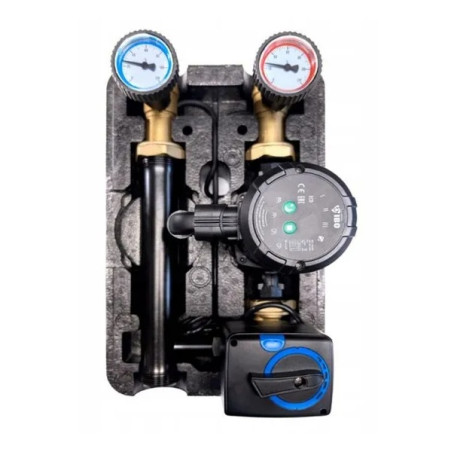

Budowa i osprzęt – z czego składa się fabryczna grupa pompowa?

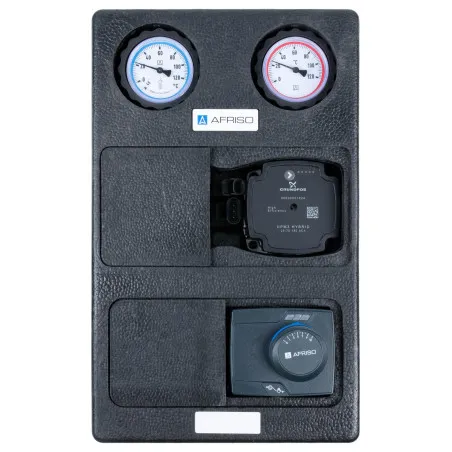

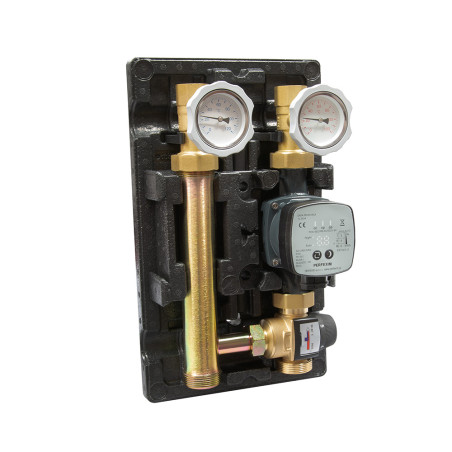

Profesjonalna grupa pompowa do podłogówki lub grzejników to precyzyjnie skonstruowany układ, w którym każdy element odgrywa istotną rolę techniczną.

W skład standardowego zestawu wchodzą:

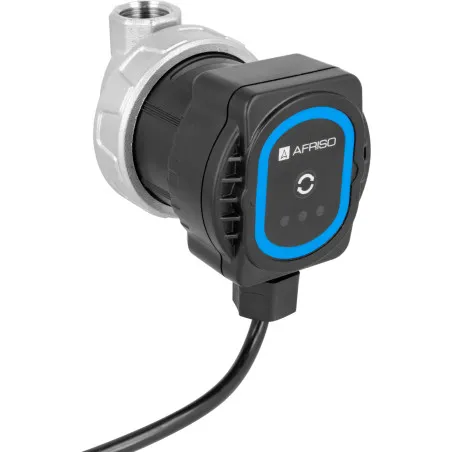

• Pompa obiegowa – energooszczędna, elektroniczna pompa, dostosowująca swoją moc do oporów w układzie.
• Zawory kulowe z termometrami – umieszczone na zasilaniu i powrocie, pozwalają na odcięcie obiegu oraz stałą kontrolę parametrów cieplnych.
• Zawór zwrotny – zintegrowany w korpusie, zapobiega niepożądanemu cofaniu się czynnika i grawitacyjnemu krążeniu ciepła, gdy kocioł jest wyłączony.

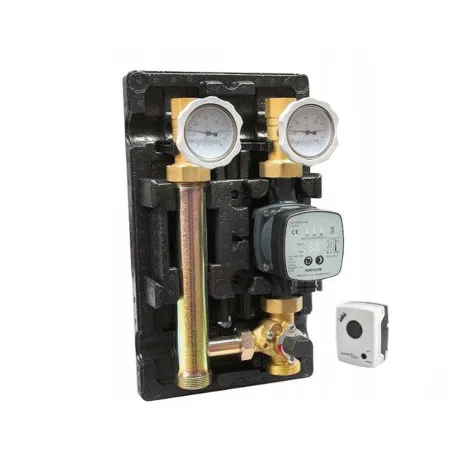

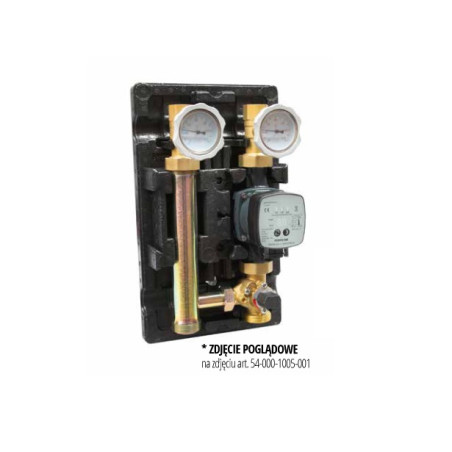

• Zawór mieszający – termostatyczny lub obrotowy z opcją podłączenia pod automatykę zewnętrzną (poprzez dedykowany siłownik elektryczny).
• Izolacja termiczna – profilowana otulina z łupka EPP, stanowiąca barierę chroniącą przed utratą energii w całej instalacji.

Korzyści ze stosowania grup pompowych w nowoczesnej kotłowni

Inwestycja w fabryczne zestawy pompowo-mieszające daje wymierne korzyści techniczne i ekonomiczne. Montaż gotowego modułu eliminuje ryzyko błędów instalacyjnych, a fabryczna próba ciśnieniowa daje gwarancję 100% szczelności.

Do kluczowych zalet należą:

1. Optymalizacja energii – płynna regulacja dostaw ciepła i stała kontrola temperatury przekładają się na niższe zużycie paliwa lub prądu.
2. Kompaktowe wymiary – zintegrowana wielkość obudowy zajmuje znacznie mniej miejsca niż tradycyjne, budowane na rurach układy.
3. Niezawodność – dopasowane parametry poszczególnych komponentów zapobiegają przeciążeniom i wydłużają żywotność kotła.

Grupy pompowe na Sklep Instalacyjny 24

W naszym sklepie instalacyjnym oferujemy szeroki wybór grup pompowych. W ofercie posiadamy różnego rodzaju zestawy. Wszystkie produkty jakie oferujemy są wykonane z najwyższej jakości materiałów oraz pochodzą od najlepszych, czołowych i cenionych producentów takich jak: Afriso, Ferro, Grundfos, Perfexim, Womix, Sbs Keller.

Najczęściej zadawane pytania (FAQ)

Do czego służy grupa pompowa w instalacji C.O.?

Grupa pompowa to fabryczny moduł wymuszający obieg wody grzewczej między źródłem ciepła (kotłem, pompą ciepła) a odbiornikami. Zapewnia precyzyjną regulację temperatury zasilania, kontrolę ciśnienia oraz separację poszczególnych stref grzewczych w budynku.

Dlaczego grupa pompowa do podłogówki musi posiadać zawór mieszający?

Grupa pompowa do podłogówki wymaga zaworu mieszającego, ponieważ ogrzewanie płaszczyznowe pracuje na niskich temperaturach zasilania (zazwyczaj 35–45°C). Zawór miesza gorącą wodę płynącą ze źródła ciepła z chłodniejszą wodą powracającą z pętli grzewczych, co chroni posadzkę przed przegrzaniem i zapewnia optymalne parametry pracy całego układu.

Czym różni się grupa pompowa od samej pompy obiegowej?

Sama pompa obiegowa odpowiada jedynie za tłoczenie wody. Grupa pompowa to kompletny zestaw zawierający pompę, zawory odcinające z termometrami, zawór zwrotny, zawór mieszający oraz kształtkową izolację termiczną EPP, gwarantujący natychmiastowy i bezpieczny montaż.

Czy do zaworu mieszającego w grupie pompowej potrzebny jest siłownik?

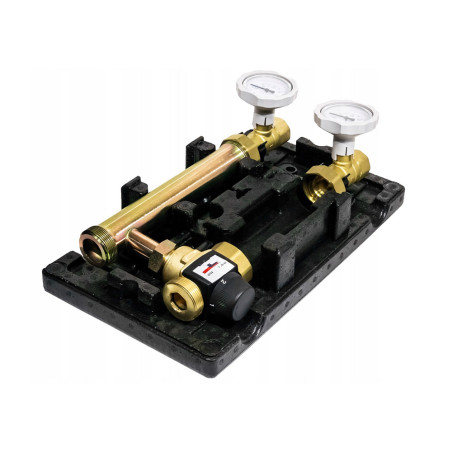

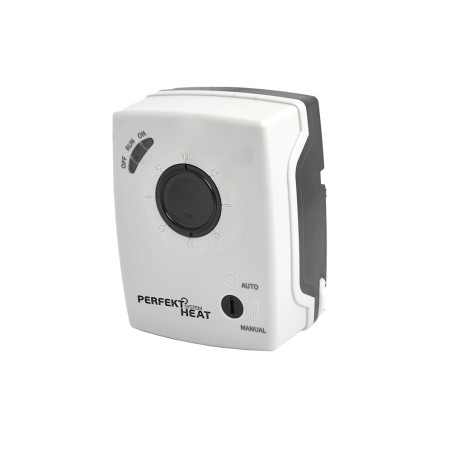

Siłownik elektryczny jest zalecany, jeśli grupa pompowa ma współpracować z automatyką pogodową kotła lub regulatorem pokojowym. Dostępne są również wersje z zaworami termostatycznymi, które utrzymują stałą, zadaną ręcznie temperaturę bez konieczności podłączania zasilania elektrycznego.

Do czego służy połączenie grupy pompowej ze sprzęgłem i rozdzielaczem?

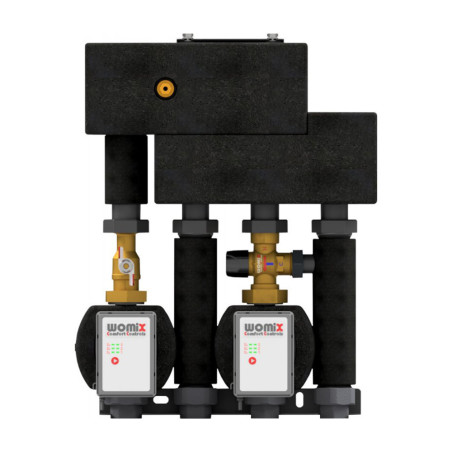

Sprzęgło hydrauliczne rozdzielające z osią rozdzielacza umożliwia stabilne podłączenie kilku grup pompowych (np. dla podłogówki i grzejników) pod jedno źródło ciepła. Zapewnia niezależne przepływy hydrauliczne i zapobiega nakładaniu się oporów obiegowych poszczególnych pomp.
