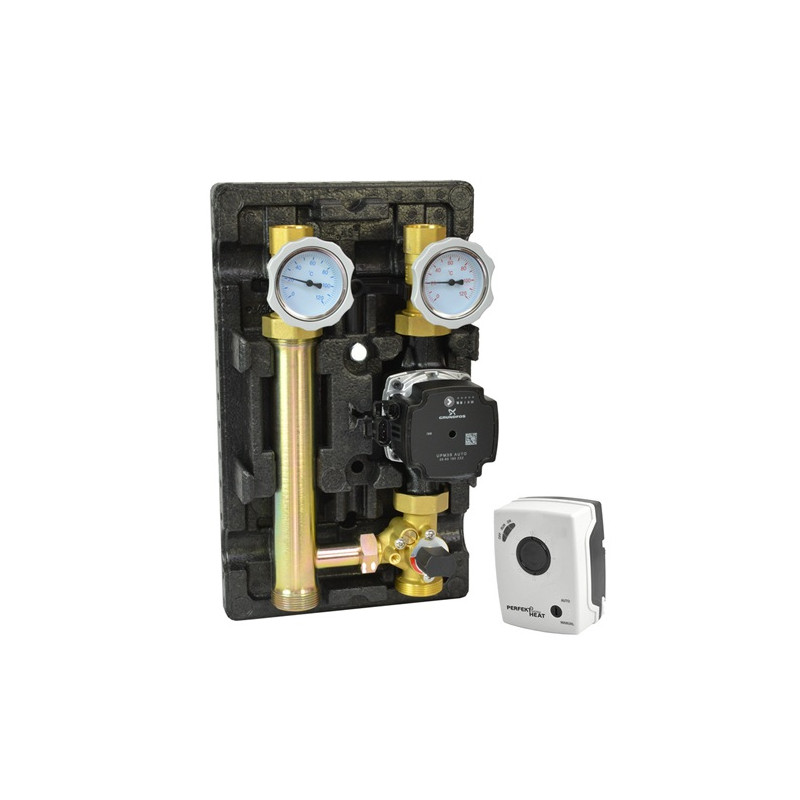

Grupa pompowa DN25 Perfexim PHA-1005/G/S Grundfos z siłownikiem

Grupa pompowa DN25 Perfexim PHA-1005/G/S o numerze katalogowym 54-100-1005-012 to zintegrowany system regulacji i cyrkulacji czynnika grzewczego, wyposażony w mosiężny zawór trójdrożny mieszający, siłownik elektryczny oraz pompę obiegową Grundfos UPM3S AUTO 25/60 130. Urządzenie dostarczane jest w dopasowanej obudowie z izolacji EPP, która redukuje straty ciepła do otoczenia, wpływając na sprawność energetyczną układu.

Parametry hydrauliczne i praca mieszacza

Zastosowany w zestawie zawór trójdrożny charakteryzuje się współczynnikiem przepływu Kvs 6,5 m³/h, co umożliwia regulację temperatury medium zasilającego. Automatyczną pracą mieszacza steruje dedykowany siłownik elektryczny zasilany napięciem AC 230 V o momencie obrotowym 6 Nm. Czas pełnego obrotu o kąt 90° wynosi 80 sekund, gwarantując stabilną regulację hydrauliczną.

Budowa i materiały konstrukcyjne

Konstrukcja wewnętrzna opiera się na rurach wykonanych ze stali węglowej ocynkowanej, co zapewnia wytrzymałość mechaniczną i odporność na zjawiska korozyjne. Elementy odcinające oraz korpus trójdrogowego zaworu mieszającego wyprodukowano z mosiądzu. Szczelność połączeń hydraulicznych gwarantują fabryczne uszczelnienia z gumy EPDM, odpornej na starzenie termiczne. Całość charakteryzuje się rozstawem przyłączy wynoszącym 125 mm, co umożliwia integrację z typowymi rozdzielaczami.

Zastosowanie i kompatybilność hydrauliczna

Urządzenie przeznaczone jest do pracy w wodnych instalacjach centralnego ogrzewania, w których maksymalne ciśnienie robocze nie przekracza 1,0 MPa. Grupa współpracuje z systemami ogrzewania płaszczyznowego oraz z instalacjami grzejnikowymi wymagającymi obniżenia temperatury zasilania. Konstrukcja pozwala na współpracę z mediami grzewczymi zawierającymi roztwór glikolu o stężeniu do 30%. Przyłącza od strony instalacji mają średnicę G 1 cal z gwintem wewnętrznym, natomiast od strony rozdzielacza zastosowano gwint zewnętrzny G 1 1/2 cala przygotowany pod uszczelnienie płaskie.

Elektroniczna pompa obiegowa Grundfos

Sercem układu cyrkulacyjnego jest energooszczędna pompa Grundfos UPM3S AUTO 25/60 130 z kablem zasilającym. Jej długość montażowa wynosi 130 mm, a maksymalna wysokość podnoszenia dochodzi do 6 m. Pompa pobiera moc w przedziale od 2 W do 39 W, dostosowując parametry pracy do aktualnych oporów instalacji. Zapewnia to ciche działanie i redukcję kosztów energii elektrycznej.

Specyfikacja techniczna grupy pompowej PHA-1005/G/S

Specyfikacja techniczna pompy obiegowej

Specyfikacja techniczna siłownika elektrycznego
