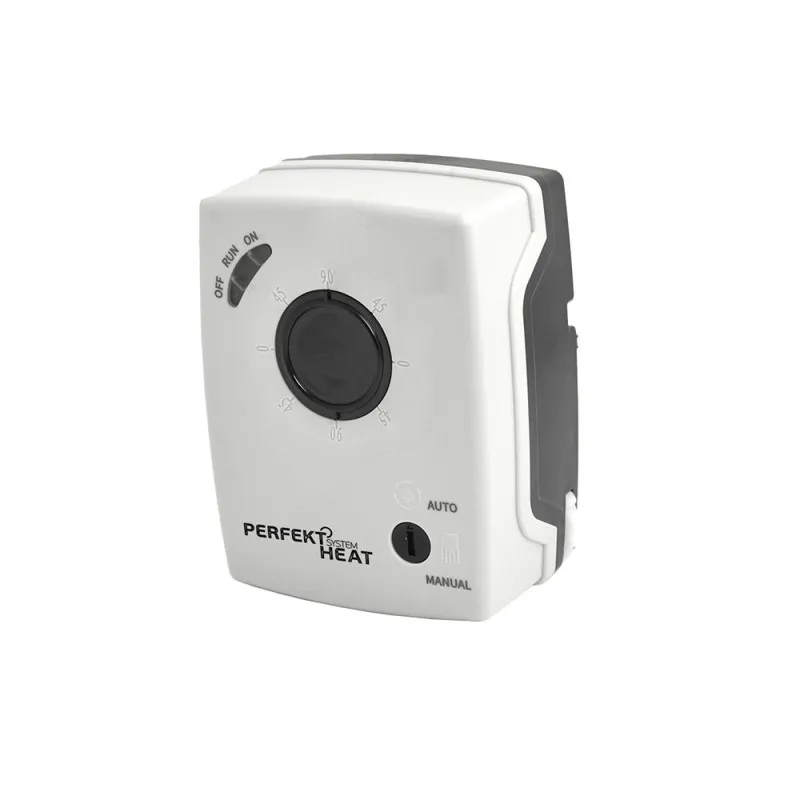

Siłownik Perfexim PHA-1000 6Nm do zaworów 3-drogowych

Siłownik Perfexim PHA-1000 (nr kat. 58-100-0000-000) jest elektrycznym napędem przeznaczonym do automatycznej regulacji pracy 3-drogowych i 4-drogowych zaworów mieszających w instalacjach grzewczych i chłodniczych.

Zastosowanie i kompatybilność w instalacjach grzewczych

Urządzenie współpracuje bezpośrednio z 3-drogowymi oraz 4-drogowymi zaworami mieszającymi stosowanymi w grupach pompowych, takich jak seria PHA-1005. Głównym zadaniem napędu jest automatyczne pozycjonowanie zawieradła zaworu w celu przygotowania medium o odpowiedniej temperaturze w układach ogrzewania płaszczyznowego lub grzejnikowego. Siłownik może być zintegrowany z większością standardowych sterowników kotłowych i pokojowych obsługujących sygnał 3-punktowy.

Konstrukcja i parametry elektryczne

Urządzenie charakteryzuje się momentem obrotowym o wartości 6 Nm, co umożliwia płynne pokonywanie oporów hydraulicznych i mechanicznych w zaworach mieszających. Silnik zasilany napięciem zmiennym AC 230 V charakteryzuje się niskim poborem mocy podczas pracy, wynoszącym zaledwie 2 W.

Charakterystyka pracy i montaż

Pełen kąt obrotu siłownika wynosi 90°, a czas potrzebny na wykonanie pełnego obrotu to 80 s, co ogranicza gwałtowne skoki temperatury w instalacji. Obudowa o stopniu ochrony IP65 skutecznie zabezpiecza podzespoły wewnętrzne przed działaniem wilgoci i pyłu, umożliwiając pracę w zakresie temperatur otoczenia od 2°C do 60°C.

Specyfikacja techniczna
