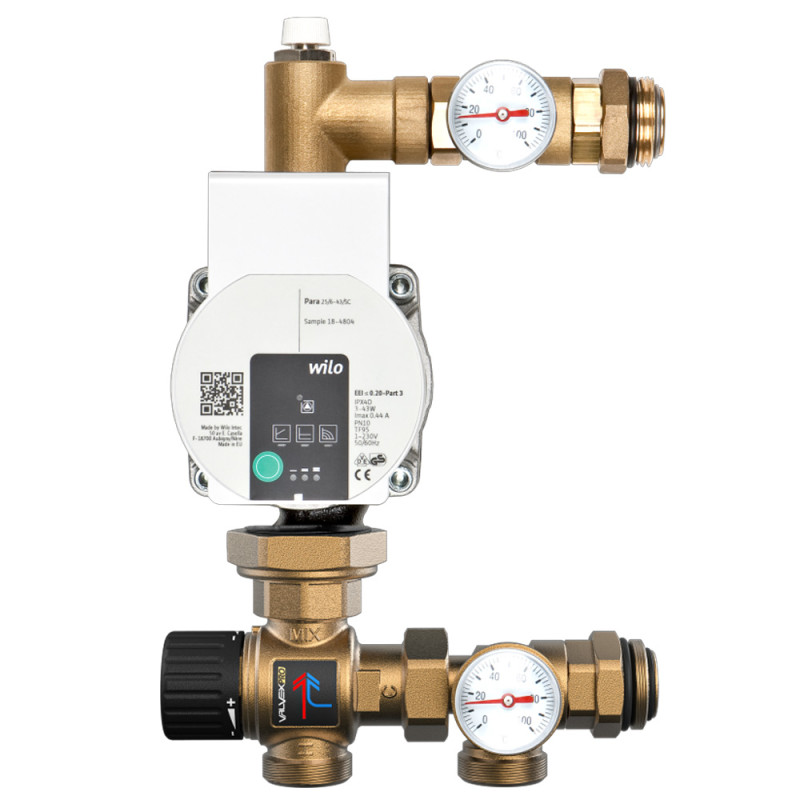

Grupa pompowo-mieszająca Valvex PROFF COMFORT Wilo 6096930

Grupa pompowo-mieszająca Valvex PROFF COMFORT Wilo 6096930 to zespół instalacyjny przeznaczony do regulacji i utrzymywania stałej temperatury zasilania w układach ogrzewania płaszczyznowego. Urządzenie łączy funkcję wymuszenia obiegu czynnika grzewczego z obniżaniem temperatury wody dostarczanej ze źródła ciepła do poziomu wymagane przez instalację podłogową.

Konstrukcja i elementy składowe zespołu

Podstawą konstrukcji są elementy wykonane z mosiądzu, co zapewnia odporność na korozję i uszkodzenia mechaniczne. W skład fabrycznego zestawu wchodzi pompa obiegowa Wilo, która odpowiada za cyrkulację czynnika grzewczego w pętlach podłogowych. Mieszanie wody zasilającej z powrotną realizuje 3-drogowy zawór termostatyczny.

Zestaw wyposażono również w kolano 90°, nyple redukcyjne, półśrubunki, trójnik oraz zawór odpowietrzający pokryty powłoką niklową. Szczelność układu zapewniają dedykowane uszczelnienia wykonane z kauczuku EPDM oraz fibry, eliminujące ryzyko powstawania przecieków na połączeniach gwintowanych.

Przeznaczenie oraz parametry pracy

Urządzenie zostało zaprojektowane do pracy w instalacjach centralnego ogrzewania, w których maksymalne ciśnienie robocze wynosi 0,6 MPa. Zespół mieszający umożliwia zasilanie układu czynnikiem o maksymalnej temperaturze roboczej równej 70 °C. Gwarantuje to ochronę jastrychu i rur grzewczych przed działaniem zbyt wysokich temperatur.

Wbudowany zawór termostatyczny oferuje zakres regulacji temperatury zasilania od 25-45 °C, co pozwala na dostosowanie parametrów grzewczych do wymagań budynku. Konstrukcja umożliwia odczytywanie parametrów dzięki termometrowi tarczowemu umieszczonemu w przedniej części zespołu.

Zastosowanie i kompatybilność w instalacjach

Zestaw montuje się bezpośrednio przy rozdzielaczach ogrzewania podłogowego o rozstawie belek wynoszącym 210 mm. Dzięki zastosowaniu przyłączy o rozmiarze G 1, grupa jest kompatybilna ze standardowymi rozdzielaczami mosiężnymi oraz stalowymi. Współpracuje z instalacjami, w których czynnikiem roboczym jest woda lub roztwór wody z glikolem.

Montaż urządzenia należy przeprowadzić zgodnie z dokumentacją techniczną. Należy zwrócić uwagę na zachowanie kierunku przepływu medium wskazanego na korpusie oraz podłączenie zasilania elektrycznego pompy obiegowej.

Dane techniczne
