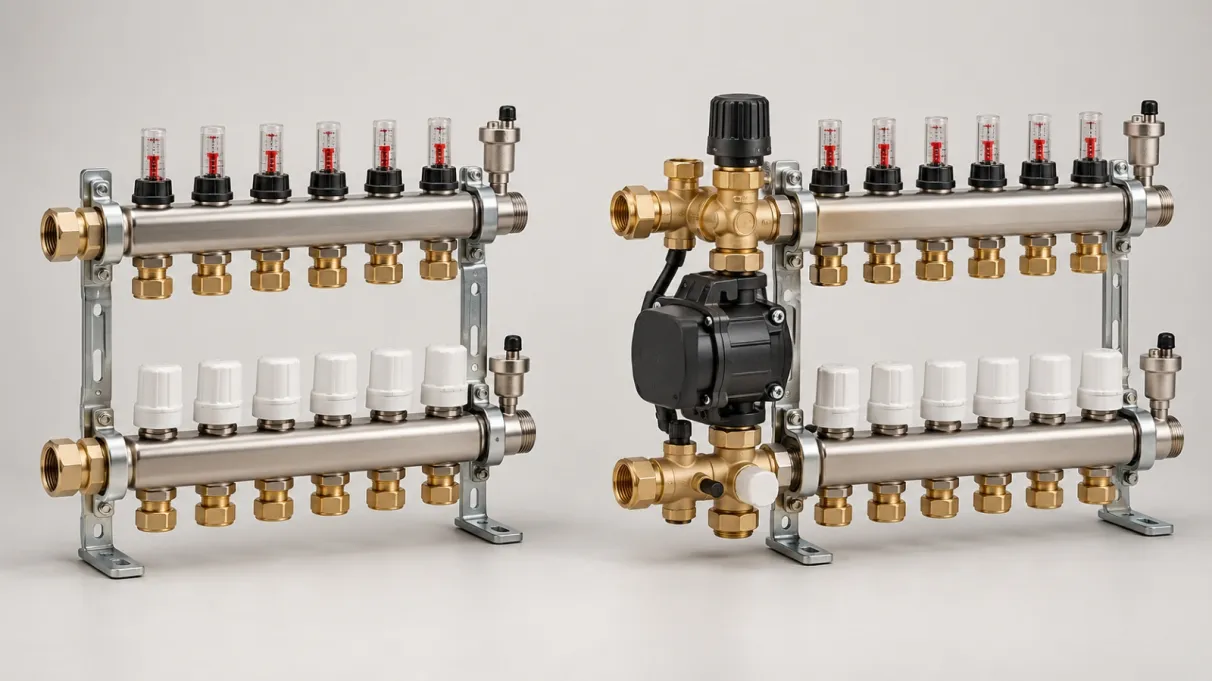

Rozdzielacz do podłogówki z pompą i mieszaczem czy bez? Kiedy potrzebny jest układ mieszający

Rozdzielacz do podłogówki bez własnej pompy i mieszacza może wystarczyć, gdy do pętli trafia woda o odpowiedniej temperaturze, a pompa źródła ciepła lub wspólnego obiegu zapewnia wymagany przepływ przy oporach instalacji. Mieszacz służy do regulacji temperatury, a pompa do wymuszania przepływu. Dlatego decyzje o tych elementach trzeba podejmować osobno: czasem potrzebny jest cały zespół pompowo-mieszający, a czasem dodatkowa pompa bez mieszania.

Spis treści:

• Co robi rozdzielacz, co pompa, a co mieszacz?
• Rozdzielacz z pompą czy bez? Trzy warianty zasilania
• Kiedy wystarczy rozdzielacz bez dodatkowej pompy i mieszacza?
• Podłogówka i grzejniki: kiedy potrzebny jest mieszacz?
• Grupa przy rozdzielaczu czy w pomieszczeniu technicznym?
• Pompa ciepła: co trzeba sprawdzić osobno?
• Co sprawdzić przed zakupem rozdzielacza i grupy?

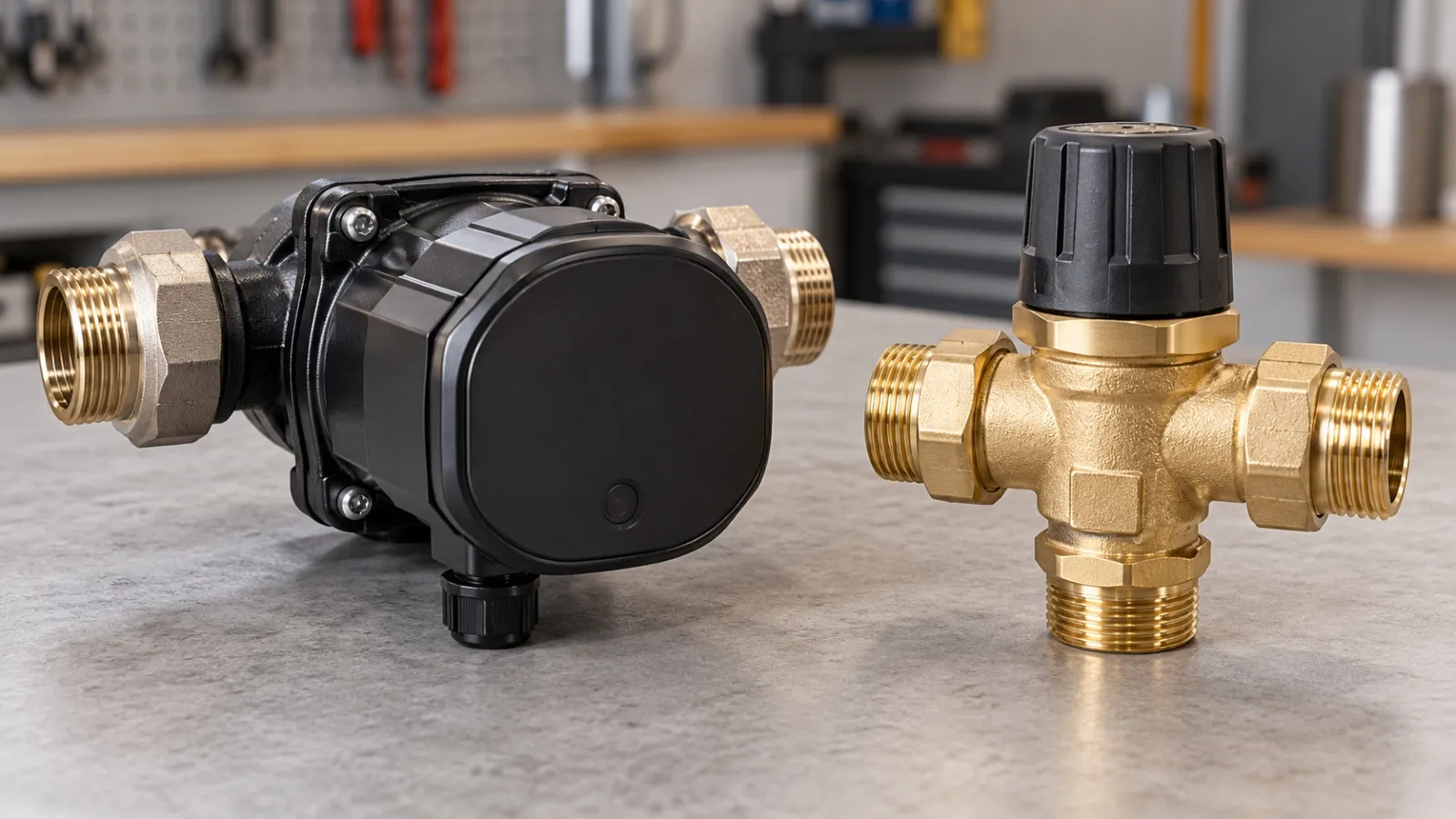

Co robi rozdzielacz, co pompa, a co mieszacz?

W ofertach określenia „rozdzielacz z pompą”, „grupa mieszająca” i „zestaw do podłogówki” bywają używane obok siebie. Nie oznaczają jednak tego samego wyposażenia. Przed porównaniem zestawów sprawdź, jakie elementy rzeczywiście obejmuje dostawa i za co każdy z nich odpowiada.

Rozdzielacz bez pompy oznacza zatem brak własnej pompy przy belkach. Woda nadal krąży dzięki pompie znajdującej się w innym miejscu instalacji. Z kolei grupa pompowa może mieć mieszacz albo pracować bez niego, co pokazują również grupy bezpośredniego zasilania Caleffi.

Rozdzielacz z pompą czy bez? Trzy warianty zasilania

Najpierw ustal, jaką wodę otrzyma podłogówka i która pompa ma obsługiwać jej pętle. Dopiero potem wybieraj wyposażenie rozdzielacza. Poniższa tabela porządkuje trzy sytuacje, które mogą wyglądać podobnie na zdjęciu kotłowni, ale wymagają różnych rozwiązań.

Trzeci wariant może występować za sprzęgłem hydraulicznym lub buforem podłączonym w sposób rozdzielający obiegi. Pompa po stronie źródła obsługuje wtedy swoją część układu, a pompa wtórna część odbiorczą. Nie należy utożsamiać tego z każdym zastosowaniem bufora: zbiornik włączony szeregowo, służący zwiększeniu pojemności wodnej, pełni inną funkcję.

Przykład rozdzielenia obiegu źródła i odbiorników przedstawia schemat Caleffi 2.203. To materiał do zrozumienia zależności, a nie gotowy projekt dla dowolnego domu.

Po ustaleniu sposobu zasilania porównaj rozdzielacze podłogowe dopasowane do instalacji oraz zakres ich wyposażenia. Nie zakładaj, że każda pozycja opisana jako rozdzielacz zawiera pompę, mieszacz, złączki i szafkę.

Kiedy wystarczy rozdzielacz bez dodatkowej pompy i mieszacza?

Taki wariant jest możliwy, gdy ogrzewanie otrzymuje wodę o właściwej temperaturze bezpośrednio ze źródła, a istniejąca pompa obsłuży instalację. Może to dotyczyć zarówno pompy ciepła, jak i odpowiednio skonfigurowanego kotła kondensacyjnego. Możliwość bezpośredniego zasilania podłogówki z takich źródeł opisuje KAN-therm w porównaniu ogrzewania podłogowego i grzejnikowego.

W praktyce trzeba potwierdzić równocześnie trzy warunki:

• Temperatura: źródło i jego sterowanie mogą dostarczać wodę zgodną z projektem podłogówki także przy zmianie zapotrzebowania na ciepło.
• Hydraulika: pompa zapewnia wymagany przepływ przy oporach przewodów, armatury, rozdzielacza i obsługiwanych pętli.
• Schemat: sposób połączenia oraz sterowania jest dopuszczony dla konkretnego urządzenia grzewczego.

Samo stwierdzenie „w kotle jest pompa” nie potwierdza drugiego warunku. Podobnie liczba pętli ani powierzchnia domu nie wyznaczają uniwersalnej granicy, od której zawsze trzeba dołożyć kolejną pompę. Znaczenie mają wymagany przepływ i straty ciśnienia, co podkreśla także Grundfos w materiale o ustalaniu punktu pracy pompy.

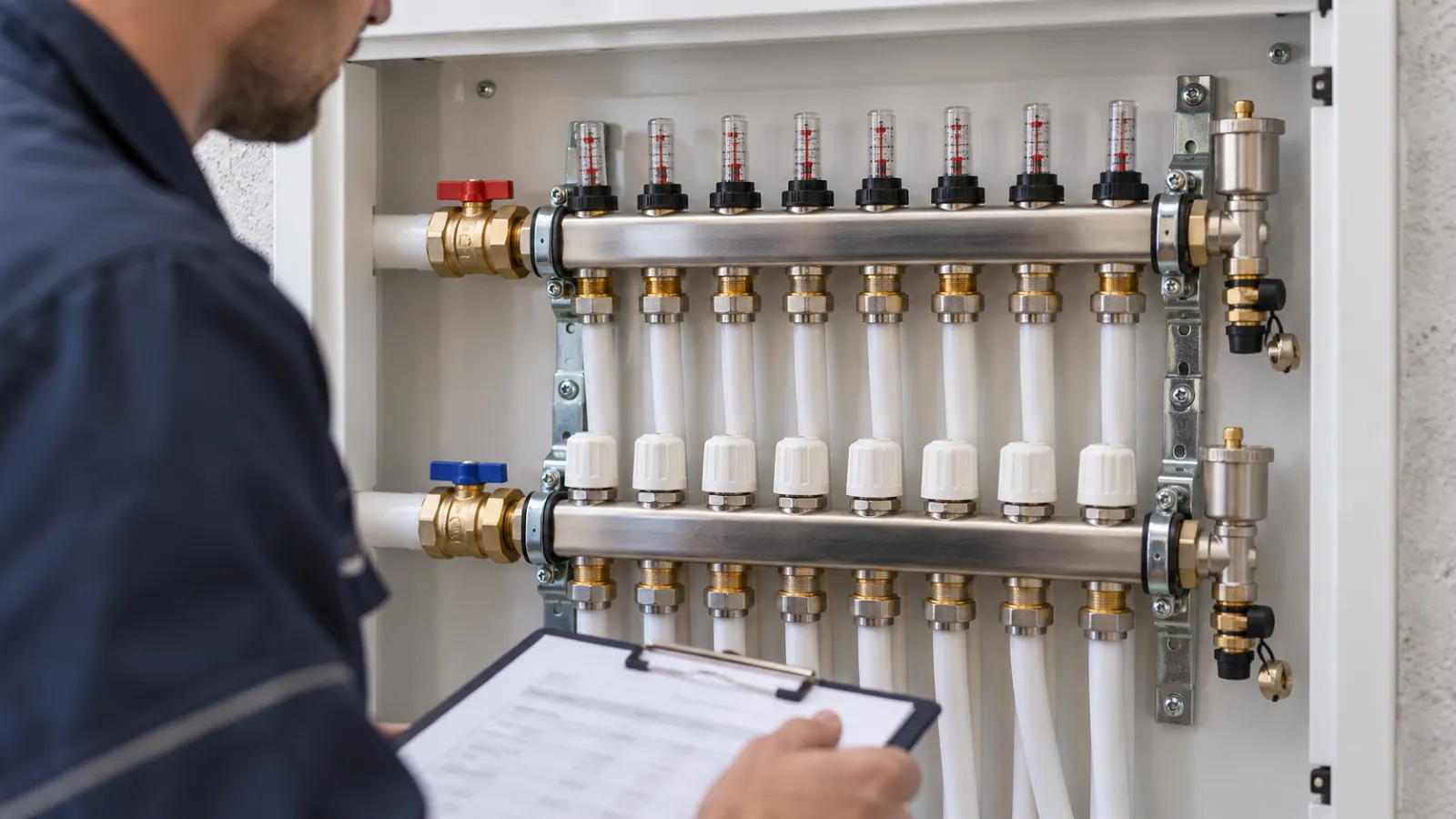

Poproś instalatora o wskazanie pompy obsługującej podłogówkę oraz potwierdzenie jej możliwości dla całego układu. Dobór powinien uwzględniać wspólne przewody i najbardziej wymagającą drogę przepływu. Opory pętli połączonych równolegle nie są sumowane tak, jakby wszystkie pętle tworzyły jeden długi przewód.

Podłogówka i grzejniki: kiedy potrzebny jest mieszacz?

Mieszanie jest potrzebne wtedy, gdy dostępne zasilanie ma temperaturę wyższą od wymaganej dla obiegu podłogowego. Powodem może być współpraca z grzejnikami potrzebującymi cieplejszej wody, wysokotemperaturowe źródło albo sposób ładowania i rozładowywania bufora. Decydują rzeczywiste parametry obiegów, a nie sama nazwa kotła czy obecność grzejnika na ścianie.

Gdy grzejniki potrzebują wyższej temperatury

Jeśli grzejniki przy temperaturze odpowiedniej dla podłogówki nie pokrywają zapotrzebowania pomieszczeń na ciepło, obie części instalacji wymagają odmiennego zasilania. Wówczas obieg podłogowy może otrzymywać wodę przez zespół mieszający, podczas gdy obieg grzejnikowy pracuje przy wyższych parametrach. Przykładową konfigurację z dwoma rodzajami odbiorników i regulacją pokazuje rozwiązanie aplikacyjne ESBE dla grzejników i ogrzewania podłogowego.

Nie wystarczy w takim układzie dołożyć samej pompy. Zwiększenie przepływu nie zapewni kontrolowanego obniżenia temperatury. Nie zastąpi go również samo przymknięcie pętli na rozdzielaczu.

Gdy oba rodzaje ogrzewania mogą pracować przy niskiej temperaturze

Jeżeli grzejniki zostały dobrane do wspólnej niskiej temperatury i przy tych parametrach pokrywają obciążenie cieplne pomieszczeń, mieszanie nie musi być potrzebne. Pozostają jednak do sprawdzenia przepływy, opory oraz sposób regulacji obu rodzajów odbiorników. Sama obecność grzejników nie jest więc wystarczającym powodem zakupu grupy mieszającej.

Temperaturę projektową pętli trzeba także odróżnić od maksymalnej temperatury pracy metalowego rozdzielacza. Wysoka odporność belek nie oznacza, że taką samą wodę można bez ograniczeń skierować w posadzkę. Wymagania zabezpieczeń trzeba odczytać z dokumentacji źródła, grupy i systemu podłogowego.

Grupa przy rozdzielaczu czy w pomieszczeniu technicznym?

Obniżanie temperatury nie musi odbywać się w szafce podłogówki. Jeżeli odpowiedni obieg został przygotowany w pomieszczeniu technicznym, do rozdzielacza może docierać już woda o potrzebnych parametrach. Dublowanie tej samej funkcji kolejnym lokalnym mieszaczem wymagałoby osobnego uzasadnienia projektowego.

Grupa przy rozdzielaczu skupia elementy obsługujące dany zestaw pętli w jednym miejscu. Trzeba jednak przewidzieć szerokość i głębokość szafki, dostęp do pompy oraz zaworów, prowadzenie przewodów i możliwość wymiany elementu bez demontażu całej zabudowy. Warto również uwzględnić sąsiedztwo sypialni oraz ryzyko przenoszenia drgań przez mocowania.

Grupa w pomieszczeniu technicznym pozwala pozostawić przy pętlach prostszy rozdzielacz. O jej doborze nadal decydują obsługiwane odbiorniki, długość i średnice przewodów, wymagane przepływy oraz sterowanie. Zasilanie kilku rozdzielaczy ze wspólnej grupy wymaga uwzględnienia całego obsługiwanego układu.

Jeżeli projekt przewiduje osobny zespół pompowo-mieszający, wśród grup pompowych szukaj wariantu o właściwej funkcji, parametrach i przyłączach. Porównuj kompletne wyposażenie: sam zawór, grupa bez pompy i zestaw z pompą oraz regulacją nie są równoważnymi produktami.

Pompa ciepła: co trzeba sprawdzić osobno?

Przy pompie ciepła i podłogówce pracującej na jednym poziomie temperatury mieszacz może być zbędny. Nie oznacza to jednak automatycznie, że każdą instalację obsłuży pompa obiegowa wbudowana w urządzenie. Trzeba uwzględnić schemat hydrauliczny, dostępne ciśnienie oraz wymagania konkretnego źródła.

Nie ma uzasadnienia podnosić temperatury przygotowywanej przez pompę ciepła wyłącznie po to, aby zaraz obniżyć ją dla jedynego obiegu ogrzewania. Zależność efektywności urządzenia od temperatury zasilania wyjaśnia materiał Viessmann o sprawności pomp ciepła. Mieszanie może być natomiast uzasadnione, gdy projekt rzeczywiście wymaga kilku poziomów temperatur.

Osobno sprawdź zachowanie układu przy zamykaniu pętli przez siłowniki, wymagany przepływ przez urządzenie i wymaganą pojemność wodną. Sam mieszacz nie rozwiązuje tych kwestii. Szczegółowy dobór tych rozwiązań musi odpowiadać instrukcji konkretnej pompy ciepła.

Co sprawdzić przed zakupem rozdzielacza i grupy?

Przygotuj projekt lub schemat instalacji, oznaczenie źródła ciepła i zestawienie pętli. W istniejącym domu pomocne będą również zdjęcia obecnego zespołu oraz jego tabliczek. To pozwoli porównać konkretne urządzenia bez zgadywania na podstawie samej liczby wyjść rozdzielacza.

1. Temperatury zasilania i powrotu. Ustal parametry potrzebne podłogówce oraz dostępne przed grupą. Sprawdź, czy obniżanie temperatury nie odbywa się już wcześniej.
2. Wymagany przepływ i opory. Porównaj potrzeby obiegu z charakterystyką pompy oraz oporami rozdzielacza, zaworu i przewodów. Sama deklarowana maksymalna wydajność pompy nie opisuje jej pracy w instalacji.
3. Zakres i warunki regulacji. Sprawdź zakres nastaw, wymaganą temperaturę wejściową oraz przepływ, przy którym producent deklaruje prawidłowe działanie. Zestaw przeznaczony do gorącego zasilania nie staje się odpowiedni dla niskiej temperatury tylko dlatego, że pasują gwinty.
4. Kierunki przepływu i położenie króćców. Porównaj oznaczenia zasilania, powrotu i przyłączy zaworu ze schematem producenta. Nie wybieraj strony montażu wyłącznie na podstawie fotografii podobnego zestawu.
5. Rozstaw, gwinty i uszczelnienia. Sprawdź rozstaw belek, wymiary przyłączy, sposób uszczelnienia i wymagane adaptery. Zgodność nominalnego rozmiaru gwintu nie potwierdza jeszcze zgodności całego połączenia.
6. Sposób sterowania. Ustal, czy temperatura ma być utrzymywana na stałym poziomie, czy zmieniana przez automatykę. Zweryfikuj sterowanie pompą, zaworem i siłownikami oraz zachowanie po zamknięciu obiegów.
7. Gabaryty i dostęp. Uwzględnij nie tylko belki, lecz także pompę, zawory, złączki, przewody i miejsce potrzebne do obsługi. Sprawdź, czy elementy można wyjąć z szafki po zakończeniu zabudowy.
8. Zakres dostawy i dokumentację. Porównaj rzeczywiste wyposażenie zestawu oraz instrukcje wszystkich współpracujących elementów. Potwierdź również wymagania dotyczące ograniczenia temperatury.

Warunki regulacji mogą istotnie różnić się między konstrukcjami. W opisie wybranych grup stałowartościowych KAN-therm producent wskazuje wymaganie wysokiej temperatury zasilania. Z kolei dokumentacja zaworu ESBE VTG140 określa warunki przepływu i różnic temperatur związane z deklarowaną stabilnością. To przykłady, dlaczego dobór wymaga sprawdzenia konkretnego modelu.

Oprócz układu pompowego uwzględnij pełną checklistę doboru rozdzielacza, obejmującą liczbę pętli, przyłącza, wyposażenie i zgodność osprzętu.

Dobrze przygotowane zapytanie do instalatora powinno prowadzić do dwóch odpowiedzi: gdzie instalacja uzyska temperaturę właściwą dla podłogówki oraz która pompa zapewni przepływ przez jej obiegi. Na tej podstawie można wybrać same belki z wyposażeniem, rozdzielacz współpracujący z osobną grupą albo zestaw ze zintegrowanym układem pompowo-mieszającym. Podłączenia hydrauliczne i elektryczne oraz uruchomienie powinny zostać wykonane zgodnie z dokumentacją przez osoby z odpowiednimi kwalifikacjami.
