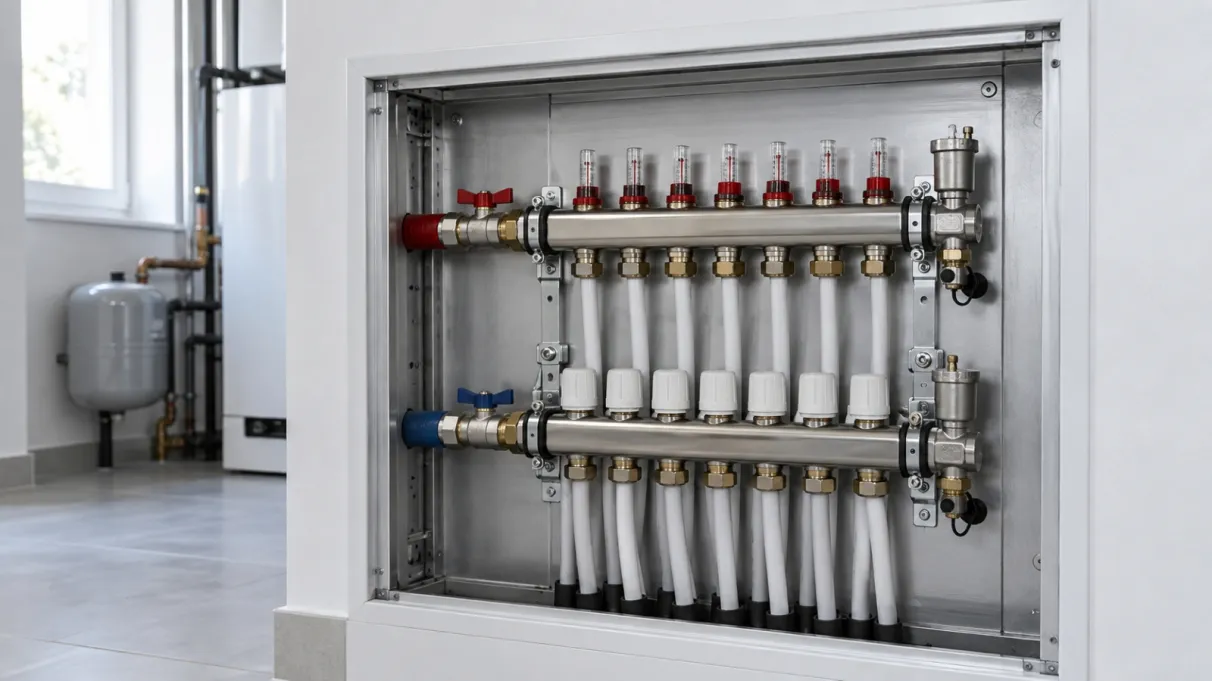

Jak dobrać rozdzielacz do podłogówki? Obwody, wyposażenie i zgodność z instalacją
Rozdzielacz do podłogówki dobiera się przede wszystkim do projektu pętli, wymaganych przepływów, sposobu zasilania, sterowania oraz miejsca montażu. Sama powierzchnia domu, liczba pomieszczeń ani informacja, że instalacja współpracuje z pompą ciepła lub kotłem, nie wystarczają do wyboru konkretnego wariantu. Przed zamówieniem trzeba ustalić liczbę pętli przypisanych do rozdzielacza, sprawdzić wymagane przepływy, przyłącza rur, potrzebę regulacji strefowej, wyposażenie zestawu i jego rzeczywiste wymiary po zamontowaniu osprzętu.
Spis treści:
- Jakie dane przygotować przed zakupem rozdzielacza?
- Ile obwodów powinien mieć rozdzielacz?
- Rozdzielacz z pompą i mieszaczem czy bez?
- Mosiądz, stal nierdzewna czy tworzywo?
- Co powinien zawierać komplet?
- Czy zestaw da się zamontować i później wyregulować?
- Checklista wyboru rozdzielacza przed zamówieniem

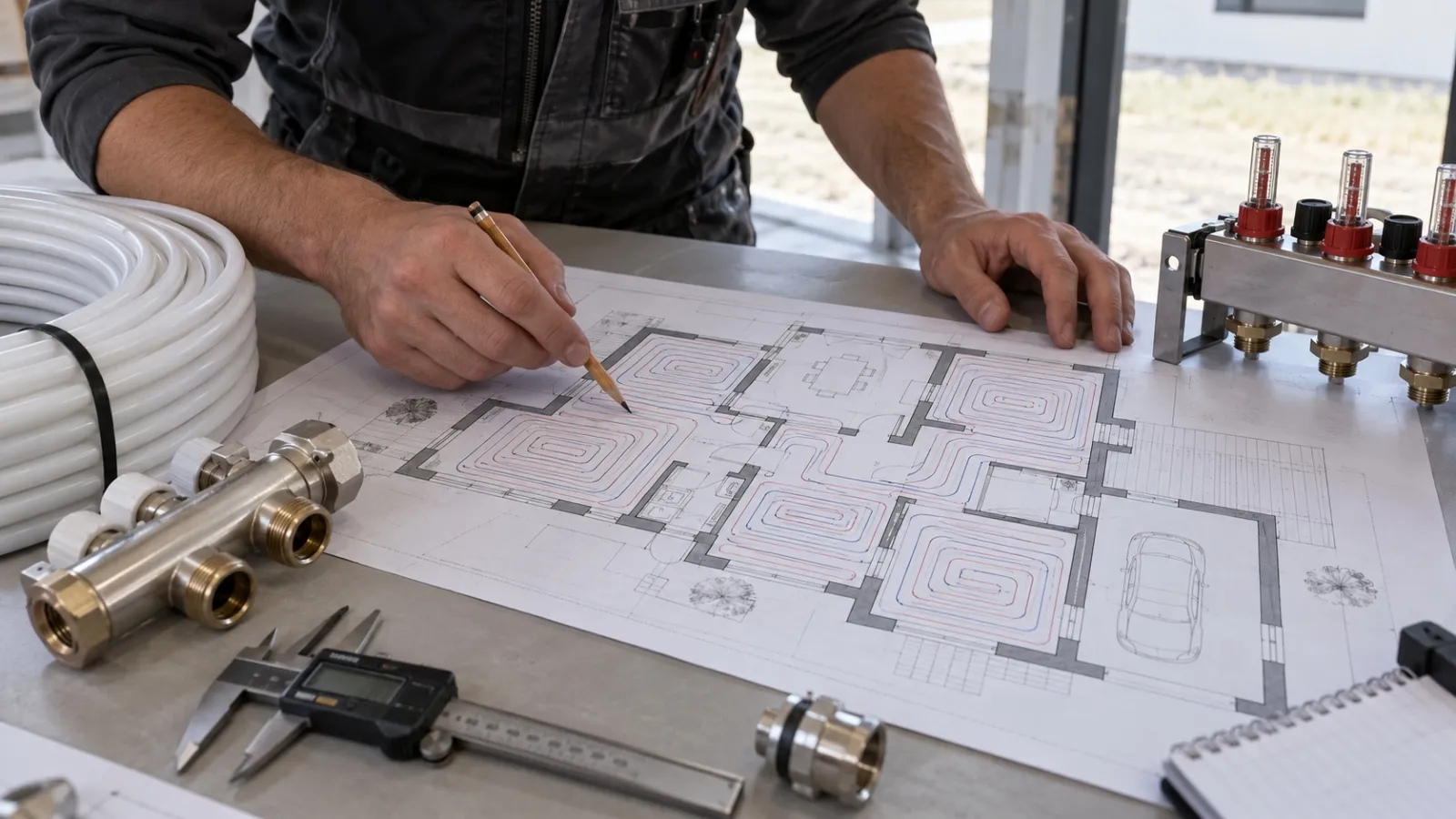

Jakie dane przygotować przed zakupem rozdzielacza?
Najpewniejszym punktem wyjścia jest zestawienie pętli z projektu ogrzewania podłogowego. Powinno ono określać, które pętle będą podłączone do danego rozdzielacza oraz jakie przepływy przewidziano dla poszczególnych obwodów. Jeżeli instalacja będzie miała więcej niż jeden rozdzielacz, dane należy rozpatrywać osobno dla każdego z nich.
Przyda się również informacja o rurach. Sama średnica nominalna nie wystarcza do zamówienia złączek. Trzeba znać dokładny wymiar rury, w tym średnicę zewnętrzną i grubość ścianki, a następnie sprawdzić, jaki typ połączenia przewidział producent wybranego rozdzielacza.
| Parametr | Skąd go odczytać? | Dlaczego jest potrzebny? |
|---|---|---|
| Liczba pętli | Projekt lub zestawienie obwodów | Wyznacza minimalną liczbę sekcji rozdzielacza. |
| Przepływ każdej pętli | Projekt instalacji i obliczenia hydrauliczne | Pozwala sprawdzić zakres regulacji przepływomierzy i możliwość zrównoważenia obwodów. |
| Źródło ciepła i sposób zasilania | Projekt instalacji grzewczej | Pomaga ustalić, czy instalacja wymaga dodatkowego układu pompowego lub mieszającego. |
| Rodzaj i wymiar rur | Projekt, oznaczenie na rurze, karta systemu | Jest potrzebny do prawidłowego doboru złączek przy rozdzielaczu. |
| Sterowanie strefowe | Projekt automatyki lub założenia użytkownika | Decyduje o potrzebie zaworów współpracujących z siłownikami i o zgodności napędów. |
| Miejsce montażu | Projekt i pomiar wnęki lub ściany | Pozwala dobrać szafkę i pozostawić dostęp do regulacji oraz serwisu. |
| Wyposażenie zestawu | Karta konkretnego wariantu produktu | Chroni przed podwójnym zamówieniem elementów lub pominięciem potrzebnych części. |
Dopiero po zebraniu tych informacji warto porównywać rozdzielacze do podłogówki pod względem liczby obwodów, zakresu regulacji, przyłączy, wyposażenia i gabarytów. Taka kolejność ogranicza ryzyko wyboru urządzenia, które ma odpowiednią liczbę wyjść, ale nie pasuje do pozostałej części instalacji.
Ile obwodów powinien mieć rozdzielacz?

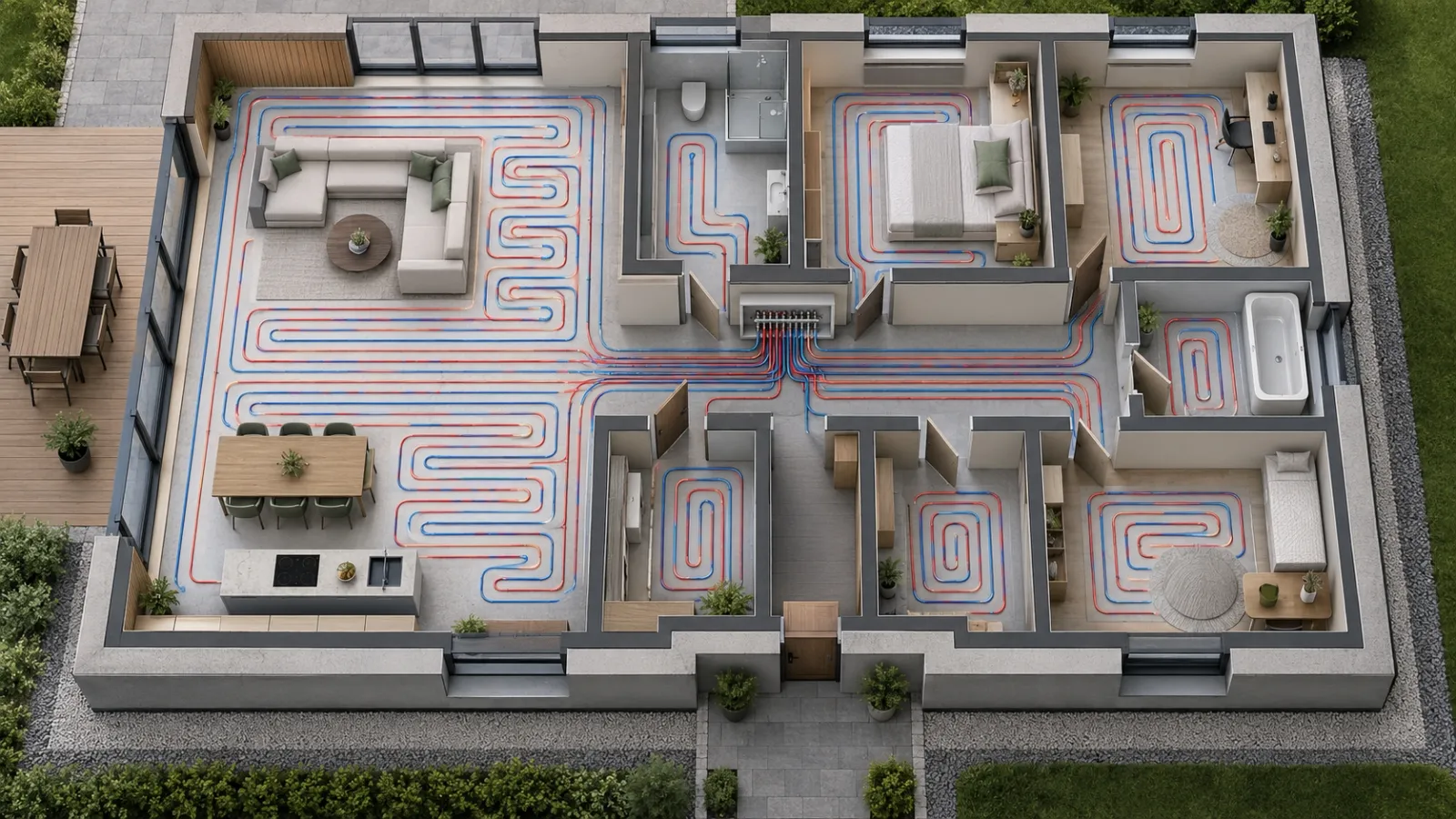

Liczba obwodów rozdzielacza powinna odpowiadać liczbie pętli ogrzewania podłogowego, które mają być do niego podłączone. Nie należy utożsamiać jednej pętli z jednym pokojem. Duże pomieszczenie może zostać podzielone na kilka obwodów, natomiast sposób podziału instalacji wynika z projektu, długości rur, wymaganej mocy i warunków hydraulicznych.
Każda pętla ma dwa końce: zasilanie i powrót. Jedna sekcja rozdzielacza obsługuje więc jeden obwód hydrauliczny, łącząc jego przewód zasilający z jedną belką i powrotny z drugą.
Dlaczego sam metraż domu nie wystarcza?
Dwa domy o powierzchni 120 m2 mogą mieć zupełnie inną liczbę pętli. Wpływają na to między innymi podział pomieszczeń, projektowy rozstaw rur, strefy o różnych obciążeniach cieplnych, powierzchnia faktycznie ogrzewana oraz sposób prowadzenia przewodów.
Dlatego nie ma wiarygodnej uniwersalnej zasady typu „do 100 m2 zawsze rozdzielacz 8-obwodowy”. Tabela oparta wyłącznie na metrażu może być przydatna co najwyżej jako bardzo wstępna orientacja, ale nie zastępuje zliczenia rzeczywistych pętli.
Przykładowo, jeśli projekt przewiduje dziewięć pętli podłączonych do jednej szafki, punktem wyjścia jest rozdzielacz co najmniej dziewięciosekcyjny. Nie ma przy tym znaczenia, czy pętle obsługują pięć, sześć czy dziewięć pomieszczeń.
Na podstawie zestawienia pętli ustalisz, ile obwodów rozdzielacza potrzebujesz, bez zgadywania wyłącznie po powierzchni domu.
Czy kupować rozdzielacz z dodatkowym wolnym obwodem?
Wolna sekcja ma sens wtedy, gdy istnieje konkretny plan późniejszej rozbudowy i przewidziano na nią miejsce w szafce. Nie trzeba automatycznie dodawać jednej lub dwóch sekcji „na wszelki wypadek”. Większy rozdzielacz zajmuje więcej miejsca, a niewykorzystane odejścia muszą zostać prawidłowo zamknięte zgodnie z rozwiązaniem przewidzianym przez producenta.
Przy większej liczbie pętli trzeba też ocenić, czy wszystkie powinny być prowadzone do jednego punktu. Czasem korzystniejszy projektowo jest podział instalacji pomiędzy dwa rozdzielacze umieszczone bliżej obsługiwanych stref. O takiej decyzji powinny jednak rozstrzygać przebieg instalacji i obliczenia hydrauliczne, a nie jedna graniczna liczba obwodów.

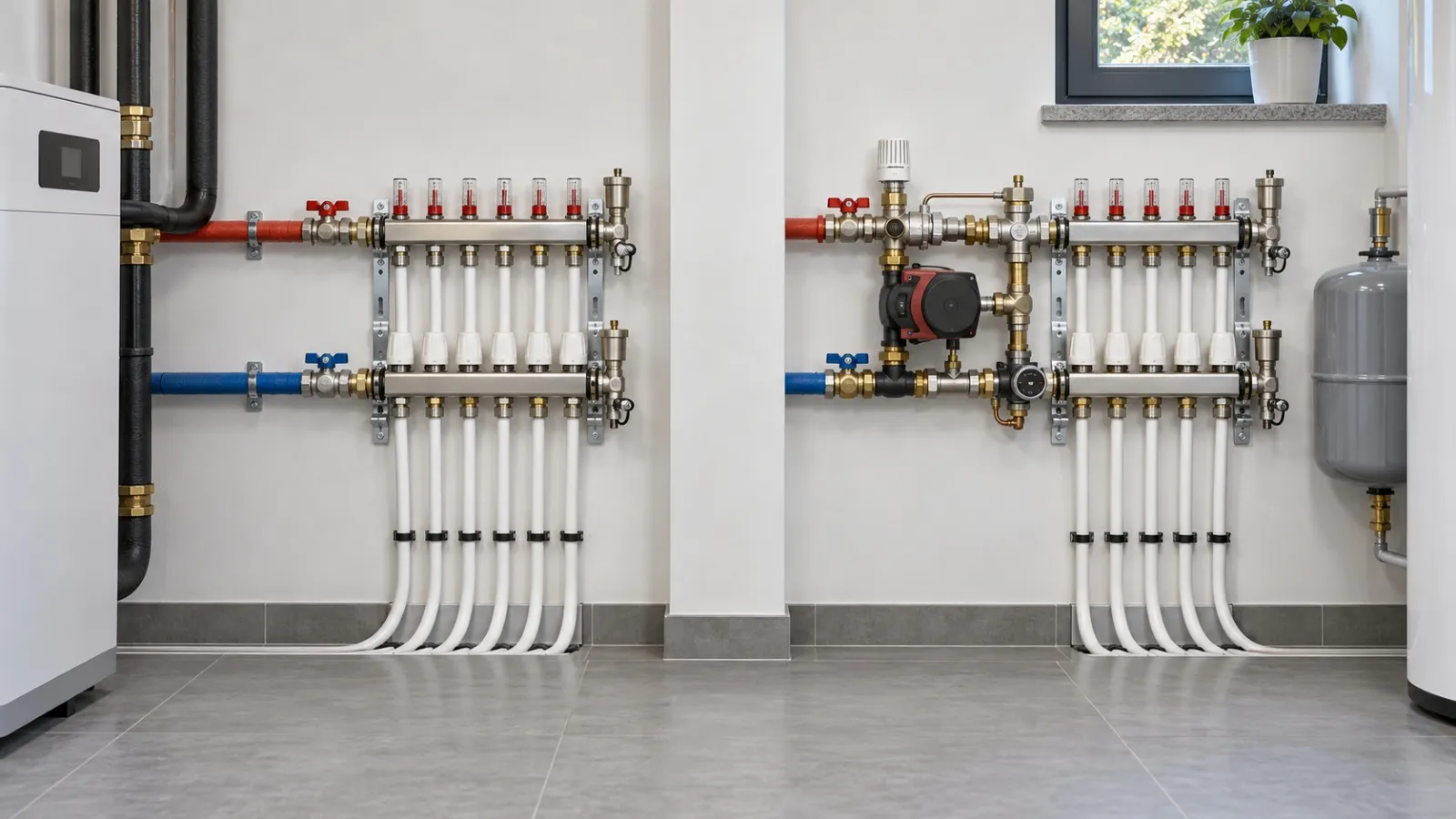

Rozdzielacz z pompą i mieszaczem czy bez?
Rozdzielacz, pompa obiegowa i układ mieszający wykonują trzy różne zadania. Sam rozdzielacz dzieli strumień czynnika pomiędzy pętle i umożliwia ich regulację. Pompa odpowiada za wymuszenie obiegu, natomiast układ mieszający służy do przygotowania czynnika o temperaturze wymaganej przez dany obieg.
| Element | Główne zadanie | Czego nie należy zakładać? |
|---|---|---|
| Rozdzielacz | Rozprowadza czynnik na pętle i umożliwia kontrolę lub regulację przepływów. | Sam rozdzielacz nie oznacza automatycznej regulacji temperatury zasilania. |
| Pompa obiegowa | Zapewnia przepływ czynnika przez instalację w wymaganym punkcie pracy. | Dodatkowa pompa przy rozdzielaczu nie jest potrzebna tylko dlatego, że instalacja ma podłogówkę. |
| Układ mieszający | Łączy strumienie o różnych temperaturach, aby uzyskać wymagany parametr zasilania obiegu. | Nie każda instalacja ogrzewania podłogowego wymaga lokalnego mieszacza przy rozdzielaczu. |
Kiedy instalacja może pracować bez lokalnego mieszacza?
Jeżeli źródło ciepła i sposób sterowania przygotowują czynnik o parametrach zgodnych z projektem ogrzewania podłogowego, dodatkowe mieszanie przy rozdzielaczu może nie być potrzebne. Dotyczy to między innymi części instalacji zaprojektowanych jako jednolity układ niskotemperaturowy, ale ostateczna decyzja zależy również od hydrauliki konkretnego systemu.
Nie należy więc stosować skrótu „pompa ciepła = rozdzielacz bez mieszacza”. Pompa ciepła może bardzo dobrze współpracować z ogrzewaniem płaszczyznowym, ale trzeba sprawdzić wymagane przepływy, sposób sprzęgnięcia obiegów, automatykę źródła i pozostałe elementy instalacji.
Kiedy trzeba rozważyć układ mieszający?
Potrzeba mieszania pojawia się wtedy, gdy do obiegu podłogowego docierałby czynnik o parametrach innych niż wymagane przez projekt. Typowym przypadkiem jest instalacja z kilkoma rodzajami odbiorników pracujących według różnych parametrów, ale również tutaj nie należy automatycznie zakładać jednego schematu dla każdego domu.
Dobór pompy i mieszacza wymaga uwzględnienia przepływu, strat ciśnienia, sposobu regulacji oraz charakterystyki źródła ciepła. Nie wybieraj więc kompletnego zestawu pompowo-mieszającego wyłącznie na podstawie liczby sekcji rozdzielacza.
Mosiądz, stal nierdzewna czy tworzywo?

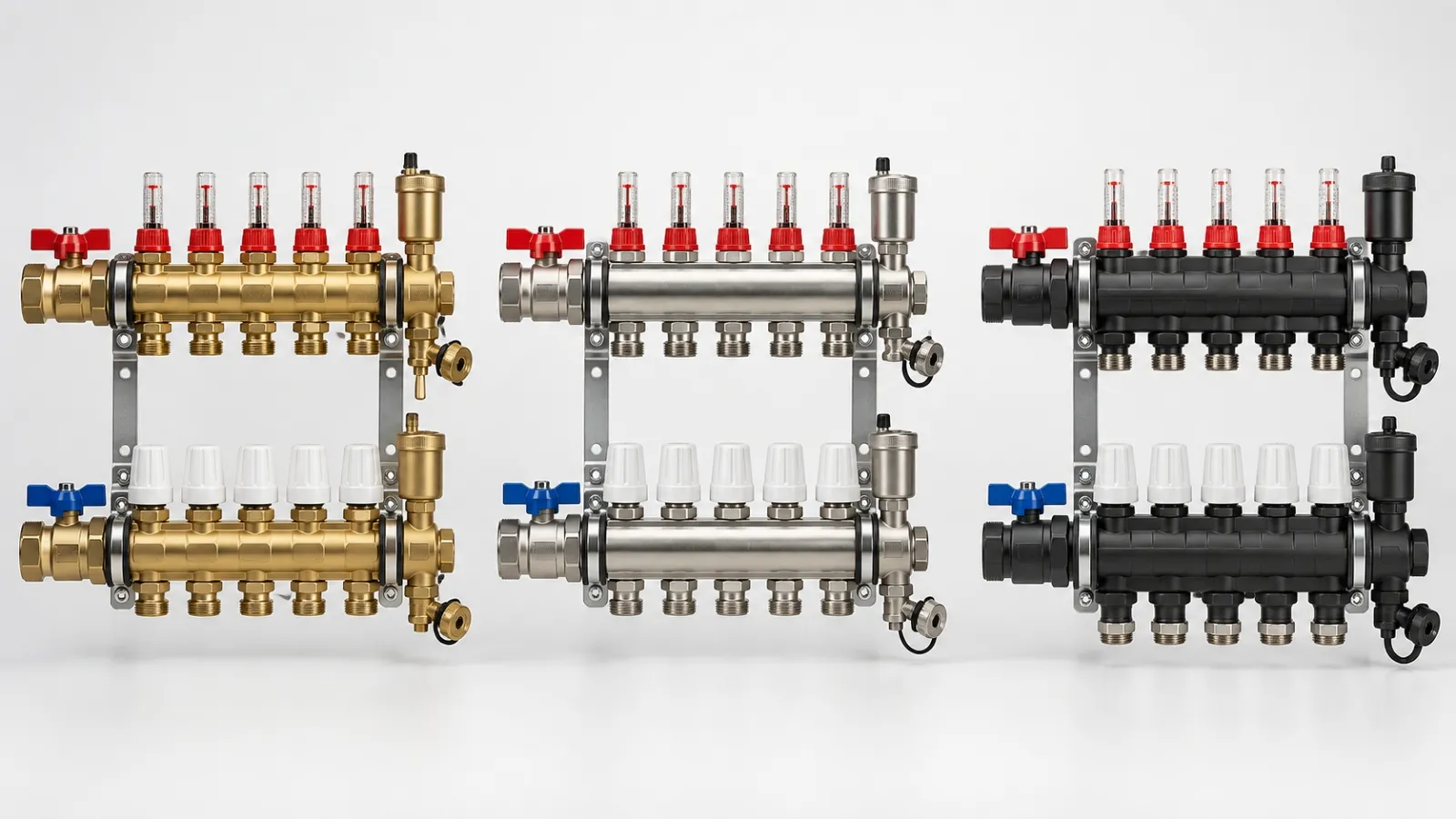

Materiał belek jest jednym z parametrów rozdzielacza, ale sam w sobie nie przesądza, który model będzie właściwy dla danej instalacji. W sprzedaży występują konstrukcje mosiężne, ze stali nierdzewnej oraz z tworzyw technicznych. Każda z tych grup obejmuje produkty o różnym wyposażeniu, przekroju, dopuszczonych warunkach pracy i sposobie regulacji.
| Wykonanie | Co porównać? | Na co uważać? |
|---|---|---|
| Mosiądz | Konstrukcję belki, powłokę, przyłącza, charakterystykę hydrauliczną i wyposażenie. | Srebrny kolor powierzchni nie oznacza automatycznie, że korpus wykonano ze stali nierdzewnej. |
| Stal nierdzewna | Gatunek lub specyfikację materiałową, przekrój belek, przepływomierze, zawory i warunki pracy. | Sam napis INOX nie potwierdza zgodności hydraulicznej z konkretną instalacją. |
| Tworzywo techniczne | Dopuszczone medium, temperaturę i ciśnienie pracy, sposób łączenia modułów, przepływomierze i dostępne akcesoria. | Nie należy oceniać przydatności tylko na podstawie niższej masy lub wyglądu konstrukcji. |
Znacznie bardziej użyteczne od pytania „który materiał jest najlepszy?” jest porównanie konkretnych modeli o tej samej liczbie obwodów i podobnej funkcji. Sprawdź wówczas między innymi dopuszczone medium, zakres pracy, opory hydrauliczne, zakres wskazań przepływomierzy, przyłącza, możliwość montażu siłowników, dostępność elementów serwisowych oraz wymiary.
Różnice występują nawet pomiędzy rozdzielaczami przeznaczonymi do tego samego rodzaju ogrzewania. Zakres regulacji przepływomierzy, rozmiar belek czy sposób podłączenia automatyki są cechami konkretnego modelu. Nie należy więc przenosić parametrów jednego produktu na całą grupę rozdzielaczy mosiężnych, INOX lub tworzywowych.
Co powinien zawierać komplet?
Przed zakupem trzeba ustalić nie tylko, czego potrzebuje instalacja, ale również co rzeczywiście znajduje się w zestawie. Dwa rozdzielacze o tej samej liczbie obwodów mogą znacząco różnić się zakresem dostawy.
Rotametry, czyli przepływomierze
Przepływomierze pozwalają obserwować przepływ w poszczególnych pętlach, a w wielu konstrukcjach uczestniczą również w jego regulacji. Ułatwia to ustawienie wartości wynikających z projektu i późniejszą kontrolę pracy obwodów.
Przed zakupem sprawdź zakres wskazań i regulacji konkretnego przepływomierza. Nie jest on identyczny we wszystkich rozdzielaczach. Projektowy przepływ pętli powinien mieścić się w zakresie, w którym dany element może być prawidłowo ustawiany i odczytywany.
Zawory i przygotowanie pod siłowniki
Na jednej z belek mogą znajdować się zawory umożliwiające ręczne odcinanie pętli lub montaż siłowników termoelektrycznych. Jest to szczególnie ważne, gdy planowane jest sterowanie temperaturą osobno w poszczególnych strefach.
Sama informacja „przystosowany do siłowników” nie kończy sprawdzania zgodności. Trzeba porównać sposób mocowania napędu, parametry zaworu, wymagany skok oraz właściwości elektryczne automatyki. Popularne oznaczenia gwintów nie powinny być traktowane jako gwarancja współpracy dowolnego siłownika z dowolnym rozdzielaczem.
Odpowietrzniki i zawory spustowe
Elementy do odpowietrzania, napełniania i opróżniania ułatwiają uruchomienie oraz późniejszy serwis. Nie każdy wariant ma jednak identyczny zestaw. Sprawdź, czy odpowietrzniki i zawory serwisowe są fabrycznym wyposażeniem, czy trzeba je dobrać osobno.

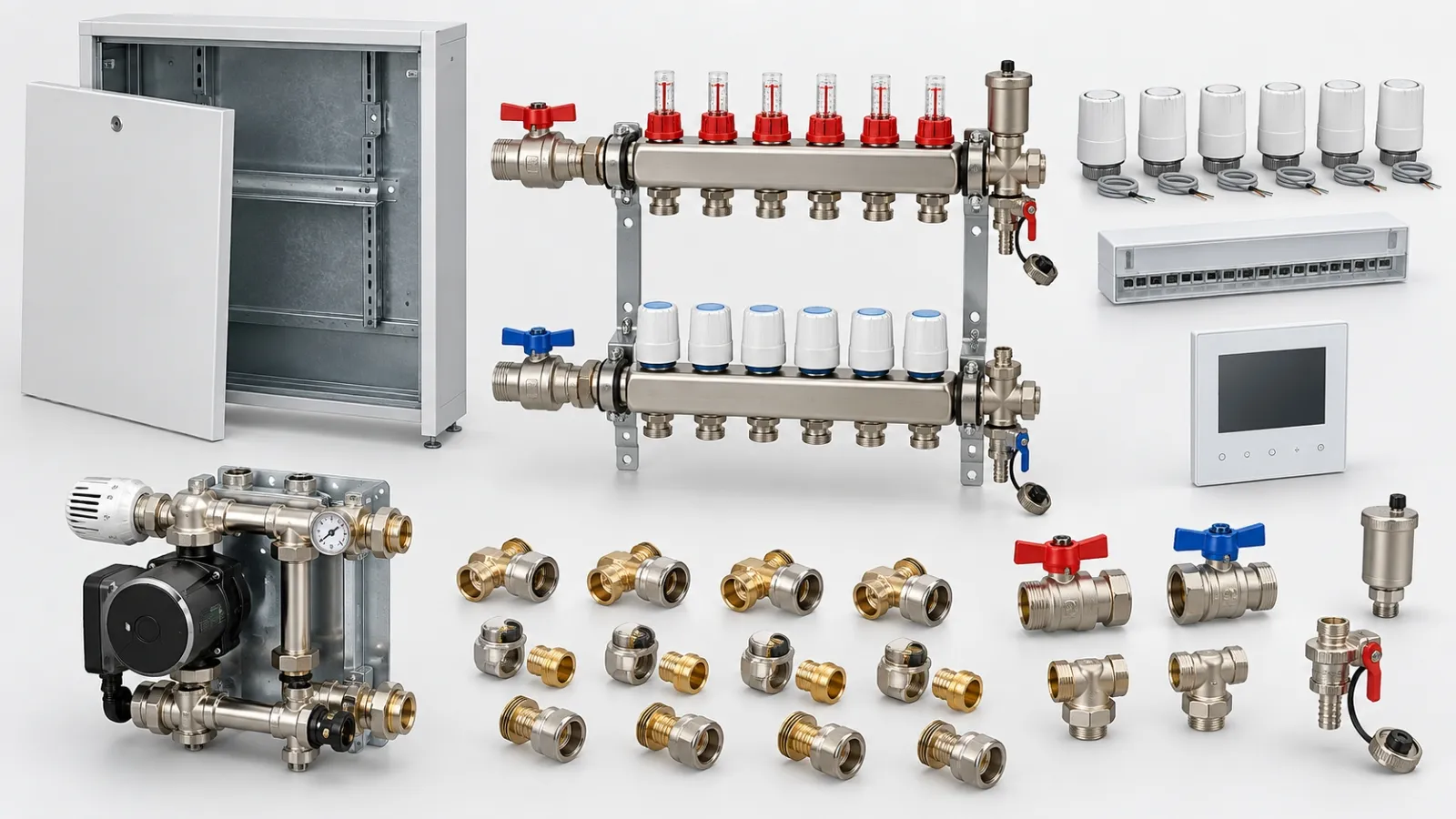

Co często trzeba dobrać oddzielnie?
Zakres zestawu zawsze należy potwierdzić w karcie konkretnego produktu. W zależności od rozwiązania osobno mogą być potrzebne między innymi:
- złączki odpowiednie do rodzaju i wymiaru rur pętli,
- zawory odcinające na głównym zasilaniu i powrocie,
- siłowniki termoelektryczne,
- listwa sterująca i regulatory pokojowe,
- szafka rozdzielaczowa,
- układ pompowy lub pompowo-mieszający, jeżeli przewiduje go projekt,
- dodatkowa armatura potrzebna do wpięcia zestawu w instalację.
Nie zakładaj, że element widoczny na zdjęciu produktu znajduje się w komplecie. Podstawą zamówienia powinien być opis wariantu i dokumentacja producenta.

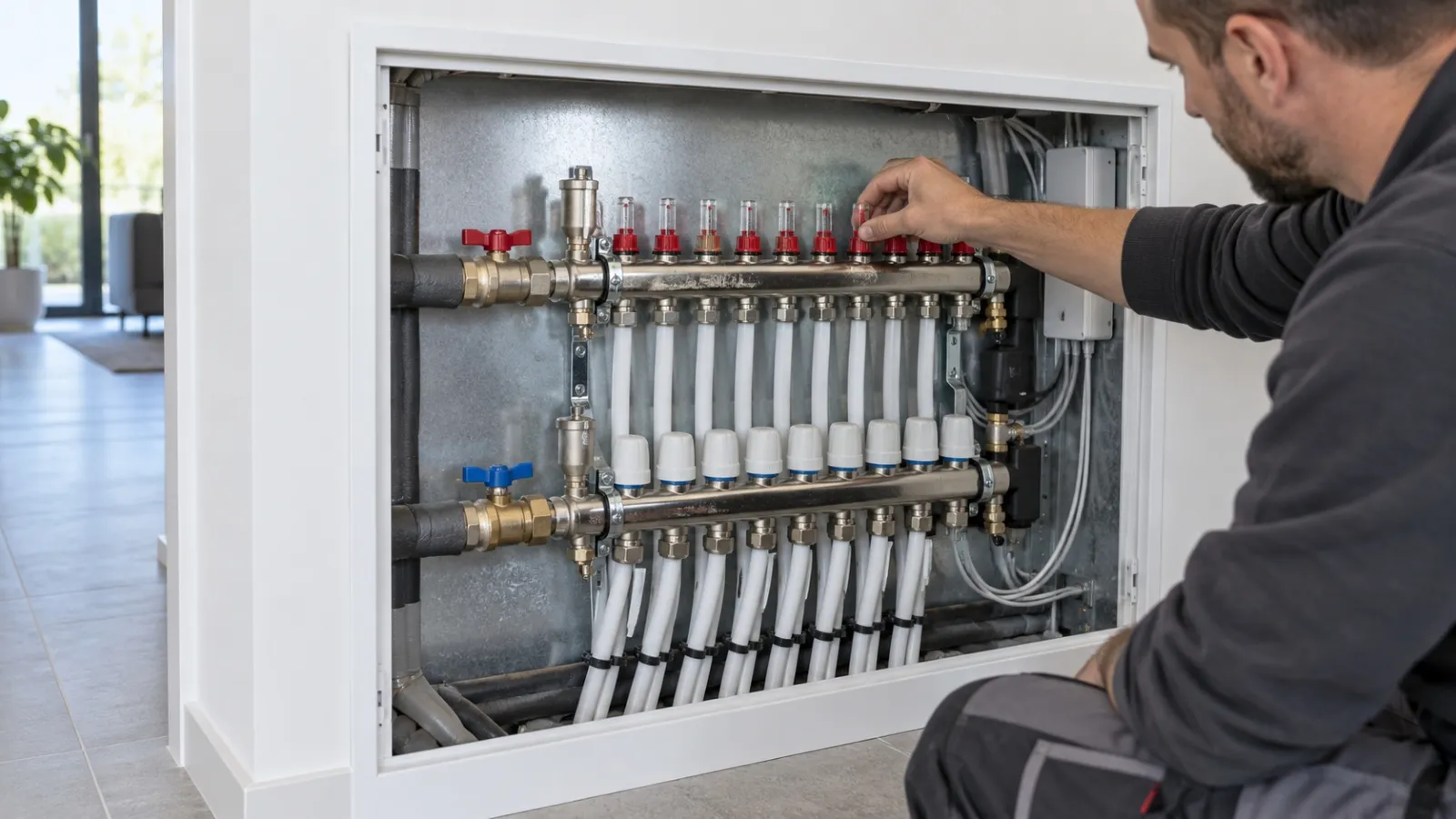

Czy zestaw da się zamontować i później wyregulować?
Dobrany hydraulicznie rozdzielacz nadal może okazać się kłopotliwy, jeśli zabraknie miejsca na złączki, siłowniki, zawory lub grupę mieszającą. Przed zamówieniem warto dlatego sprawdzić cały zespół jako komplet, a nie tylko szerokość samych belek.
Szafka i dostęp serwisowy
Szafkę dobieraj do rzeczywistych wymiarów rozdzielacza wraz z wyposażeniem. Uwzględnij przestrzeń potrzebną na:
- główne przyłącza zasilania i powrotu,
- prowadzenie rur wszystkich pętli,
- siłowniki montowane na zaworach,
- odpowietrzniki i zawory serwisowe,
- ewentualną pompę i układ mieszający,
- dostęp do przepływomierzy i regulacji po zamknięciu instalacji.
Oznaczenie szafki jako przeznaczonej na określoną liczbę obwodów jest wskazówką, ale nie zastępuje sprawdzenia wymiarów konkretnego zestawu. Dwa rozdzielacze o tej samej liczbie sekcji mogą mieć inne gabaryty.
Zasilanie, powrót i kierunek przepływu
Nie należy przyjmować uniwersalnej zasady, że przepływomierze zawsze muszą znajdować się na belce położonej wyżej lub niżej. Układ elementów zależy od konstrukcji produktu. Przy montażu trzeba korzystać z oznaczeń i instrukcji właściwego modelu oraz zachować wymagany kierunek przepływu.
Pomylenie zasilania i powrotu albo przepływu przez element regulacyjny może utrudnić prawidłowe ustawienie instalacji. Dlatego identyfikację belek i przyłączy wykonuje się przed podłączeniem wszystkich pętli, a nie dopiero podczas uruchomienia.
Czy po montażu będzie można ustawić wymagane przepływy?
Rozdzielacz powinien umożliwić ustawienie każdej pętli zgodnie z wartościami wynikającymi z projektu. Nie chodzi o ustawienie identycznej liczby litrów na minutę na wszystkich obwodach. Różne pętle mogą potrzebować różnych przepływów ze względu na ich moc i warunki pracy.
Nie reguluj instalacji według zasady „wszędzie po tyle samo”. Właściwe nastawy wynikają z projektu lub późniejszego równoważenia hydraulicznego przeprowadzonego dla konkretnego układu.
Jeżeli przepływomierze mają zbyt mały lub nieodpowiedni zakres dla projektowych wartości, sam fakt ich obecności nie rozwiązuje problemu. Zakres regulacji warto więc sprawdzić jeszcze przed zakupem.
Sterowanie temperaturą w pomieszczeniach
Jeżeli instalacja ma być sterowana strefowo, trzeba ustalić, które pętle należą do poszczególnych pomieszczeń i czy zawory rozdzielacza współpracują z wybranymi siłownikami. Następnie sprawdza się zgodność napędów z listwą sterującą i regulatorami.
Parametry elektryczne, sposób połączeń oraz wymagania zabezpieczeń powinny wynikać z dokumentacji urządzeń. Prace przy instalacji elektrycznej należy wykonywać zgodnie z instrukcjami producentów i wymaganymi kwalifikacjami.
Checklista wyboru rozdzielacza przed zamówieniem
Przed dodaniem rozdzielacza i osprzętu do koszyka uzupełnij poniższą kartę. Jeżeli któregoś z kluczowych pól nie potrafisz wypełnić, lepiej wrócić do projektu lub dokumentacji niż dobierać element na podstawie samej powierzchni budynku.
| Do ustalenia | Dane dla Twojej instalacji |
|---|---|
| 1. Liczba pętli przypisanych do tego rozdzielacza | Wpisz liczbę z projektu. |
| 2. Identyfikatory pętli i obsługiwane pomieszczenia | Spisz oznaczenia, aby później prawidłowo opisać obwody. |
| 3. Projektowy przepływ każdej pętli | Sprawdź wartości dla wszystkich obwodów. |
| 4. Rodzaj oraz dokładny wymiar rur | Podaj średnicę zewnętrzną i grubość ścianki. |
| 5. Rodzaj połączeń pętli z rozdzielaczem | Sprawdź wymagany typ złączek i uszczelnienia. |
| 6. Przyłącza głównego zasilania i powrotu | Porównaj rozmiar i sposób połączenia z instalacją. |
| 7. Sposób przygotowania temperatury zasilania | Ustal, czy wynika bezpośrednio ze źródła, czy projekt przewiduje mieszanie. |
| 8. Wymagania dotyczące pompy obiegowej | Sprawdź schemat hydrauliczny i obliczenia instalacji. |
| 9. Planowane sterowanie strefowe | Zapisz liczbę stref, regulatorów i siłowników. |
| 10. Wyposażenie znajdujące się w komplecie | Sprawdź przepływomierze, zawory, odpowietrzniki, spusty i uchwyty. |
| 11. Elementy wymagające osobnego zakupu | Spisz złączki, szafkę, siłowniki, automatykę i pozostałą armaturę. |
| 12. Wymiary kompletnego zestawu i dostęp serwisowy | Porównaj je z miejscem montażu oraz wymiarami szafki. |
Jeżeli znasz liczbę pętli, ich projektowe przepływy, rodzaj rur, sposób zasilania i wymagania sterowania, wybór rozdzielacza staje się znacznie prostszy. Najpierw dopasuj liczbę sekcji i parametry hydrauliczne, następnie przyłącza i wyposażenie, a dopiero później materiał wykonania, szafkę i dodatkowy osprzęt.
Najczęstszy błąd polega na odwróceniu tej kolejności: najpierw kupuje się rozdzielacz opisany jako pasujący do określonego metrażu, a dopiero później próbuje dopasować do niego projekt. Prawidłowe podejście jest odwrotne. To rozdzielacz ma odpowiadać zaprojektowanym pętlom i warunkom pracy instalacji.
