Rozdzielacze do podłogówki

Rozdzielacze do podłogówki rozprowadzają wodę grzewczą do poszczególnych pętli instalacji. W tej kategorii znajdziesz rozdzielacze, szafki oraz osprzęt do ich zabudowy i wyposażenia. Przy wyborze porównaj liczbę obwodów, wymagane przepływy, przyłącza i zawartość zestawu. Rozdzielacz powinien odpowiadać projektowi ogrzewania oraz sposobowi zasilania i sterowania instalacją.

Spis treści:

• Rozdzielacze z rotametrami i zaworami
• Jak wybrać rozdzielacz do podłogówki?
• Rozdzielacz mosiężny czy ze stali nierdzewnej?
• Z pompą i mieszaczem czy bez?
• Szafki podtynkowe i natynkowe
• Co sprawdzić przed zamówieniem zestawu?

Rozdzielacze do podłogówki z rotametrami i zaworami

Rozdzielacz składa się z belki zasilającej i powrotnej, do których podłącza się oba końce pętli grzewczych. Wyposażenie belek decyduje o możliwościach kontroli przepływu, odcinania obwodów i współpracy ze sterowaniem pokojowym.

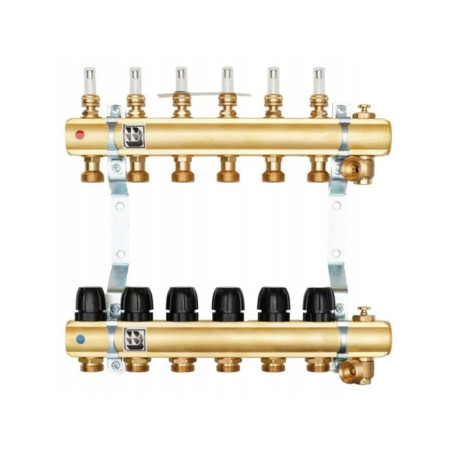

• Rotametry, czyli przepływomierze, pokazują natężenie przepływu w poszczególnych pętlach. W zależności od konstrukcji regulacja odbywa się przy przepływomierzu lub na osobnym zaworze.
• Zawory przystosowane do siłowników umożliwiają sterowanie otwieraniem i zamykaniem pętli po zastosowaniu zgodnej automatyki.
• Odpowietrzniki i zawory spustowe służą do obsługi instalacji podczas napełniania, odpowietrzania i opróżniania, zgodnie z instrukcją danego zestawu.

Przed zakupem sprawdź zakres wskazań przepływomierzy i wyposażenie konkretnego wariantu. Rozdzielacz z rotametrami nie musi zawierać siłowników, złączek do rur ani szafki.

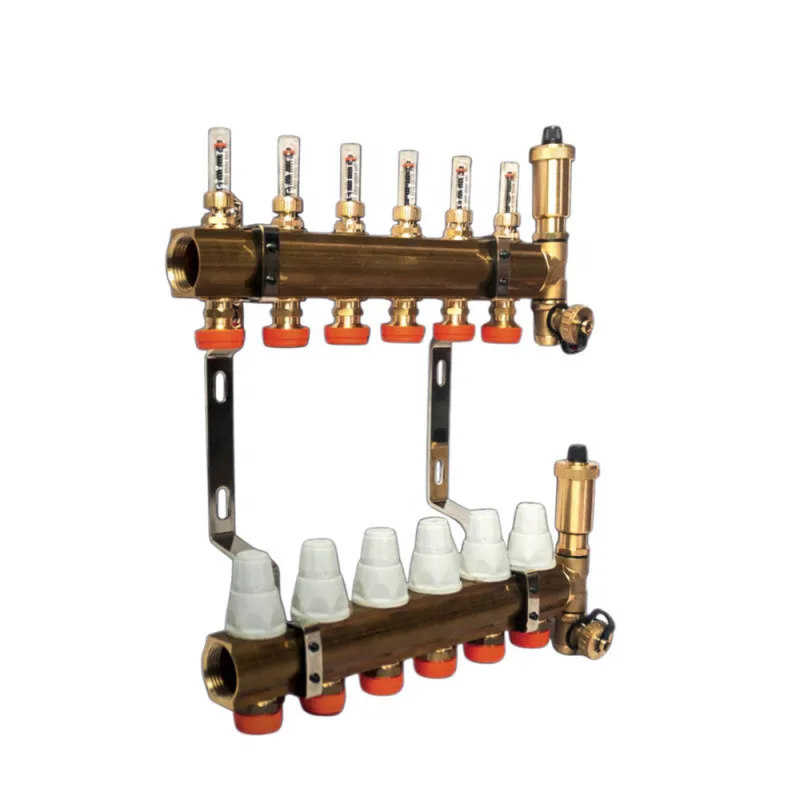

Przykładem takiego wyposażenia jest rozdzielacz mosiężny SIGMA-LI Max na 6 obwodów, wyposażony w przepływomierze, zawory termostatyczne, zawory spustowe i automatyczne odpowietrzniki.

Jak wybrać rozdzielacz do podłogówki?

Liczbę obwodów dobierz do liczby zaprojektowanych pętli przypisanych do danego rozdzielacza. Jedno pomieszczenie może mieć kilka pętli, dlatego sam metraż domu lub liczba pokoi nie wystarczają do wyboru urządzenia. Jeśli instalacja ma kilka rozdzielaczy, liczbę sekcji ustala się dla każdego z nich osobno.

Przy doborze połączeń uwzględnij średnicę i grubość ścianki rur do ogrzewania podłogowego. Sam rozmiar gwintu nie potwierdza zgodności złączki z rurą i gniazdem rozdzielacza.

Rozdzielacz mosiężny czy ze stali nierdzewnej?

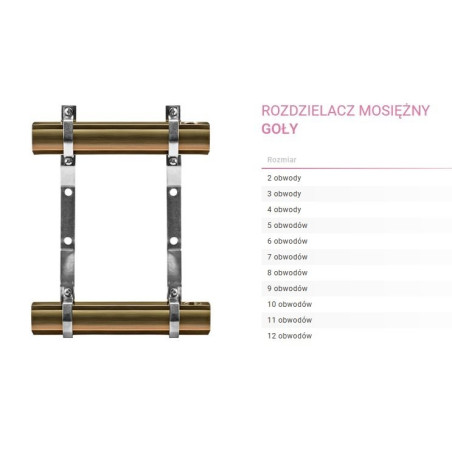

W ofercie znajdują się między innymi rozdzielacze mosiężne oraz modele ze stali nierdzewnej. Materiał korpusu odczytaj ze specyfikacji: srebrny kolor może oznaczać zarówno stal, jak i mosiądz pokryty dodatkową powłoką.

Porównując rozdzielacz mosiężny i INOX, sprawdź parametry konkretnej konstrukcji: dopuszczone medium, warunki pracy, charakterystykę hydrauliczną, wyposażenie i dostępność części. Sam materiał nie przesądza o przydatności do pompy ciepła ani o przewadze nad innym modelem. Rzetelne porównanie obejmuje urządzenia o podobnej liczbie obwodów i zbliżonym zakresie dostawy.

Rozdzielacz z pompą i mieszaczem czy bez?

Rozdzielacz, pompa obiegowa i mieszacz pełnią różne funkcje. Rozdzielacz rozprowadza wodę do pętli, pompa wymusza jej obieg, a układ mieszający przygotowuje wodę o wymaganej temperaturze.

Jeżeli źródło dostarcza wodę o temperaturze odpowiedniej dla podłogówki, a układ zapewnia wymagane przepływy, dodatkowy mieszacz może nie być potrzebny. Przy obiegach wymagających różnych temperatur może być konieczne zastosowanie osobnego układu mieszającego. Potrzebę dodatkowej pompy ustala się na podstawie konfiguracji i obliczeń hydraulicznych.

W instalacji z pompą ciepła trzeba również uwzględnić wymagania urządzenia dotyczące przepływu, także podczas zamykania pętli przez siłowniki. Maksymalna temperatura pracy rozdzielacza nie jest zalecaną temperaturą zasilania podłogi. Parametry ogrzewania muszą odpowiadać projektowi oraz ograniczeniom systemu i materiału wykończeniowego.

Szafki do rozdzielaczy: podtynkowe i natynkowe

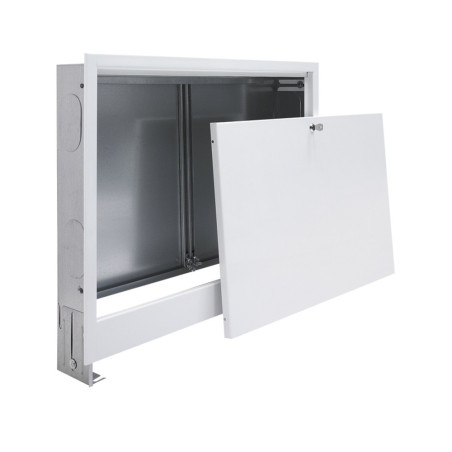

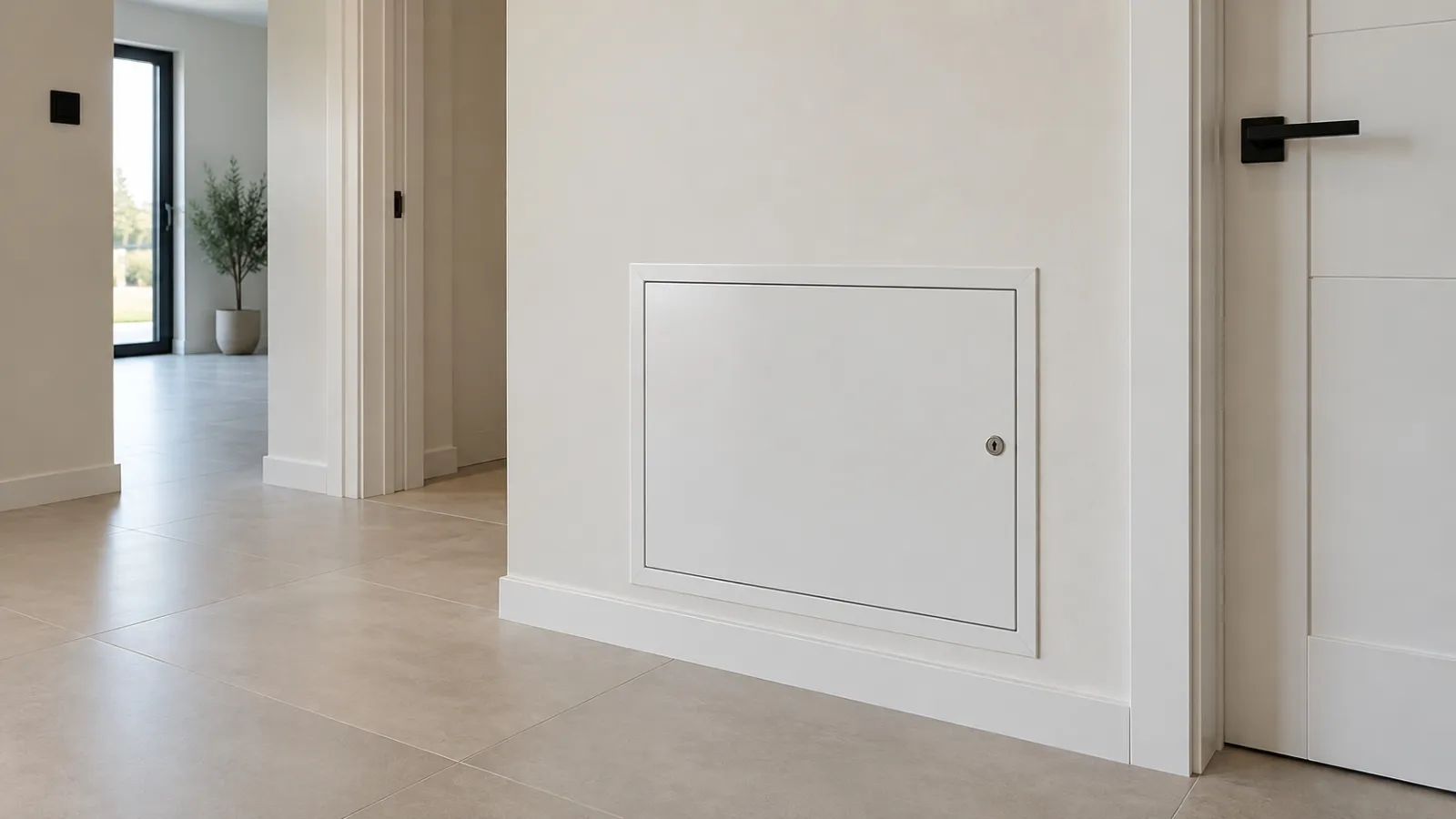

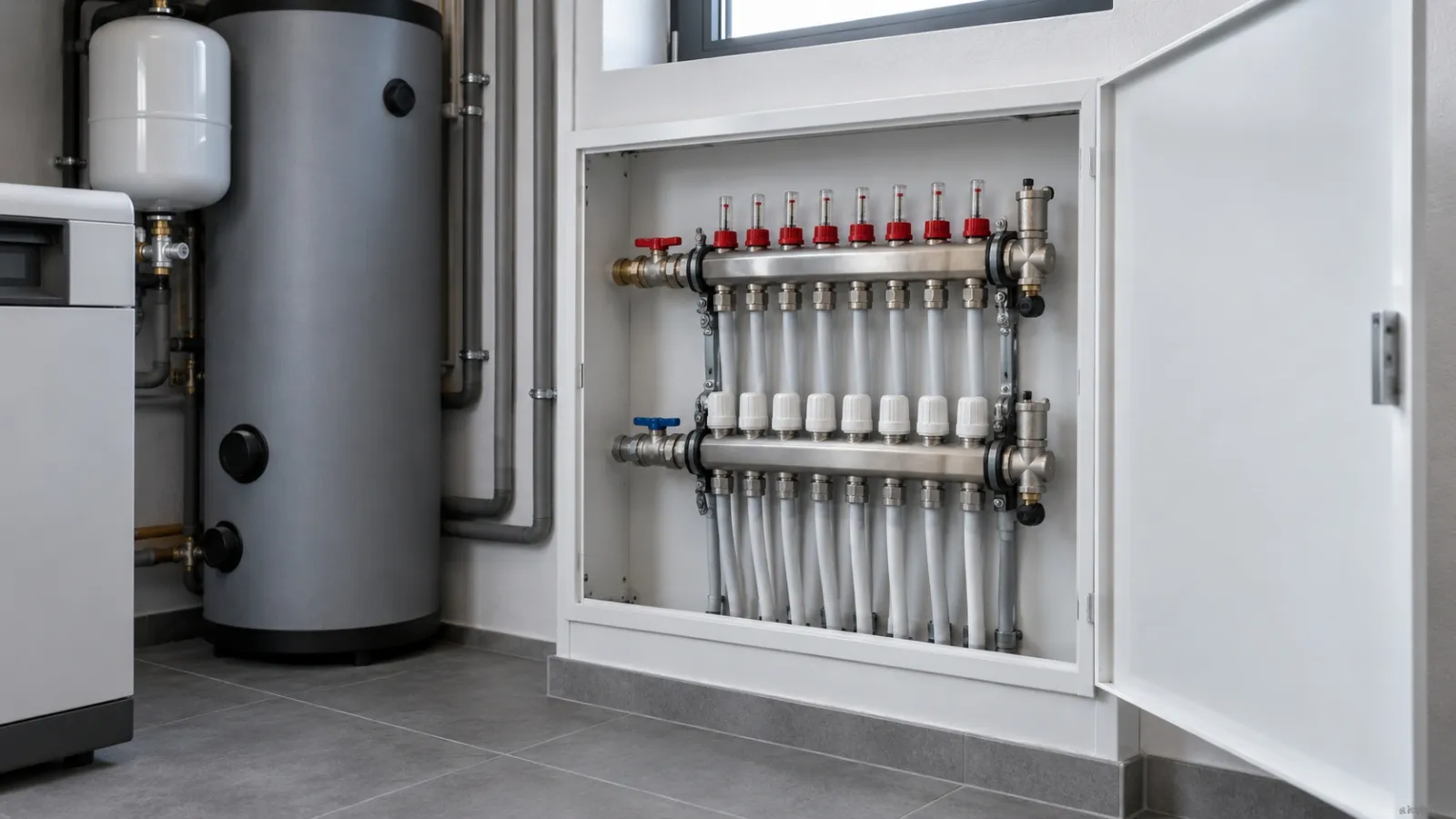

Szafka osłania rozdzielacz i pozwala uporządkować jego zabudowę. Szafki podtynkowe przeznaczone są do montażu we wnęce, a szafki natynkowe mocuje się na powierzchni ściany. Wybór zależy od miejsca instalacji i możliwości wykonania zabudowy.

Wymiary dobieraj do całego zestawu, uwzględniając zawory boczne, ewentualną grupę pompowo-mieszającą, siłowniki i prowadzenie rur. Pozostaw dostęp do przepływomierzy, odpowietrzników i elementów odcinających. Oznaczenie szafki określające liczbę sekcji nie zastępuje sprawdzenia gabarytów wybranego rozdzielacza wraz z osprzętem.

Co sprawdzić przed zamówieniem rozdzielacza i osprzętu?

Porównaj zawartość zestawu z listą elementów potrzebnych w Twojej instalacji. Zdjęcie produktu może przedstawiać przykładową konfigurację, dlatego podstawą zamówienia powinien być opis właściwego wariantu.

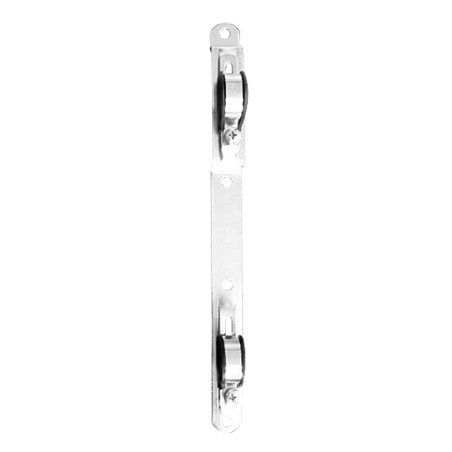

• Sprawdź, czy dostawa obejmuje uchwyty, odpowietrzniki, zawory spustowe i armaturę odcinającą.
• Ustal rodzaj i liczbę złączek do obu końców każdej pętli, uwzględniając elementy już znajdujące się w komplecie.
• Dobierz szafkę do wymiarów całego zespołu.
• Przy sterowaniu pokojowym sprawdź siłowniki do instalacji grzewczych. Wybierz napęd właściwy dla zaworu pętli, uwzględniając parametry mechaniczne, napięcie i współpracę z automatyką.
• Potwierdź, czy projekt wymaga dodatkowej pompy lub układu mieszającego.

W SklepInstalacyjny24.pl porównasz rozdzielacze do podłogówki, szafki i osprzęt potrzebny do przygotowania zestawu. Wybierz liczbę obwodów zgodną z projektem, a następnie sprawdź wyposażenie i połączenia wybranego modelu. Pozwoli to skompletować zamówienie bez pomijania potrzebnych części i ponownego kupowania elementów już objętych dostawą.
