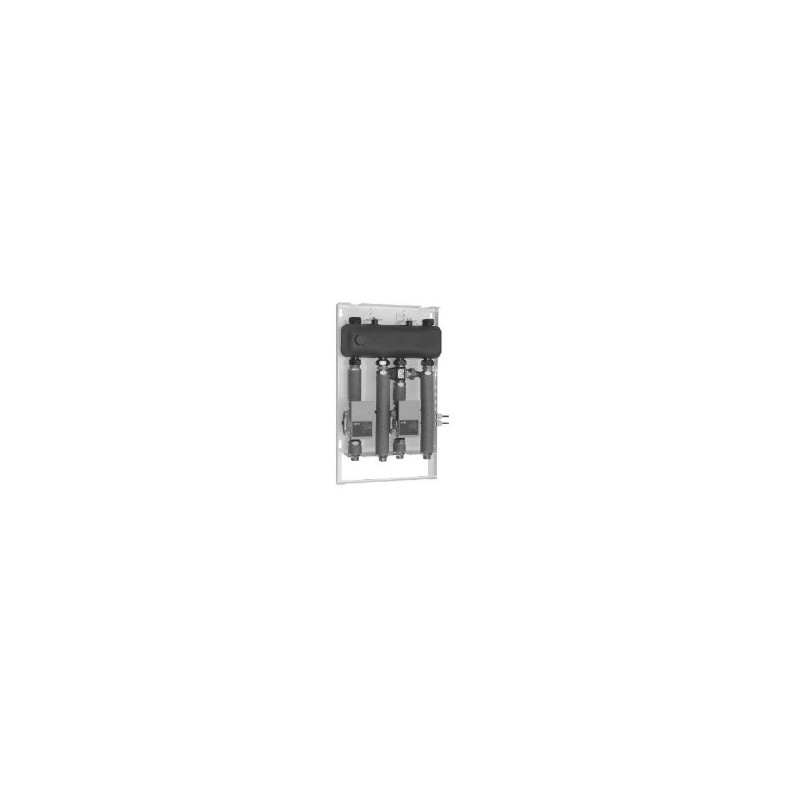

Zestaw WOMIX MIX-BOX 2 DN 20 Wilo Yonos Para 15/6 604104

Zestaw WOMIX MIX-BOX 2 o numerze katalogowym 604104 to kompletny system rozdziału dwóch obiegów grzewczych, dedykowany do instalacji grzewczych o mocy do 30 kW z wiszącymi kotłami standardowymi oraz kondensacyjnymi. Urządzenie pozwala na jednoczesne zasilanie instalacji wysokotemperaturowej, takiej jak ogrzewanie grzejnikowe, oraz niskotemperaturowej instalacji ogrzewania podłogowego przy zachowaniu pełnej niezależności hydraulicznej każdego z obiegów.

Konstrukcja i elementy składowe zestawu

System zabudowy kotłowni dostarczany jest w formie gotowego do montażu pakietu, co znacząco skraca czas prac instalacyjnych. W skład zestawu wchodzą precyzyjnie dopasowane komponenty hydrauliczne, które gwarantują szczelność i optymalne parametry przepływu czynnika grzewczego.

Rozdzielacz stalowy CX 2F

Elementem bazowym systemu jest rozdzielacz stalowy CX 2F wyposażony w fabryczną izolację termiczną z czarnego tworzywa EPP 40 g/l. Rozdzielacz posiada wbudowaną mini zwrotnicę hydrauliczną (sprzęgło), która fabrycznie dostarczana jest w stanie zamkniętym. W zależności od wymagań instalacji grzewczej zwrotnica może zostać otwarta za pomocą wewnętrznej śruby zaślepiającej, co eliminuje konieczność stosowania zewnętrznego sprzęgła hydraulicznego.

Bezpośrednia grupa pompowa SA 83

Obieg bezpośredni obsługiwany jest przez grupę pompową SA 83 wyposażoną w energooszczędną pompę obiegową Wilo Yonos Para 15/6 o długości montażowej 130 mm. Grupa nie posiada zaworu mieszającego i jest przeznaczona do bezpośredniego zasilania obwodów grzejnikowych lub ładowania zasobnika ciepłej wody użytkowej (c.w.u.). Konstrukcja grupy obejmuje mosiężny korpus, zintegrowany zawór zwrotny oraz profilowaną izolację termiczną.

Mieszająca grupa pompowa SMTC 83

Do kontroli temperatury w drugim obiegu służy grupa mieszająco-pompowa SMTC 83. Została ona wyposażona w trójdrogowy termostatyczny zawór mieszający typu MIX THERM o zakresie regulacji temperatury od 20 °C do 45 °C oraz współczynniku przepływu Kvs 3,4. Obieg ten jest napędzany drugą pompą Wilo Yonos Para 15/6, co ułatwia precyzyjne ustawienie temperatury zasilania na potrzeby instalacji ogrzewania płaszczyznowego.

Szafka naścienna P2

Wszystkie podzespoły hydrauliczne są umieszczone w dedykowanej szafce montażowej P2 przeznaczonej pod montaż naścienny. Obudowę wykonano z blachy galwanizowanej odpornej na korozję, a drzwiczki zewnętrzne zostały pomalowane proszkowo na kolor biały RAL 9010. Kompaktowe wymiary szafki umożliwiają estetyczną zabudowę urządzeń nawet w niewielkich pomieszczeniach technicznych.

Zastosowanie i kompatybilność systemowa

Zestaw przeznaczony jest do pracy w zamkniętych układach centralnego ogrzewania z maksymalnym ciśnieniem roboczym wynoszącym 6 bar oraz temperaturą czynnika dochodzącą do 100 °C. Podłączenie po stronie kotłowej realizowane jest za pomocą nakrętek z gwintem wewnętrznym G 1, natomiast wyjścia na instalację posiadają gwinty zewnętrzne G 3/4. Urządzenie bezproblemowo współpracuje z większością kotłów gazowych, stałopalnych oraz innych źródeł ciepła o mocy nieprzekraczającej 30 kW.

Specyfikacja techniczna systemu MIX-BOX 2

Specyfikacja techniczna szafki P2

Specyfikacja techniczna grup pompowych
