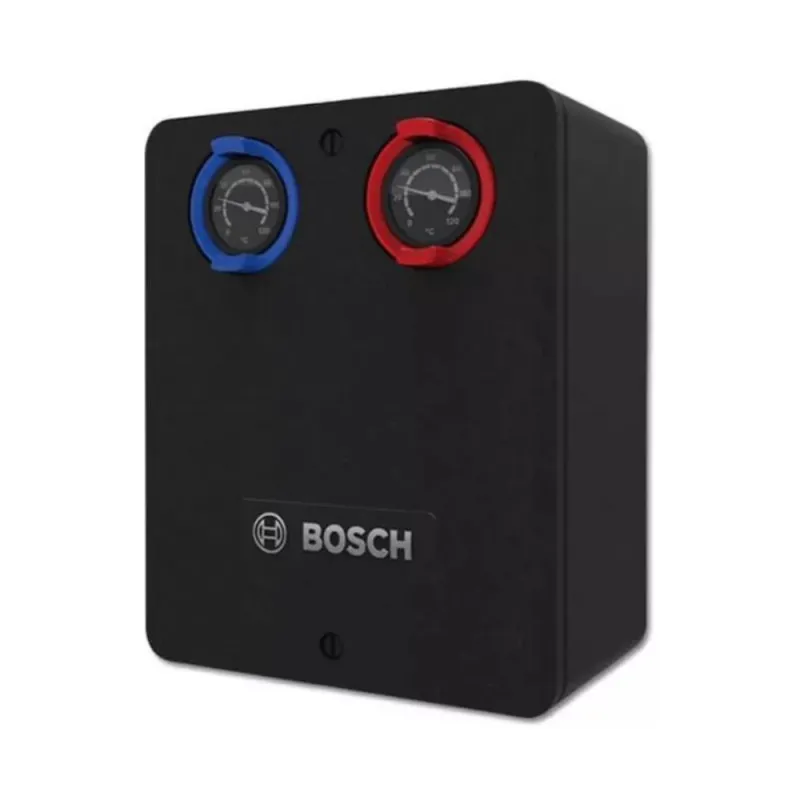

Grupa pompowa Bosch HSM32/7.5 MM100 DN32 Kvs 18

Grupa pompowa Bosch HSM32/7.5 MM100 to fabrycznie zmontowany zestaw przyłączeniowy przeznaczony do obsługi jednego mieszanego obiegu grzewczego.

Konstrukcja i komponenty zestawu

Urządzenie składa się z kluczowych elementów niezbędnych do prawidłowego sterowania temperaturą w obiegu grzewczym. W skład zestawu wchodzi trójdrogowy zawór mieszający o współczynniku przepływu Kvs 18,0 oraz zintegrowany moduł sterujący MM100, który umożliwia bezpośrednią komunikację z regulatorem głównym systemu grzewczego. Przepływ czynnika wymusza energooszczędna, elektroniczna pompa obiegowa o wysokości podnoszenia do 7,5 m.

Dla ułatwienia bieżącej kontroli pracy instalacji, grupa została wyposażona w zawory odcinające z wbudowanymi w pokrętła termometrami zasilania i powrotu. Bezpieczeństwo hydrauliczne zapewnia zintegrowany zawór zwrotny, zapobiegający cofaniu się czynnika grzewczego. Całość konstrukcji zamknięta jest w profilowanej obudowie termoizolacyjnej wykonanej ze spienionego polipropylenu (izolacja EPP), która minimalizuje straty ciepła do otoczenia.

Zastosowanie i kompatybilność

Zestaw przyłączeniowy DN 32 dedykowany jest do instalacji centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej. Doskonale sprawdza się w obiegach wymagających precyzyjnej regulacji temperatury zasilania, takich jak ogrzewanie podłogowe czy grzejnikowe o większej pojemności wodnej. Grupa pompowa obsługuje instalacje o maksymalnej mocy do 75 kW przy różnicy temperatur delta T równej 20 K i oporze 200 mbar.

Produkt charakteryzuje się pełną integracją z systemami sterowania marek Bosch oraz Junkers za pośrednictwem protokołu EMS Plus. Montaż ułatwiają standardowe przyłącza gwintowane: górne o rozmiarze Rp 1 1/4 oraz dolne o średnicy G 1 1/2, co umożliwia bezpośrednie połączenie z dedykowanymi rozdzielaczami typu HKV oraz sprzęgłami hydraulicznymi WHY.

Specyfikacja techniczna

Parametr	Wartość
Producent	Bosch
Model	HSM32/7.5 MM100 BO
Numer katalogowy (MPN)	7736601156
Kod EAN	4054925863697
Średnica nominalna (DN)	DN 32
Współczynnik Kvs zaworu	18,0 m3/h
Maksymalna wysokość podnoszenia pompy	7,5 m
Zintegrowany moduł regulacji	MM100
Maksymalna moc obsługiwana	75 kW
Materiał izolacji termicznej	EPP
Przyłącze górne (od strony instalacji)	Rp 1 1/4
Przyłącze dolne (od strony źródła ciepła)	G 1 1/2
Szerokość	290 mm
Wysokość	364 mm
Głębokość	190 mm
Wbudowany zawór zwrotny	Tak
Termometry w pokrętłach	Tak
