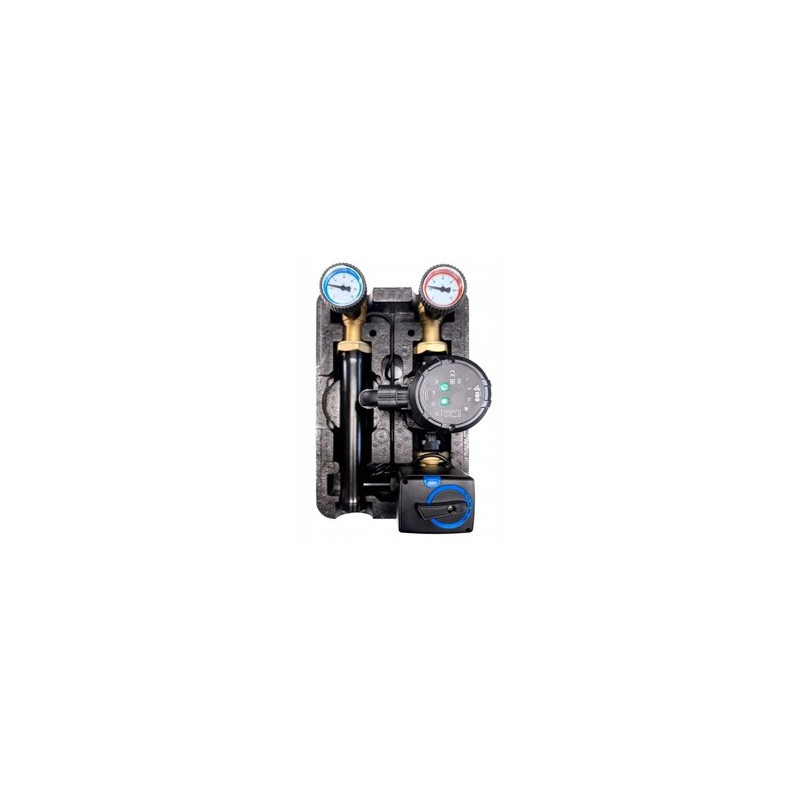

Grupa pompowa IBO GP PRO 3D-S z pompą BETA 2 25-60/180

IBO GP PRO 3D-S z pompą BETA 2 25-60/180 to zintegrowany zestaw instalacyjny przeznaczony do wymuszania obiegu oraz regulacji temperatury czynnika grzewczego w systemach centralnego ogrzewania.

Zastosowanie i kompatybilność urządzenia

Zestaw znajduje zastosowanie w układach grzewczych wymagających precyzyjnego obniżenia i kontroli temperatury zasilania. Jest przeznaczony do instalacji ogrzewania podłogowego, systemów niskotemperaturowych oraz instalacji grzejnikowych. Układ z zaworem trójdrogowym i siłownikiem sprawdza się również w systemach ochrony powrotu kotła stałopalnego przed niskotemperaturową korozją. Grupa pompowa jest kompatybilna z rozdzielaczami o standardowym rozstawie osi przyłączy wynoszącym 125 mm, w tym z systemowymi rozdzielaczami IBO GP PRO.

Konstrukcja i elementy składowe zestawu

Konstrukcja opiera się na mosiężnych i stalowych komponentach umieszczonych w dedykowanej izolacji termicznej z polipropylenu spienionego (EPP), co minimalizuje straty ciepła do otoczenia. W skład zestawu wchodzą dwa zawory odcinające wyposażone w termometry tarczowe o zakresie wskazań 0-100 °C, zawór trójdrogowy mieszający oraz króciec powrotny. Szczelność połączeń hydraulicznych zapewniają uszczelnienia wykonane z teflonu, fibry bezazbestowej oraz kauczuku EPDM.

Automatyzacja pracy z siłownikiem IBO STER D

Zastosowany siłownik elektromechaniczny IBO STER D umożliwia automatyczne sterowanie stopniem otwarcia zaworu mieszającego. Urządzenie wymaga podłączenia do zewnętrznego sterownika, na przykład sterownika kotła lub regulatora pokojowego obsługującego sygnał 3-punktowy o napięciu 230 V. Siłownik wyposażono w przycisk umożliwiający szybkie przejście na sterowanie ręczne, co ułatwia rozruch instalacji oraz prace serwisowe.

Charakterystyka pompy obiegowej IBO BETA 2

Wymuszenie przepływu realizowane jest przez elektroniczną pompę obiegową BETA 2 25-60/180, która charakteryzuje się poborem mocy w zakresie od 5 W do 45 W. Urządzenie automatycznie dopasowuje prędkość obrotową do aktualnych oporów instalacji, co redukuje zużycie energii elektrycznej. Pompa posiada czytelny wyświetlacz wskazujący aktualny pobór mocy oraz oferuje 11 trybów pracy, w tym programy proporcjonalnego ciśnienia i stałej prędkości.

Specyfikacja techniczna

Grupa pompowa IBO GP PRO 3D-S

Pompa obiegowa IBO BETA 2 25-60/180

Siłownik zaworu mieszającego IBO STER D
