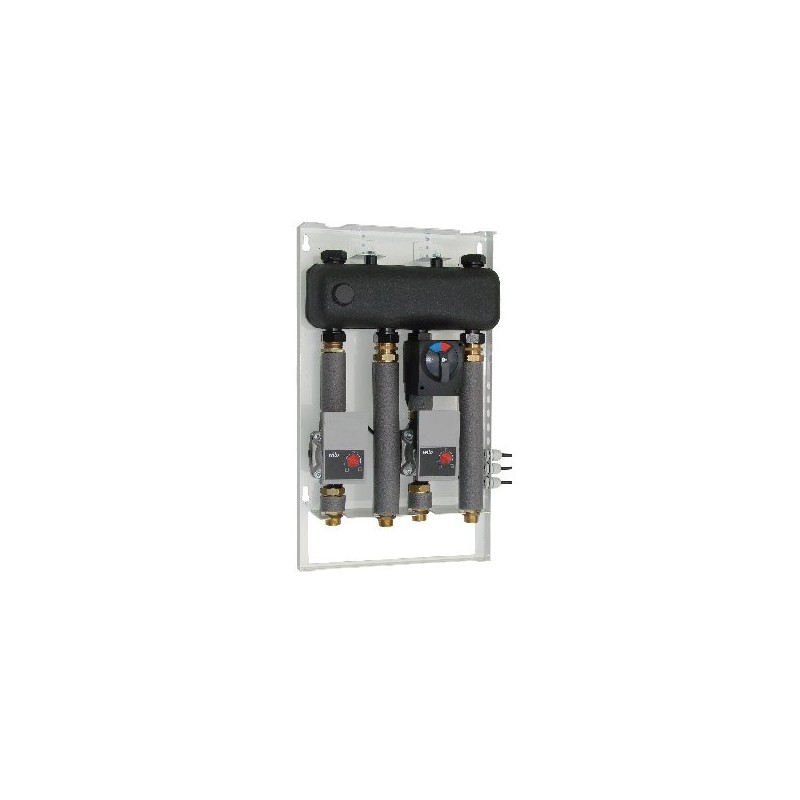

Womix MIX-BOX 1 Grupa pompowa Wilo 15/6 SA83 SMT83

Zestaw pompowy Womix MIX-BOX 1 to kompletne rozwiązanie hydrauliczne przeznaczone do zasilania dwóch niezależnych obiegów grzewczych. Konstrukcja opiera się na rozdzielaczu CX 2F zintegrowanym w stalowej szafce natynkowej P2, co znacząco przyspiesza proces instalacji w kotłowni. Układ pozwala na jednoczesną obsługę obiegu bezpośredniego oraz obiegu wyposażonego w zawór mieszający.

Grupy pompowe SA 83 i SMT 83

Za dystrybucję czynnika grzewczego odpowiadają dwie fabrycznie zmontowane grupy. Moduł SA 83 służy do zasilania układu niekorzystającego z podmieszania, takiego jak tradycyjna instalacja grzejnikowa lub obieg ładowania zasobnika ciepłej wody użytkowej. Z kolei grupa SMT 83 została wyposażona w obrotowy zawór mieszający, dzięki czemu nadaje się do sterowania ogrzewaniem płaszczyznowym, precyzyjnie regulując temperaturę zasilania. Obie sekcje posiadają zintegrowane termometry na zasilaniu i powrocie.

Pompy obiegowe Wilo Yonos Para 15/6

System wymusza przepływ medium za pomocą dwóch elektronicznie sterowanych pomp obiegowych. Urządzenia te charakteryzują się wysoką sprawnością energetyczną i możliwością adaptacji wydajności do aktualnych potrzeb instalacji. Długość montażowa pomp wynosi 130 mm, co precyzyjnie wpisuje się w rozstaw przyłączy w obydwu grupach sprzętowych.

Kompatybilność i montaż w kotłowni

Zestaw jest przystosowany do współpracy z niskotemperaturowymi oraz wysokotemperaturowymi źródłami ciepła, w tym kotłami gazowymi, urządzeniami na pellet i pompami ciepła. Rozdzielacz posiada znormalizowane gwinty przyłączeniowe, umożliwiając szybkie wpięcie w istniejące orurowanie. Szafka natynkowa zapewnia stabilny montaż naścienny, chroniąc podzespoły przed uszkodzeniami mechanicznymi.

Specyfikacja techniczna

Rozdzielacz i szafka

Grupa bezpośrednia SA 83

Grupa mieszająca SMT 83
