Rozdzielacz mosiężny czy nierdzewny? Porównanie ze stalą INOX i tworzywem

Rozdzielacz mosiężny czy nierdzewny, a może wykonany z tworzywa? Nie ma jednego materiału najlepszego do każdej instalacji ogrzewania podłogowego. O wyborze powinny decydować parametry konkretnego modelu: liczba i wymagane przepływy pętli, dopuszczone medium, warunki pracy, wyposażenie zaworów oraz dostępność części. Mosiądz niklowany może wyglądać jak stal nierdzewna, a rozdzielacz z poliamidu może mieć więcej osprzętu niż model metalowy. Dlatego przed zakupem warto porównywać urządzenia o tej samej liczbie obwodów i jasno określonym zakresie dostawy.

Spis treści:

• Materiał korpusu a kolor i powłoka – jak je rozróżnić?
• Rozdzielacz mosiężny – co porównać w specyfikacji?
• Rozdzielacz INOX – kiedy stal nierdzewna ma znaczenie?
• Rozdzielacz z tworzywa – kiedy rozważyć poliamid?
• Porównanie trzech rozdzielaczy sześciobwodowych
• Jak wybrać rozdzielacz do konkretnej instalacji?

Materiał korpusu a kolor i powłoka – jak je rozróżnić?

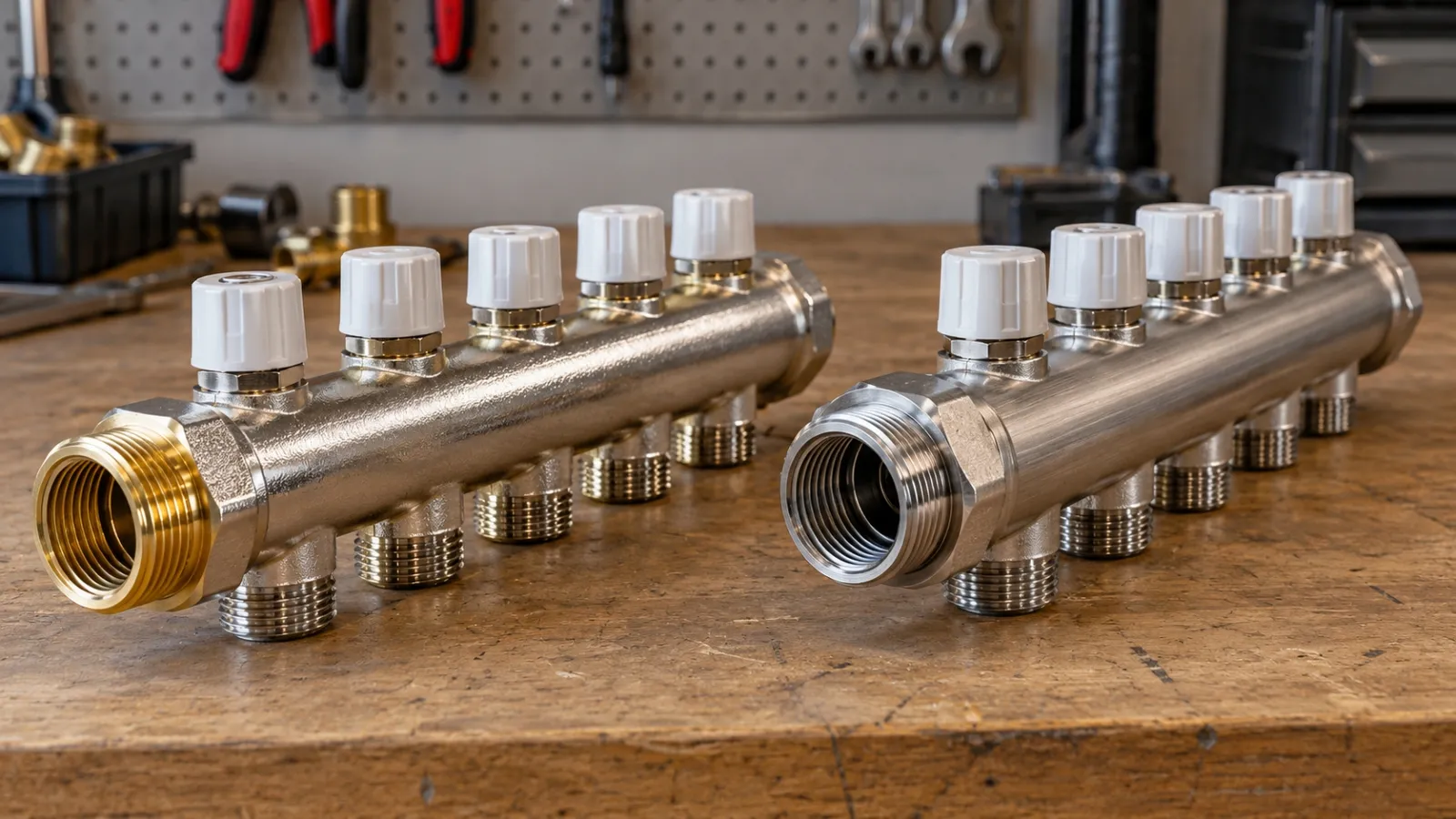

Widoczna część rozdzielacza nie zawsze zdradza materiał, z którego wykonano belki. Mosiądz może mieć naturalny złotawy kolor, ale bywa niklowany i wówczas wygląda srebrzyście. Stal nierdzewna również ma srebrną powierzchnię, często o innym wykończeniu. Nie da się jednak pewnie określić stopu po zdjęciu sklepowym, połysku albo kolorze gwintu.

W karcie produktu należy oddzielić cztery informacje:

• Materiał korpusu belek – podstawowy materiał, z którego wykonano elementy rozprowadzające wodę.
• Powłokę powierzchniową – na przykład niklowanie mosiądzu.
• Materiał osprzętu – zaworów, króćców, wsporników i innych elementów.
• Materiał uszczelnień – istotny dla zgodności z medium i warunkami pracy.

Przykładowo belki mogą być mosiężne, zawory zawierać różne elementy metalowe i elastomerowe, a wsporniki być stalowe. Wariant z nierdzewnymi belkami również nie oznacza, że wszystkie jego części są wykonane z tego samego gatunku stali.

Jeżeli sprzedawca podaje wyłącznie określenie „rozdzielacz niklowany”, sprawdź w danych producenta, co znajduje się pod powłoką. Z kolei napis „INOX” powinien prowadzić do oznaczenia materiału albo dokumentacji konkretnej serii.

Sam wygląd nie potwierdza odporności chemicznej, maksymalnego przepływu ani zgodności z instalacją. Rozdzielacz nie będzie lepiej ogrzewał podłogi tylko dlatego, że jego belki są srebrne zamiast złotych.

Rozdzielacz mosiężny – co porównać w specyfikacji?

Mosiądz jest stopem miedzi i cynku powszechnie wykorzystywanym w armaturze instalacyjnej. Wśród rozdzielaczy mosiężnych występują różne konstrukcje: od prostych belek z króćcami po zestawy wyposażone w przepływomierze, zawory do siłowników, odpowietrzniki i spusty.

Dlatego określenie „mosiężny” nie informuje jeszcze, czy produkt jest kompletny ani do jakiego zastosowania został przygotowany.

Stop mosiądzu, powłoka i warunki pracy

Przy porównywaniu dwóch modeli warto odczytać oznaczenie stopu, jeżeli producent je udostępnia. Nie każdy rozdzielacz mosiężny ma identyczny skład materiałowy. Nie należy również przypisywać wszystkim belkom właściwości specjalnych stopów odpornych na odcynkowanie, jeżeli producent konkretnego modelu tego nie deklaruje.

Odporność korpusu na kontakt z medium zależy od stopu, jakości wody instalacyjnej, temperatury, obecności zanieczyszczeń i konstrukcji urządzenia. Samo pokrycie niklem nie stanowi dokumentacji odporności całego zestawu.

Sprawdź dopuszczone ciśnienie, temperaturę oraz ewentualne ograniczenia dotyczące środków chemicznych dodawanych do wody grzewczej. Przy instalacji napełnionej mieszaniną wody i glikolu należy potwierdzić jej dopuszczalne stężenie dla całego urządzenia.

Przykład wyposażenia rozdzielacza mosiężnego

Przykładem konkretnego wariantu jest sześciobwodowy SIGMA-LI Max RMZTPX-6 z niklowanymi belkami mosiężnymi. Karta produktu wskazuje przepływomierze, zawory termostatyczne, zawory spustowe, odpowietrzniki automatyczne oraz uchwyty montażowe.

Podano również przyłącze główne G 1 i wyjścia obwodów G 3/4. Szafka rozdzielaczowa nie należy do tego zestawu.

Nie oznacza to jednak, że każdy rozdzielacz mosiężny zawiera identyczny osprzęt. Wersje podstawowe mogą wymagać dokupienia zaworów serwisowych, odpowietrzników i innych elementów.

W odczytanej karcie modelu RMZTPX-6 nie potwierdzono pełnego zakresu regulacji przepływomierzy ani dokładnego oznaczenia gatunku mosiądzu. Nie należy uzupełniać tych danych parametrami innych urządzeń.

Jeżeli projekt wymaga konkretnego przepływu, trzeba pozyskać charakterystykę właściwego rozdzielacza. Przy wymianie istniejącego zestawu liczą się dodatkowo wymiary, rozstaw belek, przyłącza i możliwość ponownego wykorzystania zgodnych elementów instalacji.

Rozdzielacz INOX – kiedy stal nierdzewna ma znaczenie?

Rozdzielacze ze stali nierdzewnej mają belki wykonane z określonego gatunku stali. Przykładem jest KAN-therm InoxFlow UFS, w którego opisie wskazano stal nierdzewną 1.4301.

Jest to informacja o materiale belek, a nie zapewnienie, że cała armatura, wkładki zaworowe i złączki wykonano z identycznej stali.

Stal nierdzewna wykazuje odporność na wiele procesów korozyjnych, ale nie jest całkowicie niewrażliwa na skład medium. W niekorzystnych warunkach, między innymi przy obecności chlorków oraz miejsc sprzyjających korozji szczelinowej, może dochodzić do lokalnego uszkodzenia powierzchni.

Nie należy więc obiecywać całkowitego braku korozji przez cały okres eksploatacji ani przenosić dopuszczeń jednego gatunku stali na wszystkie rozdzielacze INOX.

Czy stal nierdzewna zapewnia większy przepływ?

O możliwościach hydraulicznych rozdzielacza decyduje przede wszystkim geometria wewnętrzna i opory całego zestawu, a nie wyłącznie materiał.

KAN-therm opisuje w rodzinie InoxFlow profil o większym przekroju hydraulicznym niż w wybranych starszych konstrukcjach mosiężnych. Jest to cecha porównywanych przez producenta serii, a nie uniwersalna zasada, zgodnie z którą każdy rozdzielacz INOX ma większy przepływ od dowolnego modelu mosiężnego.

Znaczenie mają również przewężenia na zaworach, przyłączach i przepływomierzach. Gwint główny G 1 nie informuje o najmniejszym przekroju wewnętrznym całej drogi przepływu.

Gdy hydraulika instalacji jest wymagająca, należy porównać charakterystyki strat ciśnienia przy przepływie projektowym oraz możliwości pompy obiegowej.

Przykład KAN-therm InoxFlow UFS

W sześciobwodowym KAN-therm InoxFlow UFS 1316157070 karta sklepowa wskazuje przepływomierze o zakresie 0–2,5 l/min, przyłącza pętli G 3/4 oraz zawory przystosowane do współpracy z siłownikami M30×1,5.

Ten konkretny wariant nie ma w opisanej dostawie sekcji odpowietrzająco-spustowej. Przy kompletowaniu koszyka trzeba uwzględnić ten brak, zamiast porównywać jego cenę z zestawem, który ma już zamontowane odpowietrzniki i spusty.

Przed zakupem sprawdź także wymiary całego zespołu, rozstaw belek, dopuszczone medium i dokumentację właściwej wersji InoxFlow. Poszczególne odmiany tej rodziny różnią się wyposażeniem.

Rozdzielacz z tworzywa – kiedy rozważyć poliamid?

Techniczne tworzywo nie oznacza przypadkowej plastikowej rury. W rozdzielaczach systemowych producent dobiera materiał, kształt modułów i uszczelnienia do określonych parametrów instalacji.

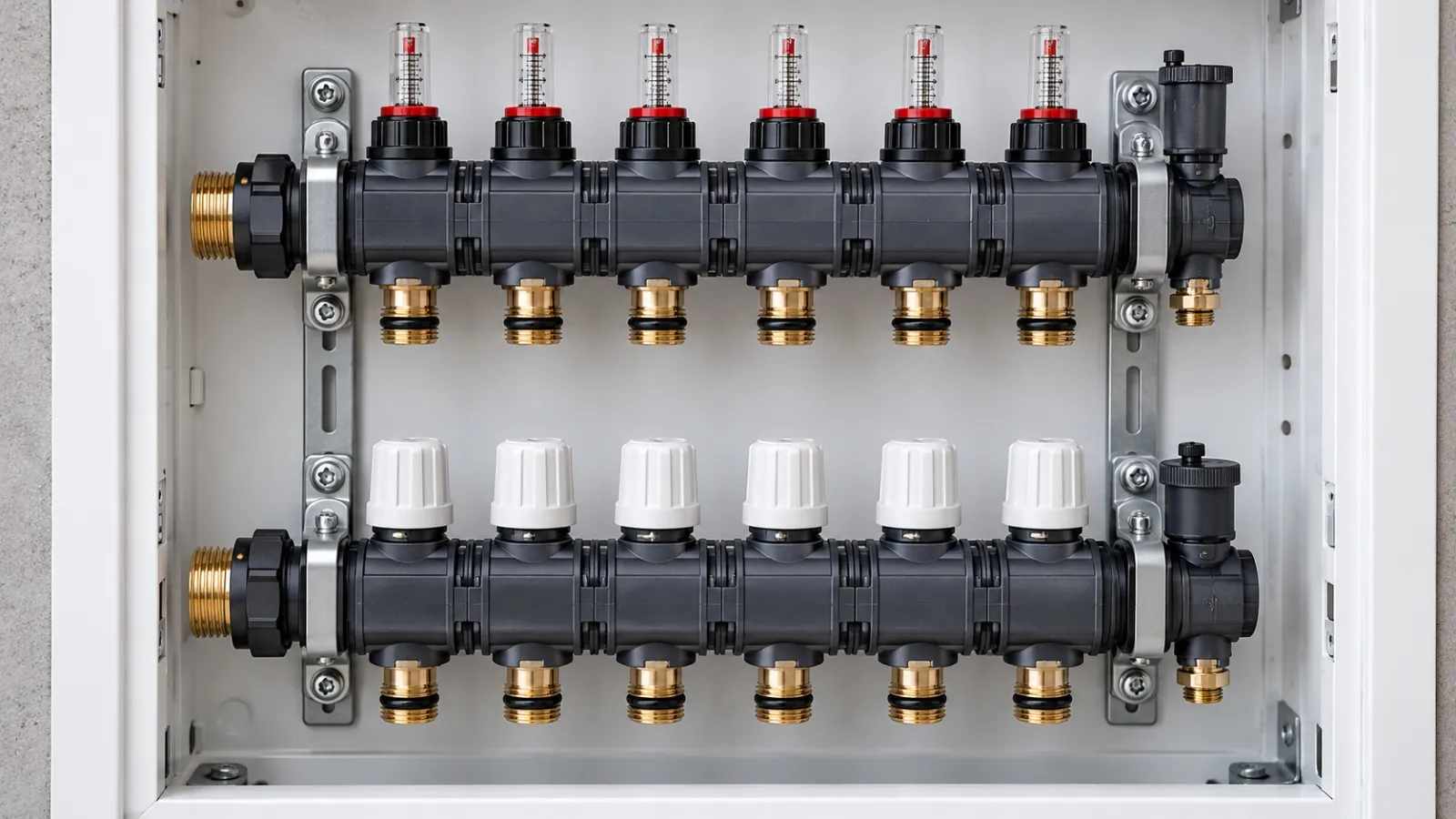

Przykładem jest AFRISO ProCalida EF1 81366 na sześć obiegów, którego korpus wykonano z poliamidu PA66. Jest to konstrukcja przeznaczona do instalacji ogrzewania i chłodzenia płaszczyznowego.

Belka zasilająca została wyposażona w przepływomierze o zakresie 0,2–1,6 l/min. Na belce powrotnej znajdują się zawory umożliwiające ręczne odcinanie pętli i montaż zgodnych siłowników termoelektrycznych.

Producent przewiduje również zawory do napełniania, opróżniania i płukania instalacji, termometry oraz odpowietrzniki. W dostawie znajdują się między innymi zapasowe uszczelnienia, elementy do oznaczania pętli i odpowietrzniki automatyczne.

Czy rozdzielacz z poliamidu jest odporny na wszystkie warunki pracy?

Nie. Poliamid nie koroduje w taki sposób jak metalowe belki, ale trwałość kompletnego urządzenia zależy również od uszczelnień, połączeń między modułami, temperatury i właściwości medium.

Należy stosować płyny oraz dodatki dopuszczone przez producenta, a przy wymianie elementów korzystać z części przewidzianych dla konkretnej serii.

W dokumentacji AFRISO ProCalida EF1 dopuszczono wodę oraz mieszaninę wody z glikolem o maksymalnym stężeniu 50%.

Producent podaje ponadto warunki graniczne zależne od ciśnienia:

• maksymalnie 90°C przy ciśnieniu 3 bar,
• maksymalnie 60°C przy ciśnieniu 6 bar.

Nie są to zalecane temperatury zasilania ogrzewania podłogowego. Są to graniczne parametry pracy danego urządzenia. Pokazują, dlaczego nie należy porównywać wartości maksymalnej temperatury bez uwzględnienia warunków, dla których ją określono.

Dokładny zakres wyposażenia i parametrów opisuje karta rozdzielacza AFRISO ProCalida EF1 81366.

W tej samej rodzinie wersja EF1 K ma inny zakres wyposażenia. Samo hasło „ProCalida” nie wystarcza więc do zamówienia zamiennika lub dobrania elementów serwisowych.

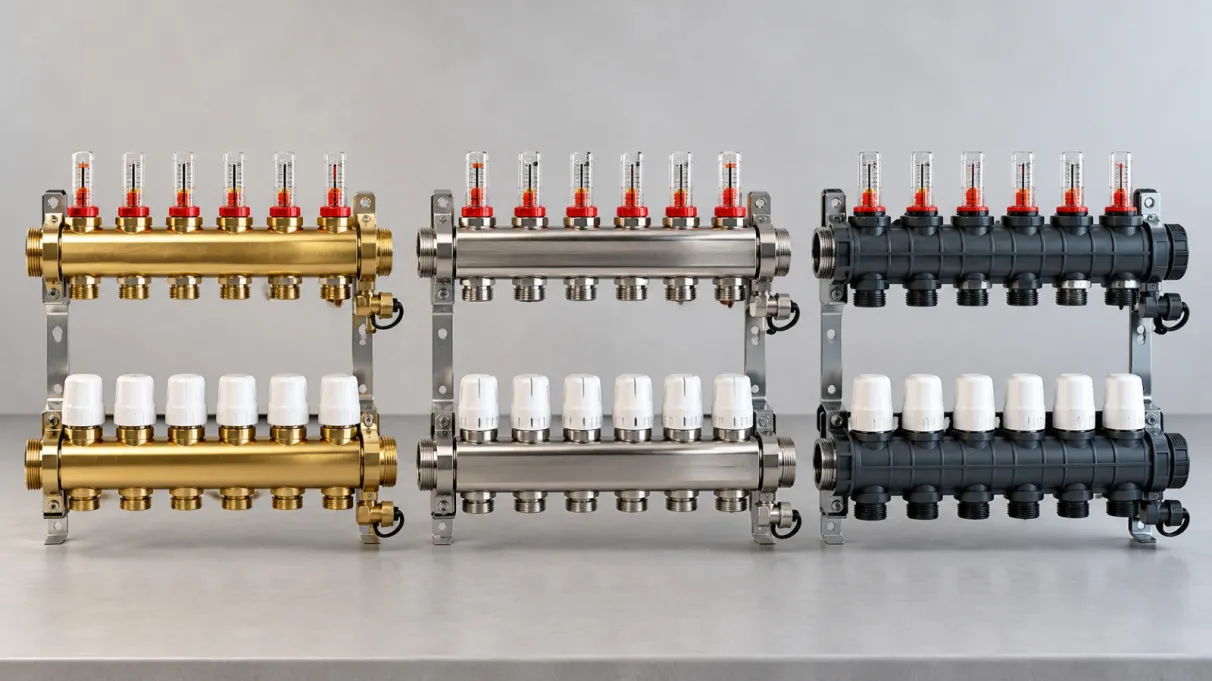

Porównanie trzech rozdzielaczy sześciobwodowych

Do porównania wybrano trzy konkretne modele z sześcioma obwodami i możliwością regulacji przepływów. Nie są to jednak komplety w pełni równoważne: różnią się zakresem przepływomierzy oraz wyposażeniem serwisowym.

Tabela nie służy zatem do wskazania najtańszego ani najtrwalszego materiału. Pokazuje, jakie dane należy zestawić, aby podjąć decyzję na podstawie rzeczywistych parametrów.

W zestawieniu celowo nie uwzględniono cen. Cena modelu z kompletnym odpowietrzaniem nie jest bezpośrednio porównywalna z ceną belek, do których trzeba dokupić część armatury.

Nie ma również podstaw do wyliczania żywotności urządzenia wyłącznie z nazwy stopu. Przed zamówieniem należy potwierdzić parametry konkretnego wariantu, jego wyposażenie, dostępność i możliwości serwisowe.

Według tych samych kryteriów porównaj rozdzielacze podłogowe o różnym wykonaniu i pełny zakres dostawy. Część kompletów ma już osprzęt, za który przy innym modelu trzeba zapłacić oddzielnie.

Jak wybrać rozdzielacz do konkretnej instalacji?

Decyzję należy rozpocząć od parametrów instalacji, a materiał potraktować jako jedno z kryteriów wyboru. Poniższa lista pomaga porównać oferty bez zastępowania brakujących danych założeniem, że jeden materiał jest automatycznie lepszy.

1. Zlicz pętle. Wybierz wariant o liczbie sekcji odpowiadającej projektowi danego rozdzielacza. Nie ustalaj jej wyłącznie na podstawie powierzchni domu.
2. Sprawdź przepływy projektowe. Każda pętla ma własne wymagania. Zakres przepływomierza musi obejmować potrzebną nastawę, a opory układu muszą odpowiadać możliwościom pompy obiegowej.
3. Ustal warunki medium. Odczytaj dopuszczone ciśnienie, temperaturę, możliwość stosowania glikolu oraz wymagania dotyczące jakości medium.
4. Porównaj wyposażenie. Sprawdź rotametry, zawory do siłowników, odpowietrzniki, spusty, termometry, uchwyty i elementy nieobjęte dostawą.
5. Potwierdź przyłącza i gabaryty. Liczy się typ przyłącza pętli, zgodność złączki z rurą, rozstaw belek i miejsce na armaturę w szafce.
6. Sprawdź dokumentację i serwis. Porównaj dostępność uszczelnień, przepływomierzy, wkładek zaworowych i innych części do dokładnego oznaczenia modelu.

Przykład: kiedy zakres rotametru może wykluczyć model?

Załóżmy, że hipotetyczny projekt sześciu pętli przewiduje na jednej z nich przepływ 2,0 l/min.

W takim przypadku zakres 0,2–1,6 l/min w modelu AFRISO ProCalida EF1 81366 nie obejmuje wymaganej wartości. Natomiast zakres 0–2,5 l/min rozdzielacza KAN-therm UFS obejmuje ją liczbowo.

Nie oznacza to jeszcze potwierdzenia pełnej zgodności modelu KAN z instalacją. Nadal trzeba sprawdzić charakterystykę hydrauliczną, straty ciśnienia i cały punkt pracy.

Dla wskazanego SIGMA-LI Max zakresu rotametrów nie potwierdzono w odczytanej karcie, więc nie można rzetelnie ocenić zgodności bez dodatkowej dokumentacji.

Jest to przykład edukacyjny, a nie projekt rzeczywistego domu. Pokazuje jednak, dlaczego o wyborze może przesądzić konkretny parametr, a nie materiał obudowy.

Jeżeli wszystkie porównywane modele spełniają wymagania hydrauliczne i eksploatacyjne, wybór między mosiądzem, stalą nierdzewną a tworzywem może być równorzędny. Wtedy uwzględnij wygodę regulacji, dostęp do części, sposób zabudowy oraz koszt kompletnego zestawu.

Gdy wybierzesz konstrukcję, sprawdź jeszcze, jak dopasować rozdzielacz do instalacji pod względem liczby obwodów, sposobu zasilania, sterowania i miejsca montażu.

Dobór złączek, zaworów i ewentualnej automatyki należy ostatecznie potwierdzić w dokumentacji właściwych urządzeń. Montaż oraz próby instalacji powinny być wykonane zgodnie z instrukcjami przez osoby posiadające odpowiednie kwalifikacje.
