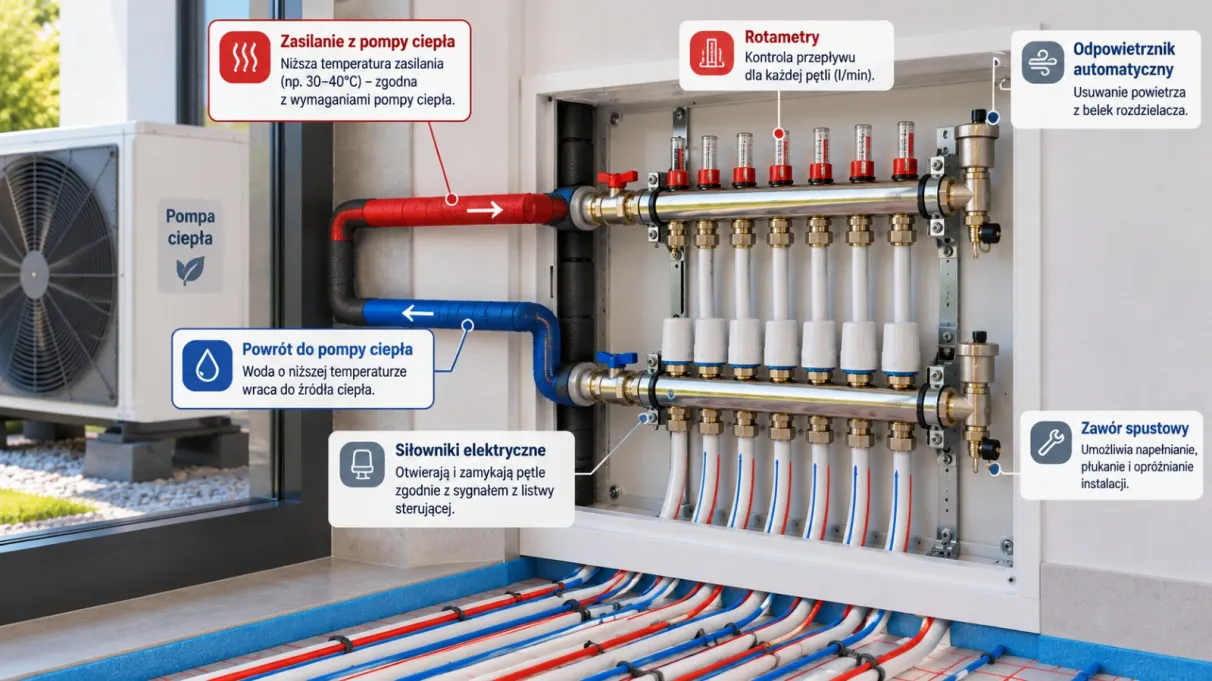

Rozdzielacz do pompy ciepła: jaki wybrać? Przepływ, opory i współpraca z siłownikami

Jaki rozdzielacz do podłogówki z pompą ciepła wybrać? Przede wszystkim taki, który zapewnia obsługę projektowych przepływów i współpracuje z układem hydraulicznym źródła ciepła. Sam materiał belek, liczba obwodów czy obecność przepływomierzy nie potwierdzają zgodności. Trzeba sprawdzić opory instalacji, możliwości pompy obiegowej oraz zachowanie całego systemu, gdy siłowniki zamykają część lub wszystkie pętle. Szczególne znaczenie mają wymagania producenta pompy ciepła dotyczące minimalnego przepływu i dostępnej objętości wody.

Spis treści:

• Czy istnieje specjalny rozdzielacz do pompy ciepła?
• Przepływ sumaryczny i opory instalacji – jakie dane zebrać?
• Co dzieje się, gdy siłowniki zamykają pętle?
• Mieszacz, bufor i obejście – różne zadania
• Niska temperatura zasilania a temperatura podłogi
• Karta uzgodnienia rozdzielacza z instalatorem

Czy istnieje specjalny rozdzielacz do pompy ciepła?

Nie ma jednego uniwersalnego typu rozdzielacza przeznaczonego wyłącznie do pomp ciepła. W instalacji ogrzewania podłogowego mogą pracować odpowiednio dobrane rozdzielacze mosiężne, ze stali nierdzewnej lub z tworzywa, o ile ich parametry i dopuszczone zastosowanie odpowiadają warunkom pracy.

O zgodności nie decyduje samo oznaczenie „do pompy ciepła” w nazwie produktu. Ważniejsze są dane konkretnego modelu, projekt obiegów i sposób ich zasilania.

Przed wyborem rozdzielacza sprawdź:

• Liczbę obwodów – musi odpowiadać liczbie pętli podłączanych do danego rozdzielacza.
• Wymagane przepływy – przepływomierze i zawory powinny umożliwiać ustawienie wartości przewidzianych w projekcie.
• Charakterystykę hydrauliczną – opory belek, przepływomierzy, zaworów i pozostałej armatury wpływają na punkt pracy pompy obiegowej.
• Przyłącza – należy zweryfikować zgodność głównych połączeń oraz złączek z rurami poszczególnych pętli.
• Sterowanie – zawory powinny współpracować z wybranymi siłownikami, jeżeli projekt przewiduje regulację strefową.
• Dopuszczone medium – wodę lub mieszaninę wody z glikolem, jeżeli taka została przewidziana w projekcie.

Przykładowo producent AFRISO oferuje rozdzielacz ProCalida VA 1C z przepływomierzami o zakresie regulacji 0,5–4,0 l/min na pętlę i zaworami przystosowanymi do siłowników. Jest to przykład wyposażenia konkretnej konstrukcji, a nie wymagany zakres dla wszystkich instalacji z pompą ciepła.

Materiał belek również nie jest samodzielnym wskaźnikiem przepustowości. Dwa rozdzielacze ze stali nierdzewnej mogą różnić się przekrojem wewnętrznym, charakterystyką zaworów oraz zakresem regulacji przepływomierzy. Takie same różnice występują między konstrukcjami mosiężnymi.

Nie należy też mylić rozdzielacza ogrzewania podłogowego z kolektorem dolnego źródła gruntowej pompy ciepła. Pierwszy rozprowadza czynnik po pętlach ogrzewania budynku, drugi obsługuje obiegi gruntowego wymiennika. Są to inne zastosowania, z odmiennymi wymaganiami technicznymi.

Przepływ sumaryczny i opory instalacji – jakie dane zebrać?

Podstawowym zadaniem hydraulicznym jest sprawdzenie, czy przez rozdzielacz i podłączone pętle może przepływać odpowiednia ilość wody. Trzeba przy tym odróżnić przepływ wymagany przez ogrzewanie podłogowe od minimalnego przepływu wymaganego przez samą pompę ciepła.

Przepływ sumaryczny rozdzielacza oblicza się przez dodanie projektowych przepływów poszczególnych pętli. W przypadku jednego obiegu z kilkoma rozdzielaczami należy uwzględnić wszystkie obwody obsługiwane przez daną pompę obiegową.

Przykład obliczeniowy dla ośmiu pętli

Załóżmy hipotetyczną instalację z ośmioma pętlami ogrzewania podłogowego. Dla uproszczenia przyjmujemy, że każda wymaga przepływu 1,5 l/min. Nie jest to uniwersalna nastawa ani gotowy projekt instalacji.

• Liczba pętli: 8.
• Przyjęty przepływ jednej pętli: 1,5 l/min.
• Suma: 8 × 1,5 = 12 l/min.
• Po przeliczeniu: 12 × 60 = 720 l/h, czyli 0,72 m³/h.

W tym przykładzie przy wszystkich otwartych pętlach projektowy przepływ wynosi 720 l/h. Nie oznacza to jednak automatycznie, że każda pompa ciepła i każdy rozdzielacz będą w stanie taki przepływ zapewnić.

W rzeczywistym projekcie poszczególne pętle zwykle nie wymagają identycznych wartości. Przepływy wynikają z ich obciążenia cieplnego oraz przyjętej różnicy temperatur między zasilaniem i powrotem.

Dlaczego sam przepływ nie wystarcza?

Pompa obiegowa musi pokonać opory hydrauliczne instalacji przy wymaganym przepływie. Znaczenie mają między innymi długość i średnica rur, armatura, filtry, zawory, rozdzielacz oraz sposób połączenia urządzeń.

Pętle podłączone do wspólnego rozdzielacza pracują hydraulicznie równolegle. Dlatego nie sumuje się ich strat ciśnienia tak, jakby wszystkie rury były połączone jedna za drugą. Do obliczeń uwzględnia się wspólne odcinki instalacji oraz odpowiednią drogę hydrauliczną przez wymagający obwód.

Średnica głównego przyłącza, na przykład G 1, nie wystarcza do oceny całej przepustowości. Dwie konstrukcje o takim samym gwincie mogą mieć różne opory oraz inne ograniczenia przepływu.

Z wymaganiami projektu porównaj dostępne rozdzielacze do podłogówki. Nazwa materiału belek lub sama liczba sekcji nie zastępują danych hydraulicznych.

Co dzieje się, gdy siłowniki zamykają pętle?

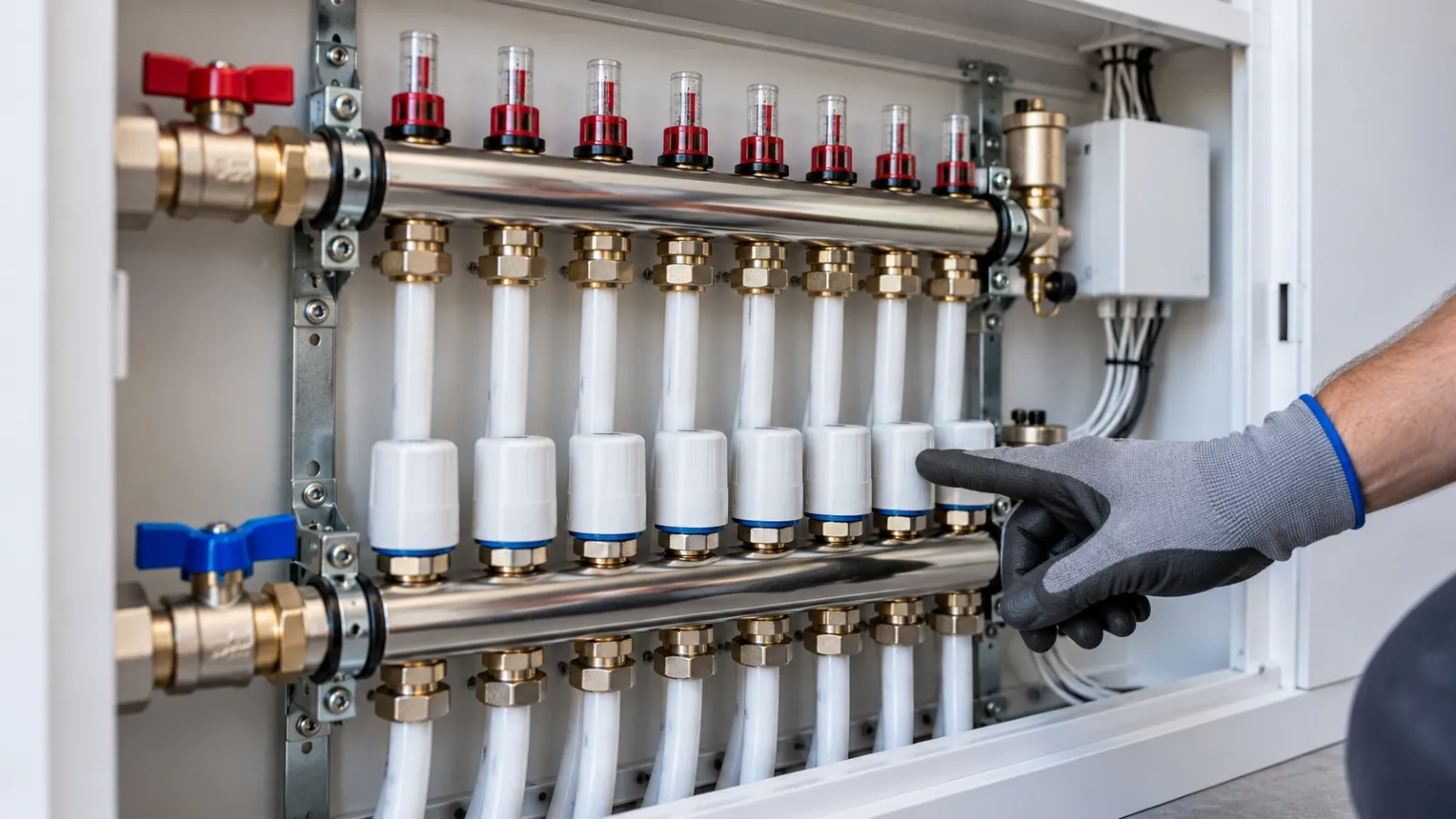

Siłowniki termoelektryczne mogą otwierać i zamykać zawory poszczególnych pętli na podstawie sygnałów z termostatów lub listwy sterującej. Pozwala to sterować temperaturą w różnych pomieszczeniach, ale zmienia również warunki hydrauliczne całej instalacji.

Kiedy część pętli zostaje zamknięta, zmniejsza się liczba dostępnych dróg przepływu. Rzeczywisty przepływ przez pozostałe obwody zależy od pompy, charakterystyki instalacji, sposobu regulacji i aktualnego położenia zaworów.

W instalacji z pompą ciepła trzeba sprawdzić, czy nawet przy ograniczonym zapotrzebowaniu na ogrzewanie zostaną spełnione wymagania producenta dotyczące przepływu. Szczególnie istotne jest zachowanie układu podczas odszraniania jednostki zewnętrznej.

Przykład: Vaillant aroTHERM plus 7 kW

Producent Vaillant w danych technicznych pompy ciepła aroTHERM plus 7 kW, model VWL 75/6, podaje minimalny przepływ wody grzewczej 540 l/h, czyli 9 l/min. W tej samej specyfikacji wskazano minimalną dostępną objętość wody 20 l.

Są to wartości przypisane do wskazanego urządzenia i dokumentacji producenta, a nie parametry wymagane przez wszystkie pompy ciepła. Przed doborem konkretnego układu trzeba sprawdzić instrukcję właściwego modelu, jego wersję oraz konfigurację instalacji.

Szczegółowe dane podaje specyfikacja Vaillant aroTHERM plus 7 kW.

Co pokaże przykład po zamknięciu czterech pętli?

Wróćmy do wcześniejszego hipotetycznego rozdzielacza z ośmioma pętlami. Przy wszystkich otwartych pętlach przyjęty przepływ wynosił 12 l/min.

Jeżeli zamkną się cztery pętle, a przez każdą z pozostałych nadal przepływałoby po 1,5 l/min, suma wyniosłaby:

• 4 × 1,5 = 6 l/min.
• 6 × 60 = 360 l/h.

Tak obliczone 360 l/h jest mniejsze niż 540 l/h wskazane dla przytoczonego modelu Vaillant. To pokazuje możliwy problem z przepływem, ale nie dowodzi, że dokładnie taki przepływ wystąpi w rzeczywistej instalacji. Pompa i automatyka mogą zmienić warunki pracy, a projekt może przewidywać dodatkową drogę przepływu.

Ważne: wymagany przepływ i minimalna dostępna objętość wody są odrębnymi warunkami. Instalacja może zapewniać odpowiedni przepływ, a jednocześnie nie dysponować wymaganą objętością wody. Może też wystąpić sytuacja odwrotna.

Co w sytuacji, gdy zamkną się wszystkie strefy?

To scenariusz, który trzeba przewidzieć przed uruchomieniem ogrzewania. Należy ustalić, czy pompa ciepła może w takim stanie wymagać obiegu wody oraz w jaki sposób sterowanie i hydraulika zapewniają warunki określone przez producenta.

Nie należy zakładać, że wystarczy pozostawienie dowolnej jednej pętli otwartej. Jej przepływ i pojemność mogą być niewystarczające.

Podobnie zamontowanie przypadkowego zaworu bypass nie jest automatycznym rozwiązaniem wszystkich problemów. Projekt musi uwzględniać zarówno przepływ, jak i dostępną objętość wody oraz właściwe warunki odszraniania.

W zależności od konstrukcji urządzenia i instalacji projektant może przewidzieć odpowiednio sterowane obiegi, wymaganą liczbę stale otwartych pętli, obejście hydrauliczne, dodatkową pojemność wodną albo rozdzielenie obiegów. Wybór musi odpowiadać dokumentacji źródła.

Mieszacz, bufor i obejście – różne zadania

W instalacjach z pompą ciepła spotyka się zawory mieszające, bufory, zbiorniki zwiększające pojemność wodną, sprzęgła hydrauliczne i obejścia. Elementy te nie są zamiennikami. Każdy rozwiązuje inne zadanie, a ich potrzebę ocenia się osobno.

Przykładowe rozwiązania producenta Caleffi pokazują zarówno instalację ze zbiornikiem włączonym szeregowo i obejściem, jak i układ ze zbiornikiem rozdzielającym obiegi. Warianty te mają inne warunki pracy i nie należy wybierać ich wyłącznie na podstawie powierzchni domu.

Osobne pytanie dotyczy temperatury: przed zakupem dodatkowej armatury trzeba ustalić, kiedy potrzebny jest mieszacz przy rozdzielaczu, a kiedy regulację temperatury zapewnia bezpośrednio źródło ciepła.

Jeżeli wszystkie odbiorniki mogą pracować przy odpowiedniej, wspólnej temperaturze, mieszanie może być zbędne. Nie zwalnia to jednak z oceny przepływów, oporów i możliwości zamykania stref.

Przykład rozdzielenia strony źródła i odbiorników przedstawia schemat instalacji z separatorem hydraulicznym Caleffi. Schemat producenta służy do analizy konkretnej konfiguracji, a nie jako instrukcja podłączenia dowolnej pompy ciepła.

Niska temperatura zasilania a temperatura podłogi

W rozmowach o podłogówce z pompą ciepła często miesza się temperaturę wody zasilającej, temperaturę powrotu i temperaturę powierzchni posadzki. Są to różne parametry.

Temperatura zasilania opisuje wodę kierowaną do instalacji. Temperatura powrotu określa stan wody wracającej po oddaniu ciepła. Natomiast temperatura powierzchni podłogi zależy także od konstrukcji posadzki, rozstawu rur, materiału wykończeniowego i warunków w pomieszczeniu.

Temperatura robocza dopuszczona dla metalowych belek rozdzielacza nie jest zalecaną nastawą dla rur w posadzce. Ograniczenia należy odczytać z dokumentacji całego systemu ogrzewania podłogowego i materiału wykończeniowego.

Więcej o tym, czym różni się temperatura zasilania a temperatura powierzchni podłogi, wyjaśnia osobny poradnik.

W tym artykule najważniejszy pozostaje przepływ: niska temperatura zasilania nie gwarantuje sama w sobie poprawnych warunków hydraulicznych. Odpowiednią temperaturę, przepływ i sposób regulacji trzeba potwierdzić niezależnie.

Karta uzgodnienia rozdzielacza z instalatorem

Przed zakupem rozdzielacza do pompy ciepła przygotuj zestawienie obejmujące źródło ciepła, projekt pętli i plan sterowania. Najlepiej przekazać instalatorowi dane konkretnego modelu rozdzielacza oraz urządzenia grzewczego, a nie tylko ogólny opis „pompa ciepła i podłogówka”.

Jak zweryfikować gotowy układ?

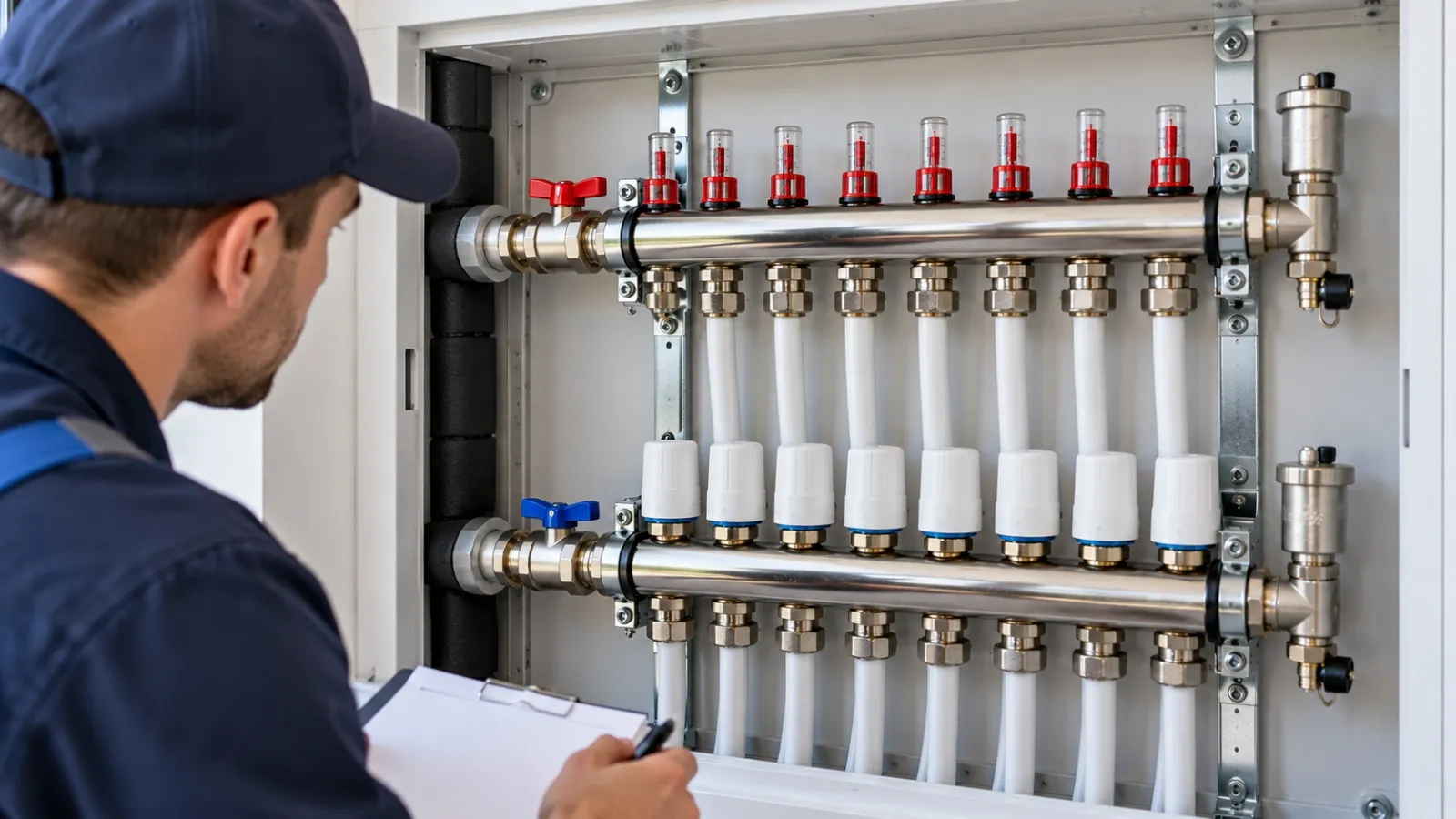

Podczas uruchamiania instalacji trzeba potwierdzić, że rzeczywiste przepływy i sposób działania automatyki odpowiadają projektowi. Ważne jest sprawdzenie pracy przy otwartych obiegach, częściowym ograniczeniu przepływu oraz zachowania urządzenia bez zapotrzebowania ze stref.

Nie oznacza to samodzielnego odłączania siłowników, rozkręcania zaworów ani wymuszania trybu odszraniania. Czynności kontrolne powinien przeprowadzić instalator zgodnie z procedurami producenta i zasadami bezpieczeństwa.

Do dokumentacji odbiorowej przyda się zestawienie przepływów projektowych i rzeczywistych, stanów sterowania oraz potwierdzenie prawidłowego działania wszystkich przewidzianych zabezpieczeń i funkcji automatyki.

Wniosek: dobry rozdzielacz do pompy ciepła to niekoniecznie najdroższa konstrukcja ani zestaw z lokalnym mieszaczem. To rozdzielacz o odpowiednich parametrach, poprawnie współpracujący z projektem obiegów i wymaganiami konkretnego źródła ciepła. Przed zakupem trzeba osobno potwierdzić zgodność hydrauliczną, sposób sterowania strefami oraz warunki pracy przy ograniczonym przepływie.
