Jeden czy dwa rozdzielacze do podłogówki? Parter, piętro i długość dojść

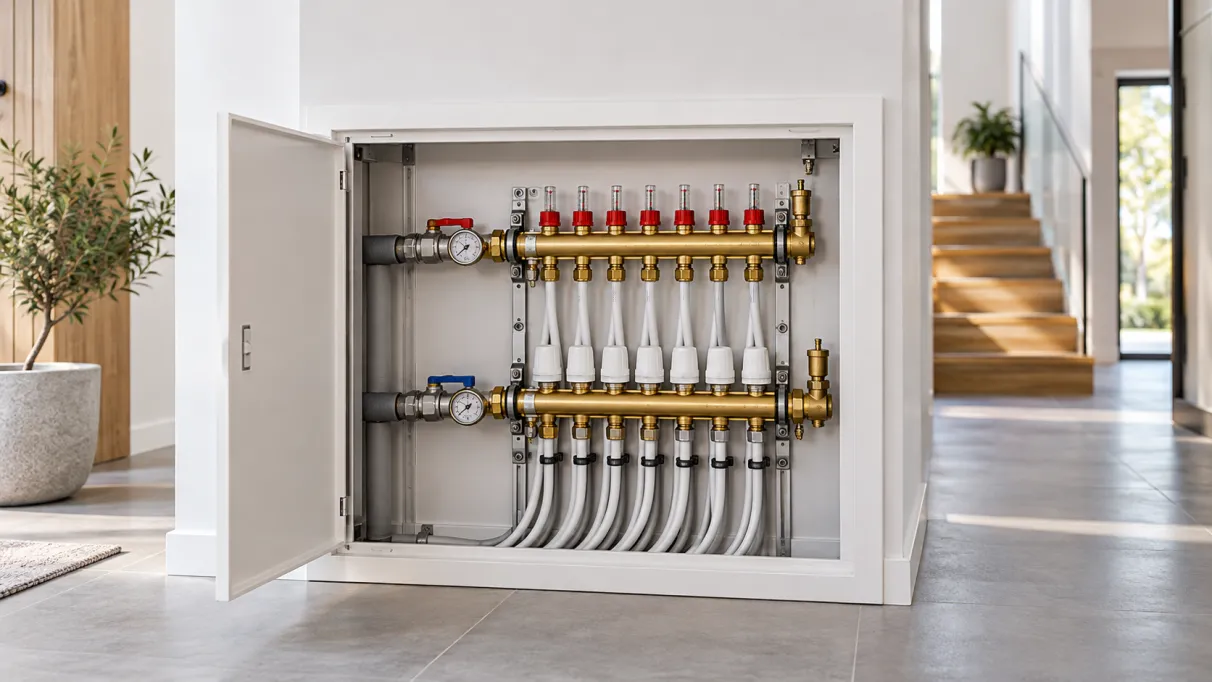

Jeden czy dwa rozdzielacze do podłogówki? W zwartym domu z krótkimi dojściami do pomieszczeń może wystarczyć jeden. Dwa rozdzielacze warto porównać, gdy pętle obsługują oddalone części budynku lub różne kondygnacje. O wyborze decydują przede wszystkim rzeczywiste długości tras, wymagane przepływy, opory instalacji i dostęp serwisowy. Sam metraż ani liczba pięter nie przesądzają, ile rozdzielaczy potrzebujesz.

Spis treści:

• Co zmienia lokalizacja rozdzielacza?
• Dom parterowy: jeden punkt czy dwa?
• Parter i piętro: jak rozdzielić pętle?
• Czy rozdzielacz może być w piwnicy, poniżej pętli?
• Jeden czy dwa rozdzielacze? Porównanie wariantów
• O co zapytać projektanta i instalatora?

Co zmienia lokalizacja rozdzielacza?

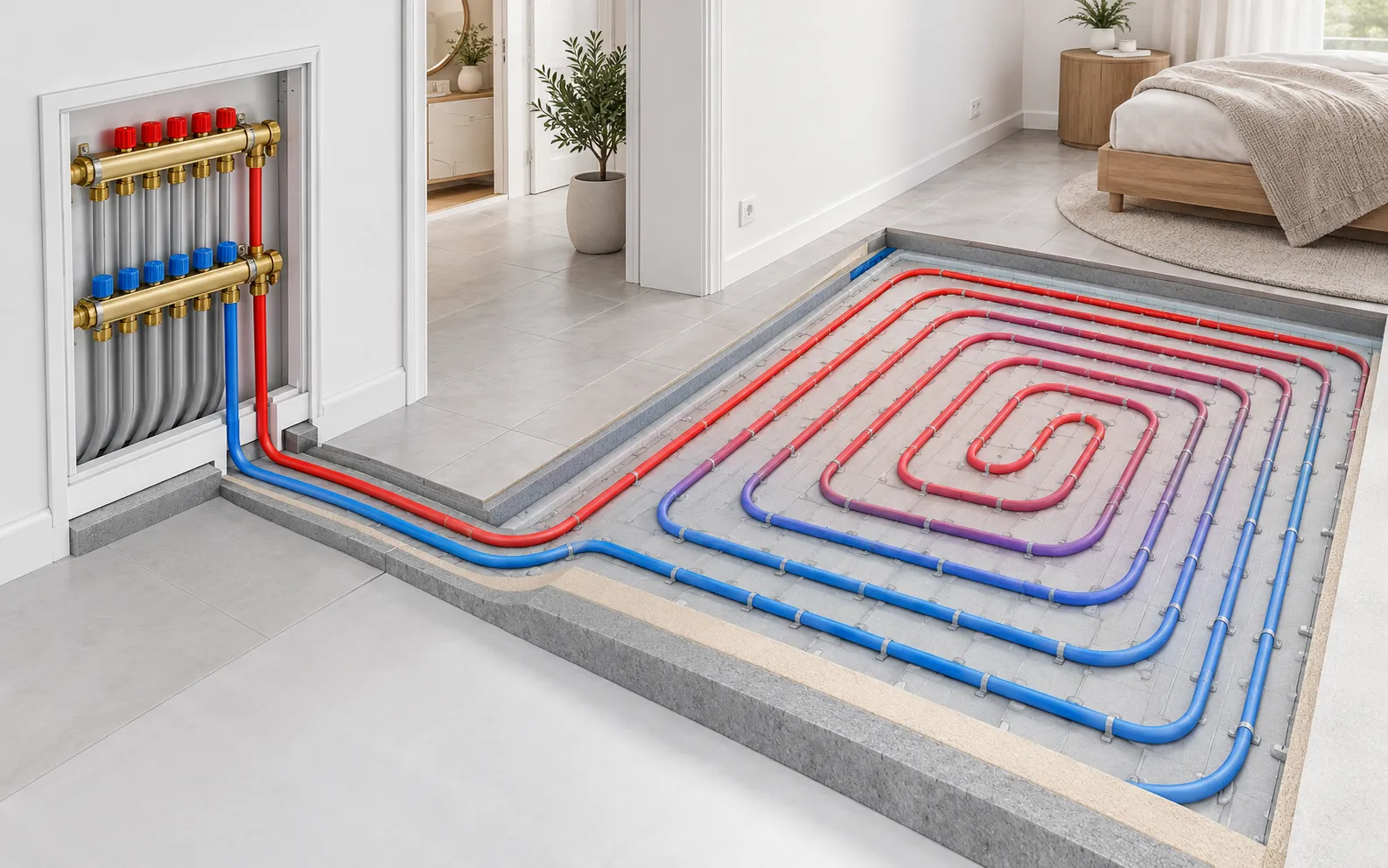

Miejsce montażu wpływa na długość każdej podłączonej pętli. Do obwodu wlicza się zarówno rurę ułożoną w ogrzewanym pomieszczeniu, jak i odcinki prowadzące od rozdzielacza do tego pomieszczenia oraz z powrotem. Te odcinki nazywa się dojściami lub dobiegami.

Długość pętli = długość rury w ogrzewanej strefie + dojście zasilania + dojście powrotu.

Odległość mierz po planowanej trasie przewodów, uwzględniając obejścia, przejścia przez ściany, podejścia do belek i odcinki pionowe. Linia prosta między szafką a środkiem pokoju zwykle nie opisuje rzeczywistego przebiegu instalacji.

Zanim zaczniesz przesuwać szafki na rzucie, sprawdź, jak policzyć potrzebne obwody rozdzielacza. Potrzebujesz listy pętli, które można następnie przypisać do jednej lub kilku lokalizacji.

Długie dojścia to także więcej rur poza ogrzewaną strefą

Kilka pętli prowadzonych z odległej szafki może oznaczać skupienie wielu przewodów w holu i przejściach drzwiowych. Rury oddają tam ciepło również wtedy, gdy ogrzewają docelowo inne pomieszczenia. Projekt powinien uwzględnić ten efekt i określić potrzebną izolację dojść.

Umieszczenie rozdzielacza bliżej obsługiwanych pętli może ograniczyć takie trasy, ale wymaga doprowadzenia do niego wspólnego zasilania i powrotu. Porównuj zatem całą drogę przepływu, a nie tylko długość rur od szafki do pokoi.

Sprawdź również, czy po urządzeniu wnętrza pozostanie dostęp do przepływomierzy, zaworów, odpowietrzników i przyłączy. Miejsce, do którego można dostać się dopiero po demontażu stałej zabudowy, utrudnia regulację i naprawy.

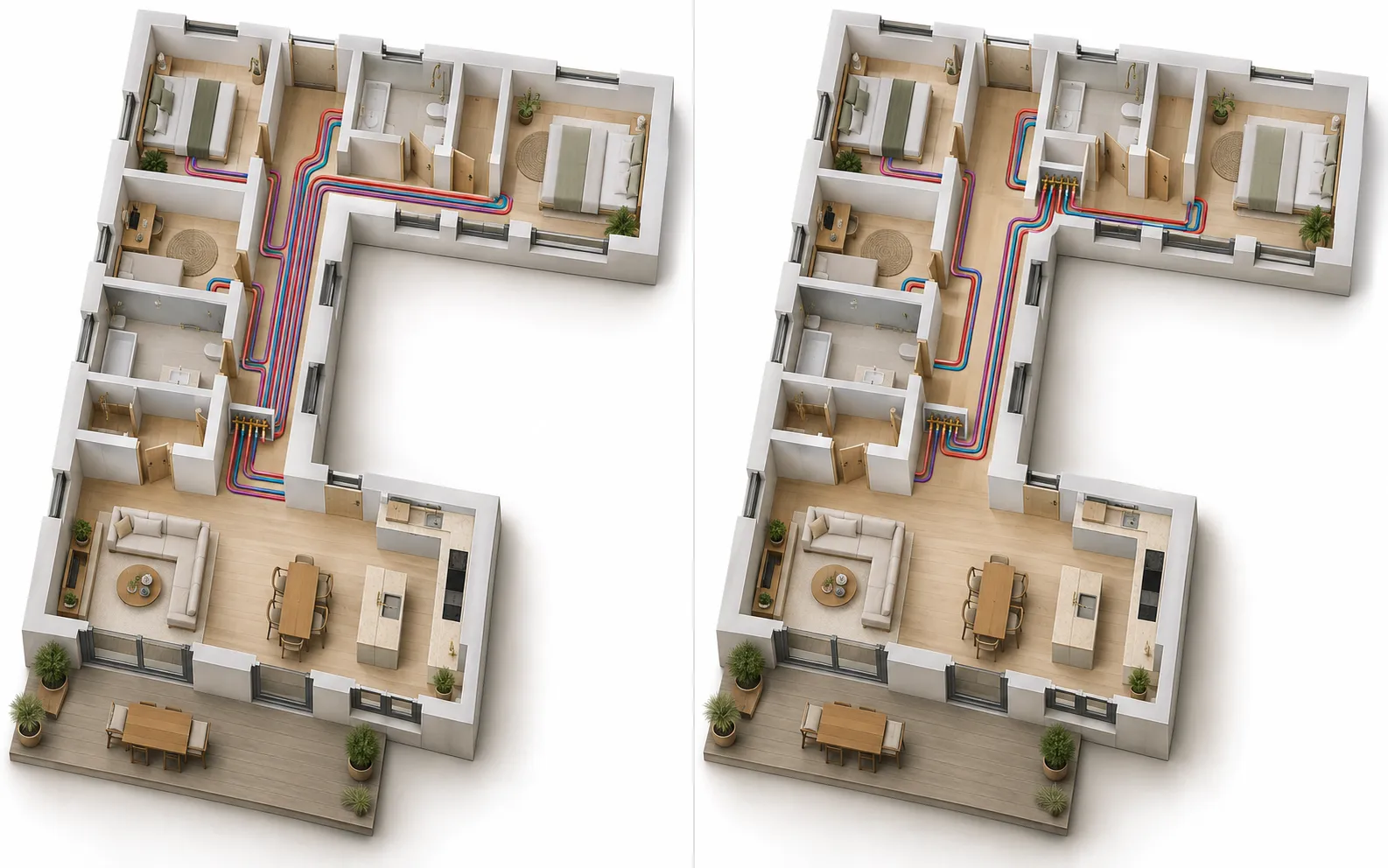

Dom parterowy: jeden punkt czy dwa?

W domu o zwartym rzucie zacznij od sprawdzenia jednego rozdzielacza położonego blisko obsługiwanych pomieszczeń. Jeżeli pełne długości pętli, wymagane przepływy i warunki regulacji są prawidłowe, drugi punkt rozdziału może nie przynieść korzyści uzasadniającej dodatkowe wyposażenie.

Inaczej wygląda budynek z długim korytarzem, wyraźnie oddzielonym skrzydłem sypialnianym lub dobudowaną częścią. Jeden rozdzielacz przy skraju domu może wymuszać prowadzenie wielu par rur przez całą kondygnację. W takim układzie warto porównać dwie szafki, każdą bliżej przypisanej grupy pomieszczeń.

Nie ustalaj jednak podziału wyłącznie według nazw „strefa dzienna” i „strefa nocna”. Zaznacz rzeczywiste trasy, policz dojścia i sprawdź, gdzie można doprowadzić przewody główne. Dwa rozdzielacze umieszczone obok siebie nie skrócą dojść tak jak dwa punkty rozmieszczone przy oddalonych częściach domu.

Nie ma jednej granicy powierzchni, po której przekroczeniu trzeba zamontować drugi rozdzielacz. Dla tej decyzji rozciągnięcie rzutu i przebieg rur mogą mieć większe znaczenie niż suma metrów kwadratowych.

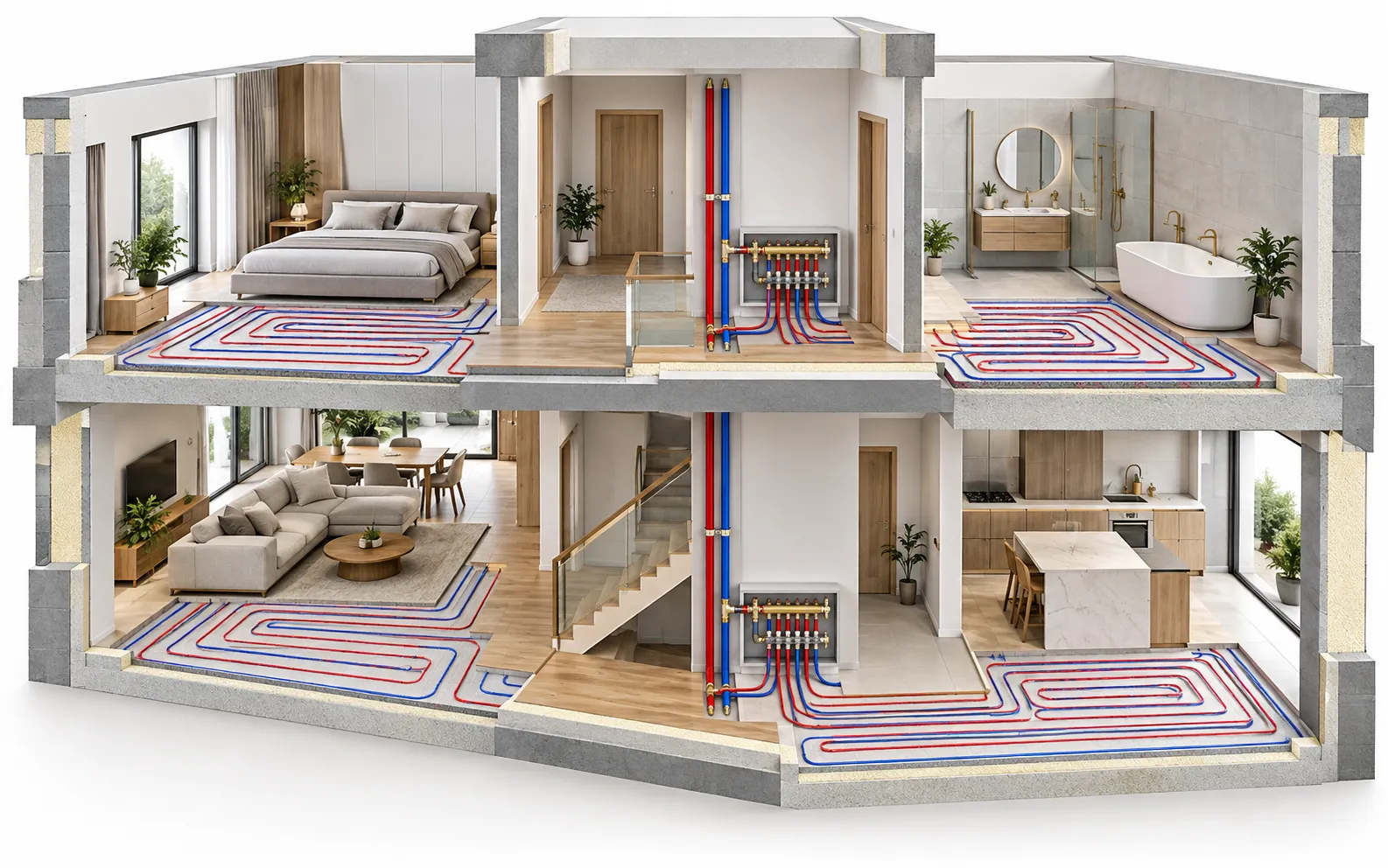

Parter i piętro: jak rozdzielić pętle?

Przy podłogówce na obu kondygnacjach warto sprawdzić wariant z rozdzielaczem na parterze i drugim na piętrze. Pętle pozostają wtedy blisko obsługiwanych pomieszczeń, a między poziomami prowadzi się odpowiednio dobrane przewody zasilające rozdzielacz piętra. Może to uprościć trasy i ograniczyć liczbę rur przechodzących przez strop.

Jeden wspólny rozdzielacz też może być rozwiązaniem poprawnym, zwłaszcza gdy obsługuje niewielką, blisko położoną grupę pętli. Trzeba jednak uwzględnić pełne długości obwodów biegnących na inną kondygnację oraz sposób ich napełniania i odpowietrzania. Samo stwierdzenie „wszystkie pętle mieszczą się na belce” nie wystarcza.

Czy do osobnego sterowania piętrem potrzebny jest drugi rozdzielacz?

Osobne temperatury pomieszczeń można uzyskać również przy jednym rozdzielaczu, jeżeli odpowiednie pętle mają właściwie dobrane zawory, siłowniki i sterowanie. Dwie szafki ułatwiają przestrzenny podział instalacji, ale same nie tworzą niezależnej regulacji.

Przy dwóch lokalizacjach sprawdź sposób połączenia sterowników, doprowadzenie zasilania i przekazywanie zapotrzebowania na ciepło. Rozwiązanie przewodowe i bezprzewodowe mają różne wymagania; liczba rozdzielaczy nie określa automatycznie liczby potrzebnych listew sterujących. Podłączenia elektryczne powinien wykonać instalator z odpowiednimi kwalifikacjami.

Czy pompa musi dodatkowo podnosić wodę na piętro?

W zamkniętej, prawidłowo napełnionej instalacji pompa obiegowa pokonuje opory przepływu. Nie dodaje się do nich wysokości piętra tak jak przy pompowaniu wody ze studni do otwartego punktu poboru. Zależność tę wyjaśniają materiały Caleffi o warunkach pracy instalacji wodnych.

Wysokość budynku pozostaje istotna dla ciśnienia napełnienia i doboru układu utrzymania ciśnienia. To osobne zagadnienie od wymaganej wysokości podnoszenia pompy obiegowej. Pionowe odcinki rur nadal mają długość i powodują straty ciśnienia podczas przepływu.

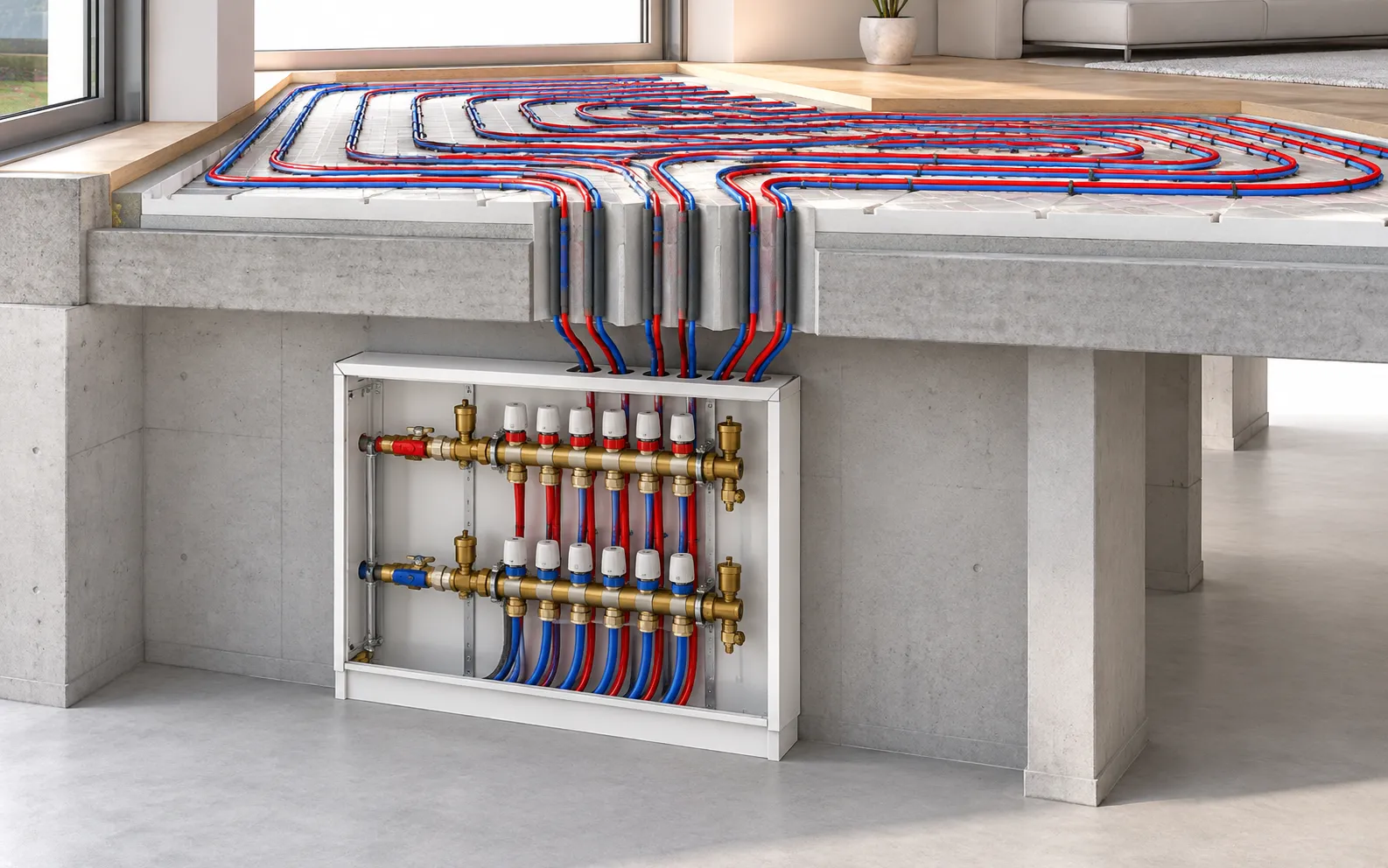

Czy rozdzielacz może być w piwnicy, poniżej pętli?

Rozdzielacz położony niżej niż ogrzewana podłoga może pracować, jeśli przewidziano odpowiednią hydraulikę oraz skuteczny sposób napełniania i usuwania powietrza. Nie należy jednak wybierać piwnicy wyłącznie dlatego, że obok znajduje się źródło ciepła.

Powietrze może gromadzić się w wyżej położonych fragmentach instalacji. Same odpowietrzniki na belkach w piwnicy nie gwarantują usunięcia go ze wszystkich pętli. Przed zatwierdzeniem takiego układu ustal, jak instalator napełni poszczególne obwody, usunie z nich powietrze i zapewni możliwość późniejszej obsługi.

Przykładowo poradnik techniczny ogrzewania podłogowego Uponor opisuje napełnianie i usuwanie powietrza kolejno z pojedynczych pętli przez przyłącza rozdzielacza. Położenie odpowietrznika nie zastępuje więc procedury uruchomienia. Szczegóły należy dobrać do rzeczywistego zestawu i jego instrukcji.

Do porównania dodaj długość każdej pary rur prowadzonej z piwnicy na parter lub piętro. Alternatywą jest pozostawienie źródła ciepła w piwnicy i doprowadzenie zasilania oraz powrotu do rozdzielaczy przy ogrzewanych strefach. Prace przy napełnianiu i próbie ciśnieniowej powierz instalatorowi, który uwzględni dopuszczalne parametry wszystkich elementów.

Jeden czy dwa rozdzielacze do podłogówki? Porównanie wariantów

Porównuj oba rozwiązania dla tych samych pomieszczeń i założeń cieplnych. Najpierw zaznacz położenie szafek oraz trasy rur na kopiach tego samego rzutu. Później zestaw pełne długości pętli, przepływy i obliczenia hydrauliczne.

Przykład obliczeniowy: ta sama podłoga, inne dojścia

Przyjmijmy hipotetyczny dom z czterema pętlami na parterze i czterema na piętrze. W każdej pętli odcinek ułożony w docelowej strefie grzewczej ma 70 m. Dla uproszczenia dojście zasilające i powrotne mają jednakową długość. Podane niżej odległości obejmują całą trasę dojścia, także jej części pionowe.

• Wariant A: jeden rozdzielacz w holu na parterze. Każde dojście do strefy na parterze ma 3 m, a do strefy na piętrze 12 m.
• Wariant B: po jednym rozdzielaczu w holu każdej kondygnacji. Każde dojście do przypisanej strefy ma 3 m.

To uproszczony przykład długości rur, a nie projekt wykonawczy ani układ zweryfikowany hydraulicznie. Przyjęte 70 m nie stanowi zalecanej długości pętli dla dowolnej rury.

W tym przykładzie przeniesienie czterech pętli piętra do lokalnego rozdzielacza skraca każdą z nich o 18 m, a wszystkie pętle łącznie o 72 m. Do wariantu B trzeba jednak doliczyć przewody główne doprowadzające czynnik do drugiej szafki. 72 m to różnica długości rur pętli, a nie oszczędność całej instalacji ani wynik obliczenia oporów.

Po ustaleniu podziału porównaj rozdzielacze do ogrzewania podłogowego pod względem liczby sekcji, wymaganych przepływów i wyposażenia. W przykładzie potrzebny byłby wariant ośmioobwodowy albo dwa czteroobwodowe, pod warunkiem potwierdzenia ich parametrów hydraulicznych.

Jak porównać przepływy i opory?

Przepływ wymagany przez rozdzielacz ustala się z przepływów przypisanych do niego pętli. Podział na dwie szafki nie zmniejsza sam z siebie zapotrzebowania na ciepło. Przewód wspólny musi przenieść łączny przepływ obsługiwanych gałęzi w przyjętych warunkach pracy.

Przy doborze jednej pompy do układu równoległego sprawdza się drogę o największych wymaganych stratach ciśnienia, wraz z odcinkami wspólnymi. Nie sumuje się oporów wszystkich pętli tak, jakby woda przepływała przez nie kolejno. Krótsza pętla nie przesądza o wyniku, jeśli nowa trasa zasilająca lub armatura mają duże opory.

Dwa rozdzielacze mogą pracować z jedną odpowiednio dobraną pompą. Dodatkowa pompa lub mieszacz wymagają uzasadnienia schematem hydraulicznym i parametrami zasilania. Nie wynikają automatycznie z dołożenia drugiej szafki. Oba rozdzielacze wymagają też zapewnienia projektowych przepływów i prawidłowego zrównoważenia instalacji.

Co uwzględnić w wycenie?

Poproś o wycenę obu wariantów w takim samym zakresie. Oprócz rozdzielaczy zestaw szafki, przewody główne i ich izolację, zawory odcinające, przyłącza, elementy napełniania, sterowanie oraz robociznę. Liczba siłowników zależy od sterowanych pętli, więc przy zachowaniu tego samego podziału nie musi wzrosnąć po zastosowaniu drugiej szafki.

Uwzględnij również wykonanie przejść, możliwość poprowadzenia rur w podłodze i późniejszy dostęp serwisowy. Porównanie ceny jednej większej belki z ceną dwóch mniejszych pomija znaczną część różnic między tymi rozwiązaniami.

O co zapytać projektanta i instalatora?

Przed zamówieniem rozdzielaczy poproś o wskazanie poniższych danych na rzucie i w zestawieniu instalacji:

1. Które pętle trafią do każdej szafki i jakie pomieszczenia obsługują?
2. Jakie są pełne długości pętli po doliczeniu zasilania, powrotu i odcinków pionowych?
3. Czy wybrany system rur i obliczenia hydrauliczne pozwalają zastosować takie długości przy wymaganych przepływach?
4. Jak zostaną poprowadzone oraz zaizolowane przewody główne i dojścia przez pozostałe pomieszczenia?
5. Jakie przepływy i straty ciśnienia przyjęto dla obu wariantów? Która droga przepływu wyznacza wymagania pompy?
6. Jak będą realizowane regulacja temperatury, komunikacja sterowników i współpraca ze źródłem ciepła?
7. Czy każdy rozdzielacz będzie można odciąć i obsłużyć, a pętle skutecznie napełnić oraz odpowietrzyć?
8. Co obejmuje różnica w cenie materiałów i wykonania?

Poproś o zatwierdzenie lokalizacji przed układaniem rur. Jeżeli wykonawca proponuje zmianę położenia szafki, powinien sprawdzić wynikające z niej długości i hydraulikę, a następnie uaktualnić zestawienie pętli.
