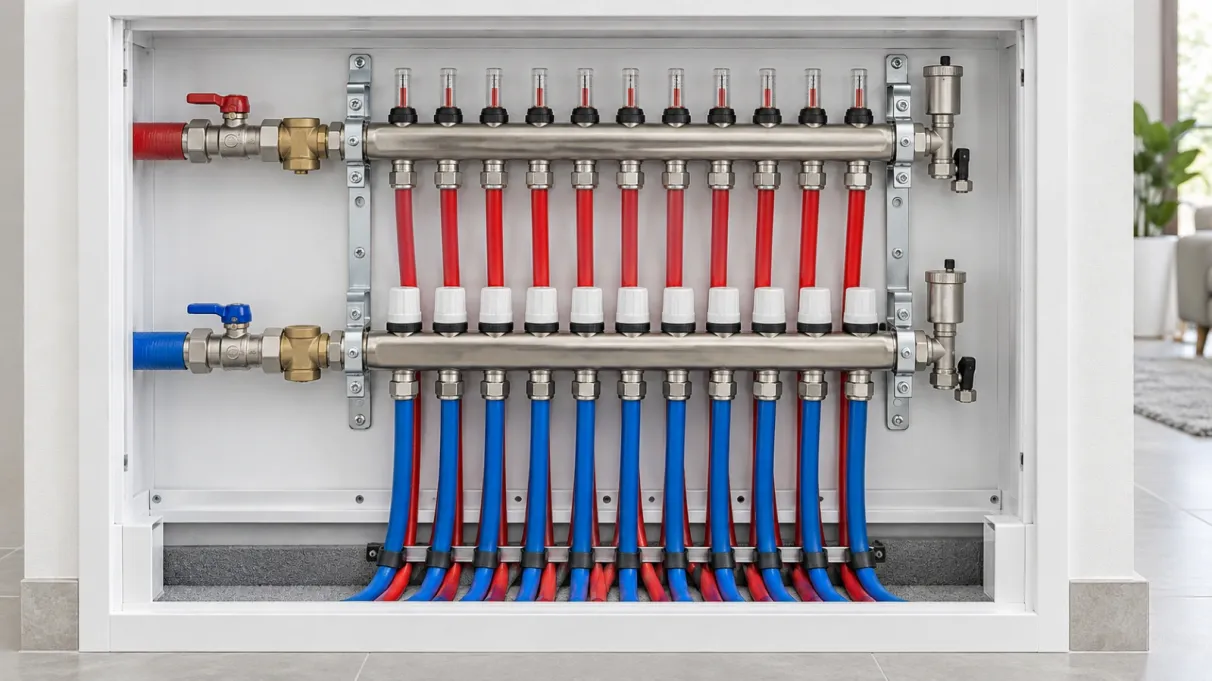

Ile obwodów rozdzielacza do podłogówki? Dobór do pętli, a nie tylko do metrażu
Liczbę obwodów rozdzielacza do podłogówki dobiera się do liczby pętli ogrzewania podłogowego przypisanych do danego rozdzielacza, a nie bezpośrednio do metrażu domu. Jeżeli projekt przewiduje osiem pętli doprowadzonych do jednej szafki, potrzebujesz co najmniej ośmiu sekcji. Jeden pokój może mieć dwie lub trzy pętle, a dwa domy o identycznej powierzchni mogą wymagać rozdzielaczy o zupełnie innej liczbie obwodów.
Spis treści:
- Pętla, obwód, sekcja i strefa — co właściwie liczymy?
- Jak odczytać liczbę sekcji z projektu?
- Czy do 100 lub 150 m² pasuje zawsze ta sama liczba obwodów?
- Kiedy wybrać rozdzielacz 6-, 8-, 10-, 12-obwodowy lub większy?
- Czy warto zostawić wolny obwód?
- Jeden duży czy dwa mniejsze rozdzielacze?
- Jak policzyć obwody przed zamówieniem rozdzielacza?
- Najczęstsze błędy przy wyborze liczby obwodów
Pętla, obwód, sekcja i strefa — co właściwie liczymy?

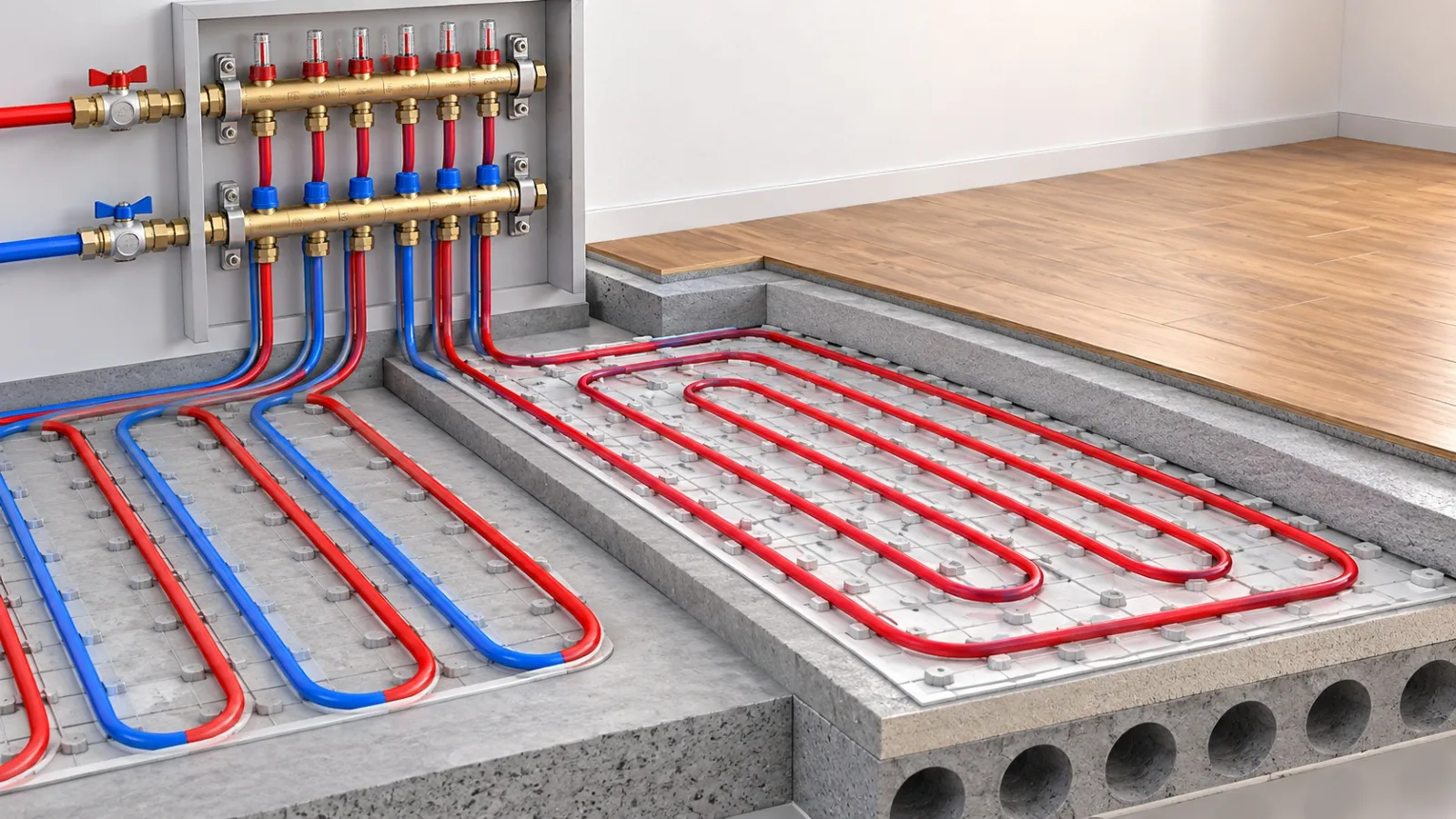

Przy doborze rozdzielacza najłatwiej o pomyłkę już na etapie nazewnictwa. W ogrzewaniu podłogowym określenia pętla i obwód hydrauliczny odnoszą się do odcinka rury, którym czynnik grzewczy wypływa z rozdzielacza, przechodzi przez ogrzewaną powierzchnię i wraca na belkę powrotną. Każda taka pętla potrzebuje osobnego podłączenia.
Jedna sekcja rozdzielacza obsługuje jedną pętlę. Jeden jej koniec podłącza się do belki zasilającej, a drugi do belki powrotnej. Dlatego przy ośmiu pętlach przypisanych do danego rozdzielacza punktem wyjścia jest rozdzielacz ośmioobwodowy.
Strefa sterowania nie musi natomiast oznaczać jednej pętli. Duży salon może mieć kilka pętli, które są sterowane wspólnie z jednego regulatora pokojowego. Z drugiej strony dwa pomieszczenia mogą mieć osobne pętle i niezależne sterowanie. Nie należy więc ustalać liczby sekcji ani na podstawie liczby termostatów, ani liczby pokoi.
| Pojęcie | Co oznacza? | Czy wyznacza liczbę sekcji? |
|---|---|---|
| Pętla | Jeden zamknięty obwód rury ogrzewania podłogowego. | Tak. Każda pętla wymaga jednej sekcji. |
| Obwód | W tym zastosowaniu najczęściej pojedynczy obwód hydrauliczny, czyli pętla. | Tak. |
| Sekcja rozdzielacza | Para przyłączy na belce zasilającej i powrotnej przeznaczona dla jednej pętli. | To właśnie liczbę sekcji dobierasz do liczby pętli. |
| Strefa | Obszar sterowany wspólnie, np. salon albo sypialnia. | Nie bezpośrednio. Jedna strefa może obejmować kilka pętli. |
Liczba sekcji to jednak tylko jeden z parametrów. Przed zakupem trzeba sprawdzić także wymagane przepływy, przyłącza, wyposażenie, sterowanie oraz miejsce montażu. Te zagadnienia szerzej opisuje poradnik pokazujący pozostałe kryteria doboru rozdzielacza.
Jak odczytać liczbę sekcji z projektu?

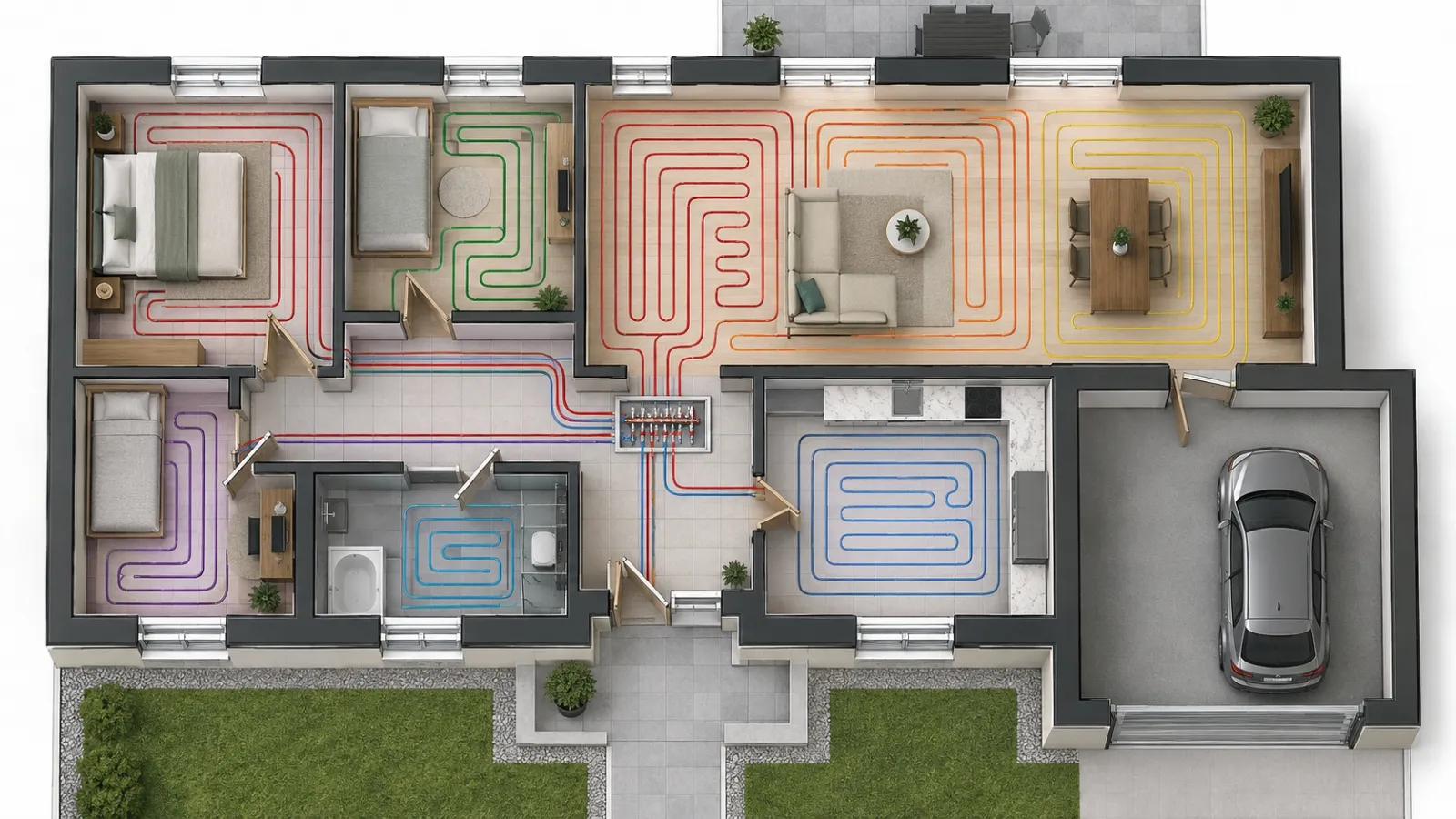

Najlepszym źródłem jest zestawienie pętli w projekcie ogrzewania podłogowego. Nie patrz tylko na rzut domu. Poszukaj oznaczeń poszczególnych obwodów, ich przypisania do rozdzielacza oraz projektowych przepływów. Jeżeli w budynku występują dwa rozdzielacze, pętle trzeba policzyć osobno dla każdego z nich.
Praktyczna metoda jest prosta: utwórz tabelę i wpisz do niej każdą pętlę jako osobny wiersz. Jeśli salon ma oznaczenia P1, P2 i P3, są to trzy obwody, nawet jeśli wszystkie ogrzewają jedno pomieszczenie.
| Pomieszczenie | Identyfikator pętli | Rozdzielacz | Przepływ projektowy |
|---|---|---|---|
| Salon | P1 | R1 | Przepisać z projektu |
| Salon | P2 | R1 | Przepisać z projektu |
| Kuchnia | P3 | R1 | Przepisać z projektu |
| Sypialnia | P4 | R1 | Przepisać z projektu |
| Łazienka | P5 | R1 | Przepisać z projektu |
W takim przykładzie rozdzielacz R1 musi obsłużyć co najmniej pięć pętli. Projektowy przepływ warto przepisać od razu, ponieważ później będzie potrzebny do sprawdzenia możliwości regulacji i do uruchomienia instalacji.
Z projektu należy również odczytać rodzaj i wymiar przewodów. Oznaczenie dobieranych rur do ogrzewania podłogowego musi odpowiadać później zastosowanym złączkom i wymaganiom konkretnego systemu. Nie należy przyjmować jednej uniwersalnej maksymalnej długości pętli bez uwzględnienia średnicy rury, wymaganych przepływów i obliczeń hydraulicznych.
Czy do 100 lub 150 m² pasuje zawsze ta sama liczba obwodów?
Nie ma wiarygodnej reguły typu „100 m² = 8 obwodów” albo „150 m² = 12 obwodów”. Metraż może służyć najwyżej do bardzo wstępnej orientacji. Liczbę pętli zmieniają między innymi układ pomieszczeń, powierzchnia faktycznie ogrzewana, rozstaw rur, wymagane moce, konstrukcja podłogi, przebieg rur oraz ograniczenia hydrauliczne zastosowanego systemu.

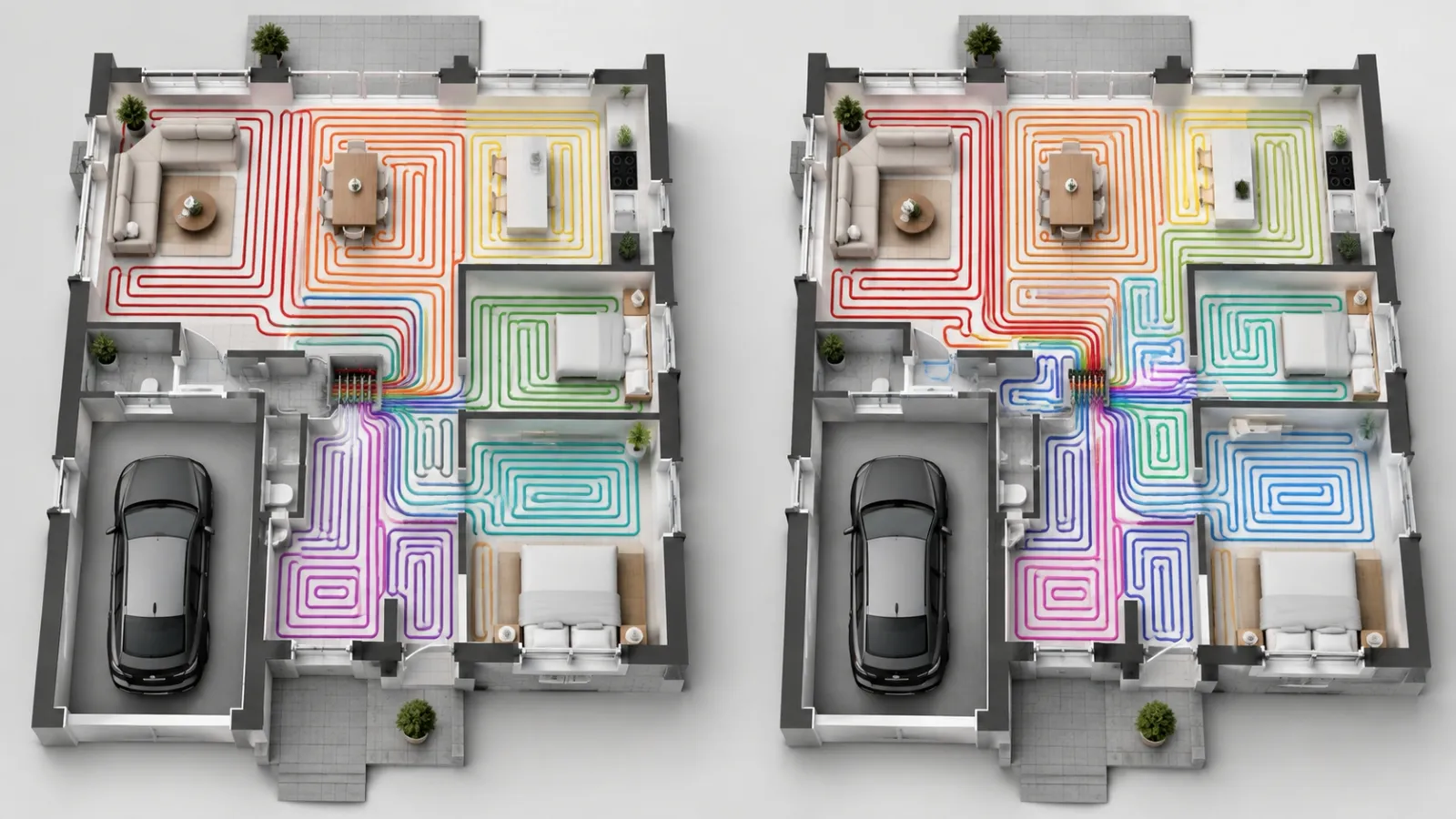

Dobrym przykładem są dwa hipotetyczne domy o tej samej powierzchni ogrzewanej 120 m². Poniższe zestawienie nie jest projektem instalacji ani gotowym zaleceniem. Pokazuje tylko, dlaczego sam metraż nie określa liczby obwodów.
| Strefa | Przykład A | Przykład B |
|---|---|---|
| Salon i część dzienna | 2 pętle | 3 pętle |
| Kuchnia | Wspólna ze strefą dzienną | 1 osobna pętla |
| 3 sypialnie | 3 pętle | 3 pętle |
| 2 łazienki | 2 pętle | 2 pętle |
| Hol | 1 pętla | 1 pętla |
| Wiatrołap | Wspólny z holem | 1 osobna pętla |
| Łącznie | 8 pętli | 11 pętli |
Oba warianty mają dokładnie ten sam metraż w przykładzie, a mimo to wymagają innej liczby sekcji. O rzeczywistym podziale powinien zdecydować projekt. Nie należy na podstawie tej tabeli przyjmować, że którykolwiek z wariantów jest właściwy dla dowolnego domu o powierzchni 120 m².
Po zliczeniu rzeczywistych pętli przypisanych do konkretnej szafki możesz porównać rozdzielacze o różnej liczbie obwodów. Oprócz liczby sekcji sprawdź zakres przepływomierzy, przyłącza, wyposażenie oraz wymiary całego zestawu.

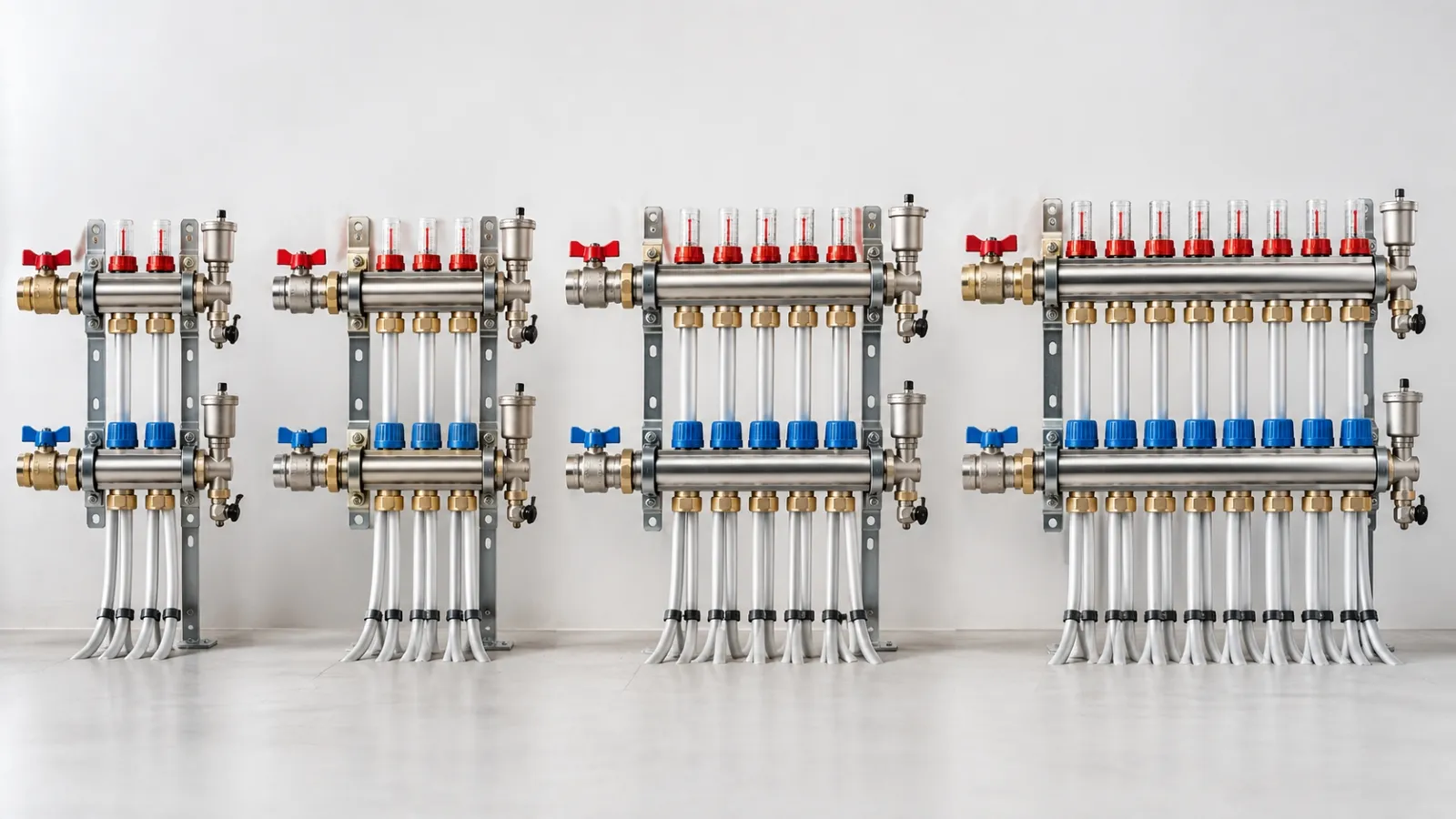

Kiedy wybrać rozdzielacz 6-, 8-, 10-, 12-obwodowy lub większy?
Wybór konkretnego wariantu zaczyna się od gotowej listy pętli. Jeśli do jednego rozdzielacza prowadzi sześć pętli, potrzebujesz sześciu aktywnych sekcji. Osiem pętli oznacza osiem sekcji, dziesięć pętli dziesięć sekcji i tak dalej.
| Pętle przypisane do rozdzielacza | Minimalna liczba potrzebnych sekcji | Co jeszcze sprawdzić? |
|---|---|---|
| 6 | 6 | Przepływy, przyłącza, wyposażenie i miejsce w szafce. |
| 8 | 8 | Zakres regulacji przepływów i wymiary zestawu. |
| 10 | 10 | Łączny przepływ instalacji oraz warunki pracy konkretnego modelu. |
| 12 | 12 | Gabaryty, hydraulikę i sens prowadzenia wszystkich pętli do jednej lokalizacji. |
| Więcej niż 12 | Zgodnie z liczbą pętli | Dostępność odpowiedniego wariantu, jego parametry hydrauliczne, szafkę i alternatywę w postaci podziału instalacji. |
Więcej wyjść nie oznacza automatycznie lepszego rozdzielacza. Liczba sekcji określa możliwość podłączenia odpowiedniej liczby pętli, ale nie potwierdza jeszcze, że konkretny model spełnia wymagania całej instalacji. Szczególnie przy większych układach trzeba uwzględnić sumaryczny przepływ, straty ciśnienia, zakres regulacji i warunki określone w dokumentacji urządzenia.
Nie ma też powodu, aby wybierać wariant 12-obwodowy tylko dlatego, że dom ma określony metraż. Jeżeli projekt przewiduje osiem pętli, to właśnie osiem pętli jest informacją wyjściową do doboru.
Czy warto zostawić wolny obwód?
Wolna sekcja może mieć sens, jeśli istnieje konkretny plan późniejszej rozbudowy. Przykładem może być pomieszczenie, które zostanie wykończone w kolejnym etapie, albo przygotowane w projekcie przyszłe rozszerzenie instalacji. Wtedy już podczas wyboru trzeba przewidzieć również miejsce w szafce i sposób późniejszego prowadzenia rur.
Nie ma natomiast potrzeby automatycznie kupować rozdzielacza większego o jedną lub dwie sekcje wyłącznie „na zapas”. Większy zestaw zajmuje więcej miejsca, a niewykorzystane odejścia wymagają prawidłowego zamknięcia zgodnego z konstrukcją i zaleceniami producenta.
Jeśli plan rozbudowy jest realny, sprawdź od razu, czy wybrana szafka pomieści większy rozdzielacz wraz z zaworami, przepływomierzami, ewentualnymi siłownikami i pozostałym wyposażeniem. Sama informacja „szafka na X sekcji” nie zastępuje kontroli rzeczywistych wymiarów kompletnego zestawu.

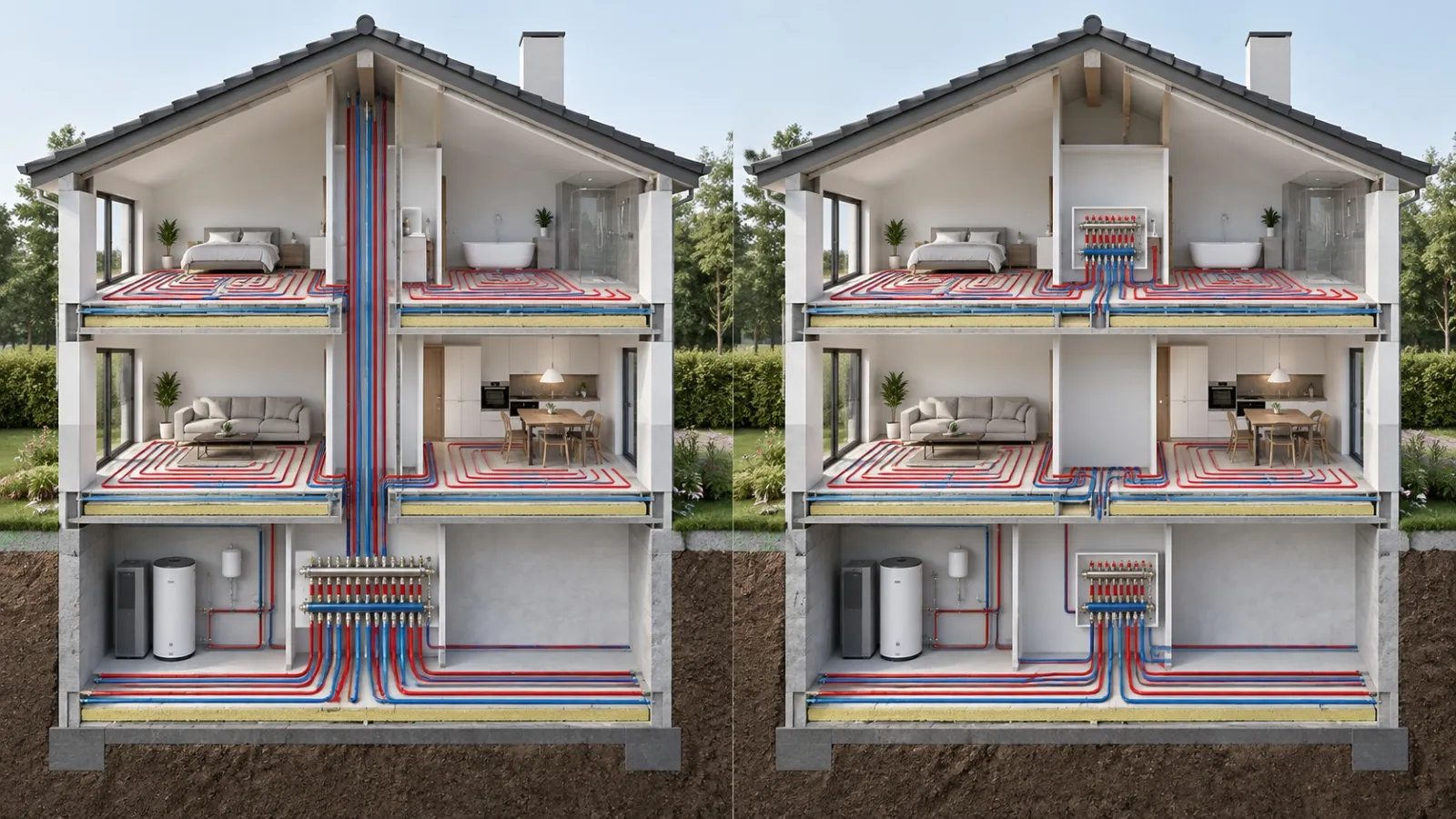

Jeden duży czy dwa mniejsze rozdzielacze?
Duża liczba pętli nie oznacza automatycznie, że wszystkie powinny trafiać do jednego miejsca. W domu piętrowym albo budynku o rozległym rzucie projektant może rozdzielić instalację pomiędzy dwa punkty, aby ograniczyć długość dojść i ułatwić prowadzenie obwodów.
Przykładowo oddzielny rozdzielacz na parterze i piętrze może uporządkować instalację, ale oznacza również dwa miejsca montażu, dodatkową armaturę i konieczność prawidłowego rozwiązania hydrauliki całego układu. Z kolei jeden większy rozdzielacz upraszcza liczbę punktów serwisowych, lecz może wymagać dłuższych tras doprowadzających pętle.
Na etapie liczenia obwodów wystarczy więc ustalić, które pętle są przypisane do konkretnego rozdzielacza. Decyzja o lokalizacji jednego lub kilku rozdzielaczy powinna wynikać z projektu instalacji, a nie z arbitralnej granicy typu „powyżej 12 obwodów zawsze dwa”.
Jak policzyć obwody przed zamówieniem rozdzielacza?
Jeżeli masz projekt, przejdź po nim pętla po pętli. Dla każdego planowanego rozdzielacza wykonaj osobne zestawienie. Poniższy formularz pozwala uporządkować informacje bez zgadywania liczby sekcji z samej powierzchni domu.
| Do sprawdzenia | Co wpisać? |
|---|---|
| 1. Oznaczenie rozdzielacza | Numer lub lokalizacja, np. R1 parter. |
| 2. Liczba przypisanych pętli | Zlicz wszystkie oznaczenia pętli z projektu. |
| 3. Pomieszczenia obsługiwane przez pętle | Zapisz, które pętle należą do którego pomieszczenia lub strefy. |
| 4. Przepływ projektowy każdej pętli | Przepisz wartości z obliczeń instalacji. |
| 5. Rodzaj i wymiar rury | Sprawdź średnicę zewnętrzną i grubość ścianki. |
| 6. Planowana rozbudowa | Zapisz konkretną przyszłą pętlę, jeśli rzeczywiście jest przewidziana. |
| 7. Dostępne miejsce | Sprawdź wymiary szafki i przestrzeń na kompletny zestaw. |
| 8. Liczba potrzebnych sekcji | Co najmniej tyle, ile pętli przypisano do tego rozdzielacza. |
Jeżeli w projekcie R1 ma osiem pętli, a R2 sześć, nie szukasz jednego „rozdzielacza do całego domu 14 obwodów”. Punktem wyjścia są dwa oddzielne zestawy odpowiadające podziałowi instalacji: osiem sekcji dla R1 i sześć dla R2. Dopiero potem weryfikujesz pozostałe parametry każdego urządzenia.
Najczęstsze błędy przy wyborze liczby obwodów
Najczęstszym błędem jest kupowanie rozdzielacza na podstawie tabeli „metraż = liczba obwodów” bez sprawdzenia projektu. Takie zestawienia mogą być orientacyjne, lecz dwa budynki o tej samej powierzchni nie muszą mieć tej samej liczby pętli.
- Liczenie pomieszczeń zamiast pętli. Duże pomieszczenie może wymagać kilku obwodów.
- Liczenie termostatów zamiast pętli. Jeden regulator może sterować więcej niż jednym obwodem.
- Automatyczne dodawanie zapasu. Wolną sekcję planuj wtedy, gdy istnieje rzeczywisty scenariusz rozbudowy.
- Patrzenie wyłącznie na liczbę króćców. Trzeba jeszcze zweryfikować przepływy, przyłącza, wyposażenie i parametry hydrauliczne rozdzielacza.
- Pomijanie wymiarów szafki. Większa liczba sekcji zwiększa szerokość zestawu, a dodatkowe zawory lub automatyka również zajmują miejsce.
- Zakładanie jednej maksymalnej długości pętli dla każdej instalacji. Dopuszczalny podział obwodów zależy między innymi od rury, wymaganego przepływu i hydrauliki konkretnego systemu.
Najbezpieczniejsza kolejność jest więc odwrotna do popularnego zgadywania po powierzchni: najpierw projekt i lista pętli, następnie liczba sekcji, projektowe przepływy oraz parametry hydrauliczne, a dopiero potem wybór konkretnego wariantu rozdzielacza i szafki. Dzięki temu liczba obwodów wynika z rzeczywistej instalacji, a nie z przypadkowego przelicznika metrów kwadratowych.
