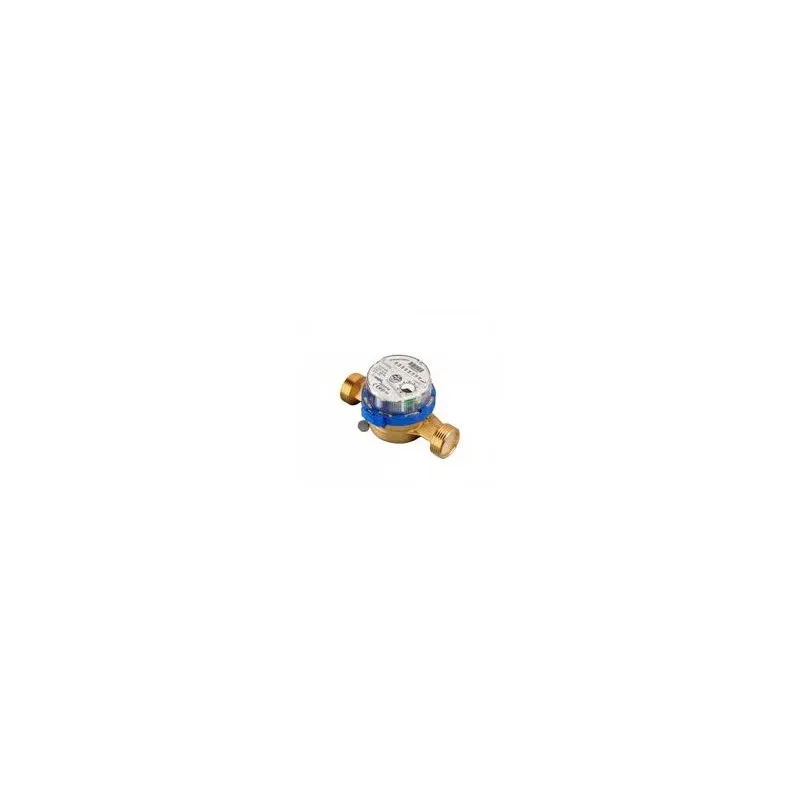

Wodomierz zimnej wody Apator JS 4,0-02 Smart+ 3/4" DN20

Wodomierz zimnej wody Apator JS 4,0-02 Smart+ 3/4" DN20 (kod producenta 60-3164003-D76) to jednostrumieniowy, suchobieżny przyrząd pomiarowy zaprojektowany do precyzyjnego określania zużycia zimnej wody użytkowej w budownictwie jedno- oraz wielorodzinnym.

Konstrukcja i parametry metrologiczne

Przyrząd cechuje się mosiężną konstrukcją korpusu oraz suchobieżnym mechanizmem zliczającym z ośmiobębenkowym liczydłem o klasie szczelności IP65. Liczydło jest odporne na zaparowanie, co ułatwia odczyt wskazań w trudnych warunkach otoczenia. Wodomierz jest zabezpieczony przed działaniem zewnętrznego pola magnetycznego dzięki zastosowaniu specjalnego ekranowania. Dwustronnie łożyskowany wirnik gwarantuje długotrwałą stabilność metrologiczną, a konstrukcja liczydła zapewnia blokadę obrotu o kąt większy niż 360°, co zapobiega mechanicznym ingerencjom.

Zdalny odczyt i współpraca z systemami AMR

Seria Smart+ została fabrycznie przystosowana do montażu dedykowanych nakładek komunikacyjnych, co umożliwia wdrożenie systemów zdalnego odczytu wskazań. Urządzenie współpracuje z nakładkami radiowymi działającymi w standardzie Wireless M-Bus, nakładkami przewodowymi M-Bus oraz nadajnikami impulsowymi. Pozwala to na pełną automatyzację odczytów i monitorowanie zużycia wody bez konieczności bezpośredniego dostępu do urządzenia pomiarowego. Po zainstalowaniu modułu radiowego możliwa jest automatyczna sygnalizacja anomalii, takich jak wsteczny przepływ wody czy demontaż nakładki.

Zastosowanie i montaż w instalacji

Model przeznaczony jest do montażu w instalacjach przesyłu wody zimnej o temperaturze do 50 °C. Średnica nominalna urządzenia to DN20, a gwinty przyłączeniowe korpusu mają rozmiar G 1 (gwint zewnętrzny), co odpowiada instalacjom z rurociągiem o przekroju 3/4 cala. Maksymalne ciśnienie robocze w instalacji wynosi 1,6 MPa. Urządzenie można instalować w pozycji poziomej z liczydłem skierowanym w górę (klasa metrologiczna R100-H) lub w pozycji pionowej (klasa R50-V).

Specyfikacja techniczna
