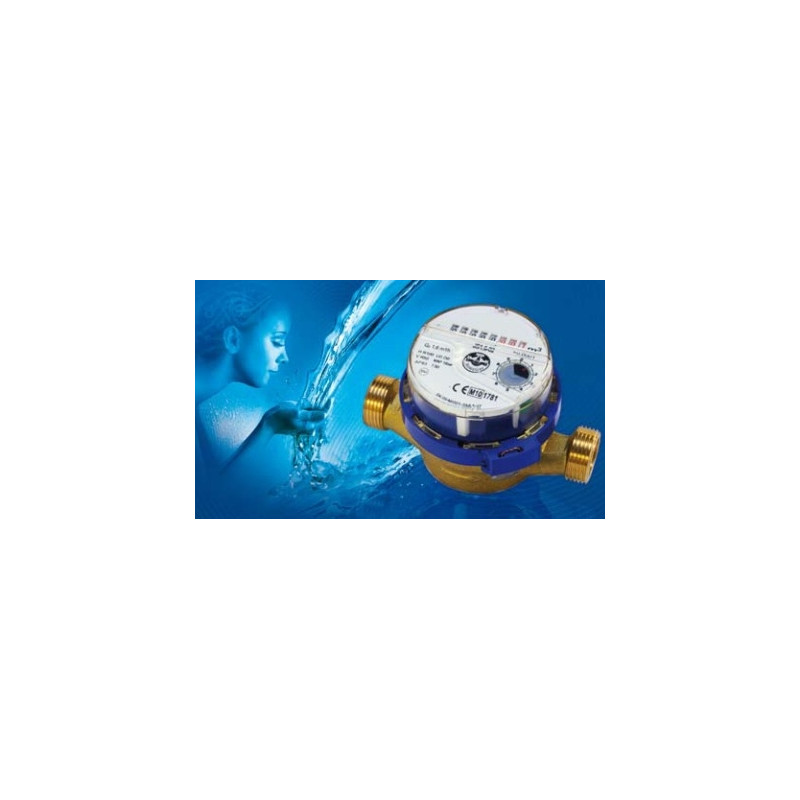

Wodomierz Apator JS 2,5-G1-02 3/4" Smart+ DN20 zimna woda

Suchobieżny Wodomierz Apator JS 2,5-G1-02 z serii Smart+ to precyzyjny przyrząd pomiarowy przeznaczony do montażu w domowych i komercyjnych sieciach dystrybucji zimnej wody o temperaturze do 50 °C.

Konstrukcja i parametry metrologiczne

Wodomierz skrzydełkowy charakteryzuje się suchobieżną konstrukcją, w której mechanizm zliczający jest całkowicie odizolowany od przepływającej wody. Rozwiązanie to zapobiega osadzaniu się zanieczyszczeń na tarczy liczydła i gwarantuje jego czytelność przez cały okres eksploatacji. Urządzenie zapewnia wysoką klasę dokładności pomiarowej R100 w pozycji poziomej oraz R50 w pionowej. Niski próg rozruchu wynoszący 8 dm³/h pozwala na rejestrację nawet minimalnych poborów wody w instalacji.

Korpus wykonany z wysokiej jakości mosiądzu gwarantuje wysoką odporność na uszkodzenia mechaniczne oraz wysokie ciśnienie robocze do 16 bar. Wirnik wodomierza jest dwustronnie łożyskowany, co bezpośrednio wpływa na trwałość mechaniczną oraz stabilność parametrów metrologicznych w czasie.

Dostosowanie do zdalnego odczytu radiowego

Wersja konstrukcyjna 02 została wyposażona w ośmio bębenkowe liczydło obrotowe w zakresie 358 stopni, które ułatwia manualny odczyt tarczy w trudnodostępnych miejscach montażowych. Konstrukcja tarczy jest w pełni przystosowana do montażu nakładek komunikacyjnych. Umożliwia to bezproblemową rozbudowę o dedykowane nakładki radiowe pracujące w standardzie Wireless M-Bus, nakładki impulsowe lub moduły M-Bus. Dzięki temu urządzenie może zostać włączone w systemy zdalnego odczytu, bez konieczności demontażu wodomierza z instalacji.

Zabezpieczenia antymagnetyczne i ochrona przed ingerencją

Urządzenie posiada zaawansowane zabezpieczenie przed działaniem silnego zewnętrznego pola magnetycznego, co czyni go jednym z najlepiej chronionych wodomierzy suchobieżnych na rynku. Zastosowanie specjalnych ekranów oraz konstrukcja sprzęgła magnetycznego eliminują ryzyko zafałszowania pomiaru przez nieuprawnione próby wpływania na liczydło. Dodatkowo mechanizm zliczający posiada blokadę obrotu o kąt większy niż 360 stopni oraz mechaniczne plomby sygnalizujące próby ingerencji zewnętrznej.

Kompatybilność i warunki montażu

Wodomierz montuje się w rurociągach poziomych z liczydłem skierowanym do góry lub z boku, a także w rurociągach pionowych. Urządzenie ma średnicę nominalną DN20, co odpowiada przyłączu rurociągu 3/4". Sam korpus wodomierza wyposażony jest w gwinty zewnętrzne o rozmiarze G 1, do których stosuje się standardowe śrubunki wodomierzowe. Długość montażowa korpusu wynosi dokładnie 130 mm. Konstrukcja typu U0D0 sprawia, że wodomierz nie wymaga stosowania prostych odcinków rur przed i za urządzeniem, co ułatwia instalację w ograniczonej przestrzeni.
