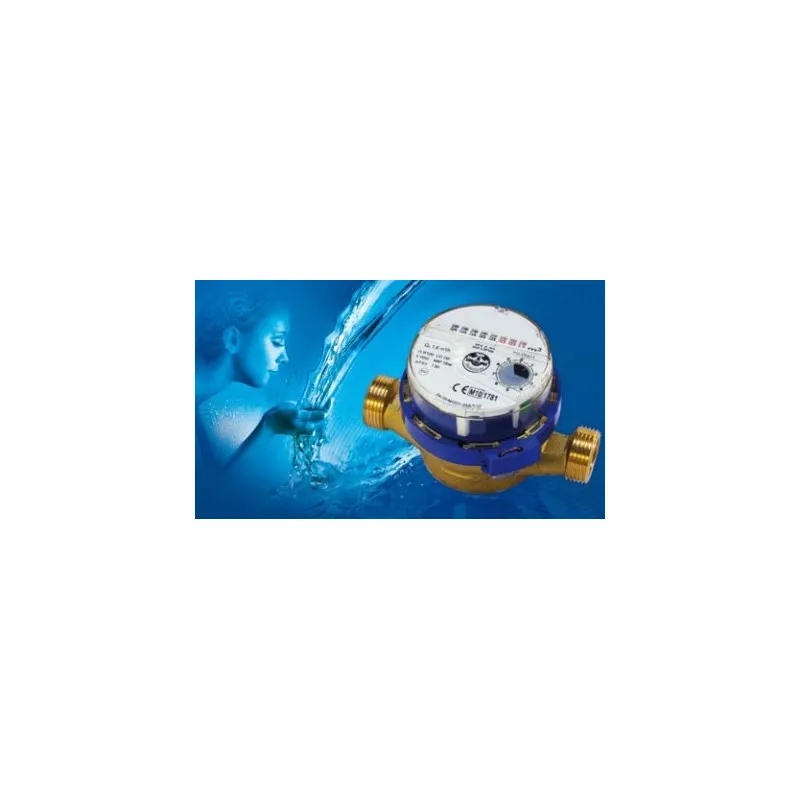

Wodomierz Apator JS 2,5-02 Smart+ DN15 1/2 c.w. R100

Wodomierz skrzydełkowy jednostrumieniowy Apator Powogaz JS 2,5-02 Smart+ o średnicy nominalnej DN15 przeznaczony jest do pomiaru przepływu i objętości wody zimnej o temperaturze do 50 °C.

Zasada działania i konstrukcja liczydła

Suchobieżny mechanizm pomiarowy został całkowicie odizolowany od przepływającego strumienia medium, co chroni elementy zliczające przed osadzaniem się zanieczyszczeń i osadów. Ośmiobębenkowe liczydło charakteryzuje się podwyższoną szczelnością oraz odpornością na zaparowanie tarczy. Konstrukcja korpusu wykonana z mosiądzu zapewnia stabilność mechaniczną przy maksymalnym ciśnieniu roboczym do 16 bar.

Zabezpieczenia i odporność na ingerencję

Urządzenie wyposażono w opatentowane zabezpieczenie antymagnetyczne typu SN+, które przewyższa wymagania normy PN-EN 14154 w zakresie odporności na działanie zewnętrznego pola magnetycznego. Dodatkowo mechanizm posiada blokadę obrotu liczydła o kąt większy niż 358°, co zapobiega mechanicznym próbom ingerencji w odczyt wskazań oraz chroni przed uszkodzeniem podczas mrozów.

Klasa metrologiczna i pozycje montażowe

Zgodnie z dyrektywą MID, wodomierz zapewnia dokładność pomiarów w szerokim zakresie przepływów. W pozycji poziomej z liczydłem skierowanym ku górze urządzenie pracuje w klasie metrologicznej R100, natomiast przy montażu w pionie lub z liczydłem na bok zachowuje klasę metrologiczną R50. Pozwala to na elastyczne dostosowanie sposobu zabudowy w rurociągu bez utraty stabilności odczytów.

Zastosowanie i zdalny odczyt danych

Model ten znajduje zastosowanie w domowych oraz komercyjnych instalacjach doprowadzających zimną wodę. Konstrukcja przyłączeniowa o gwincie zewnętrznym G 3/4 współpracuje ze standardowymi śrubunkami 1/2 cala. Wersja oznaczona jako Smart+ jest fabrycznie przystosowana do montażu nakładek komunikacyjnych, w tym modułów radiowych Wireless M-Bus, modułów impulsowych NK oraz modułów przewodowych M-Bus, co umożliwia bezinwazyjną integrację z systemami zdalnego odczytu wskazań.
