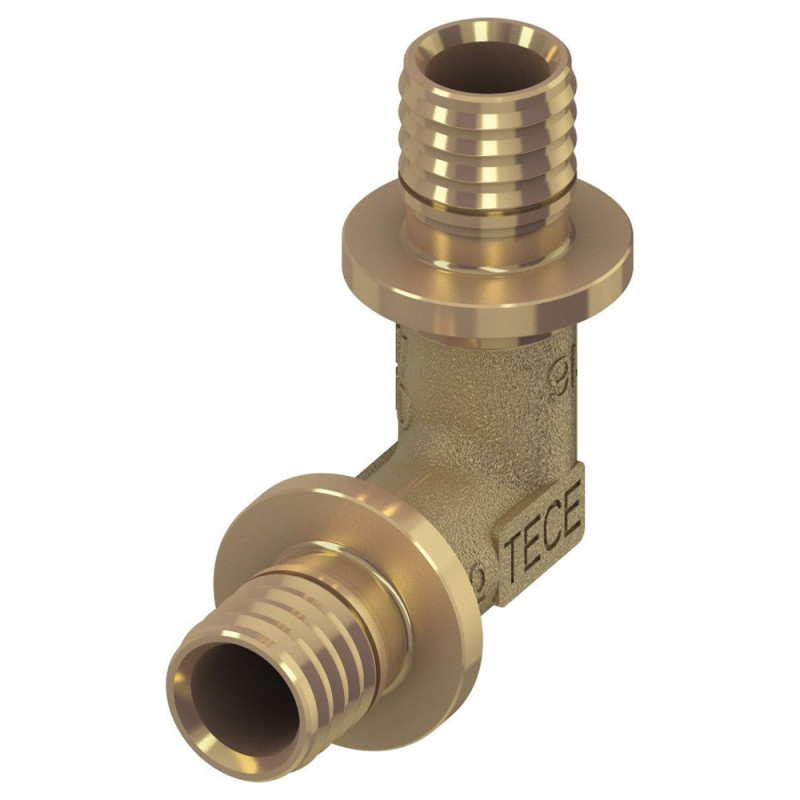

Kolano TECEflex 90 stopni 16 x 16 mm TECE 767016

Kolano TECEflex 90 stopni 16 x 16 mm łączy dwa odcinki rur systemu TECEflex i zmienia kierunek instalacji pod kątem 90 stopni. Materiał mosiądz standardowy oraz rozmiar 16 x 16 mm odpowiadają połączeniom wykonywanym techniką zaciskania osiowego.

Zastosowanie kolana TECEflex 90 stopni

Ta kształtka służy do zmiany kierunku trasy rur TECEflex w miejscu, w którym potrzebne jest załamanie pod kątem 90 stopni. Przyłącza 16 x 16 mm pozwalają połączyć dwa odcinki rury o tym samym rozmiarze, bez redukcji.

Produkt pasuje do systemu TECEflex i jest przeznaczony dla instalatora kompletującego odcinek instalacji oraz dla osoby prowadzącej remont według istniejącego rozmiaru rur. Zastosowanie kształtki ogranicza się do połączeń zgodnych z technologią TECEflex.

Cechy i zalety

Cechy kolana TECEflex wynikają z powtarzalnego kąta, dwóch jednakowych przyłączy oraz sposobu wykonania połączenia.

• Rozmiar przyłączy 16 x 16 mm pozwala połączyć dwa odcinki rury o tej samej średnicy.
• Kąt 90 stopni umożliwia zmianę kierunku trasy w narożniku instalacji.
• Połączenie bez o-ringów wykorzystuje uszczelnienie materiałem rury, bez dodatkowych pierścieni uszczelniających.
• Wymiary montażowe Z1 23 mm i L1 38 mm ułatwiają zaplanowanie miejsca na kształtkę.

Montaż i kompatybilność

Montaż kolana TECEflex wykonuje się przez osiowe zaciskanie. Końcówkę rury należy rozszerzyć, wsunąć złączkę, a następnie nasunąć tuleję zaciskową do kołnierza. Do wykonania połączenia potrzebne są narzędzia systemowe TECEflex.

Tuleje zaciskowe TECEflex 16 mm zamawia się oddzielnie i dobiera do rodzaju zastosowanej rury. Razem z kolanem kupuje się kompatybilne rury TECEflex 16 mm oraz tuleje zaciskowe, a do uszczelnienia tego połączenia nie stosuje się o-ringów ani taśmy.

Oba końce mają rozmiar 16 x 16 mm, więc kształtka nie zastępuje redukcji ani przejścia na gwint. Przy innym rozmiarze rury trzeba wybrać odpowiedni wariant złączki.

Specyfikacja techniczna

Symbol MPN 767016 identyfikuje wariant mosiężny o przyłączach 16 x 16 mm w rodzinie TECEflex.
