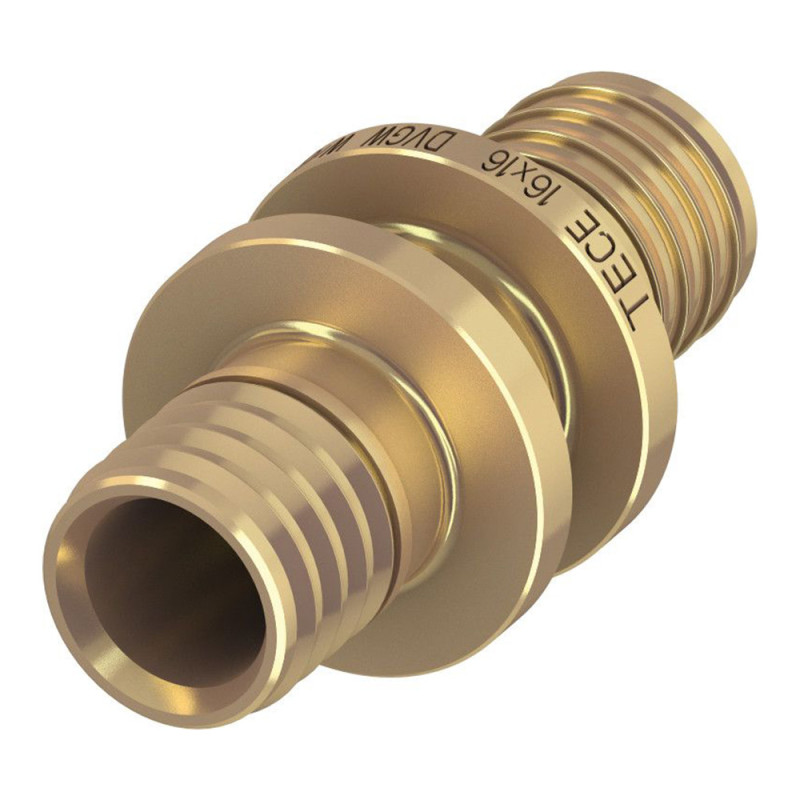

Złączka prosta TECEflex 20 (18) x 20 (18) mm mosiądz standardowy TECE 766020

Złączka prosta TECEflex 20 (18) x 20 (18) mm służy do połączenia dwóch odcinków rur TECEflex w jednej osi, gdy trzeba przedłużyć lub naprawić prosty odcinek instalacji wodociągowej, grzewczej albo sprężonego powietrza. Wariant ma materiał mosiądz standardowy i wymaga połączenia przez rozszerzenie rury oraz nasunięcie tulei zaciskowej.

Złączka prosta TECEflex w instalacji

Złączka prosta TECEflex jest przeznaczona do łączenia dwóch rur systemowych o tym samym wymiarze. Wariant 20 (18) x 20 (18) mm stosuje się tam, gdzie przewód ma zachować prosty przebieg, bez kolana i bez redukcji średnicy.

Zakres zastosowań obejmuje instalacje wodociągowe, grzewcze i sprężonego powietrza. W instalacji wodnej dobór mosiądzu standardowego trzeba odnieść do jakości medium oraz wymagań konkretnego systemu, ponieważ ten materiał ma ograniczenia w części zastosowań.

Cechy złączki prostej TECEflex

Najważniejszą cechą tego wariantu jest wymiar przyłącza 20 (18) x 20 (18) mm, odpowiadający połączeniu rur o tym samym rozmiarze. Złączka łączy przewód bez zmiany kierunku prowadzenia i bez redukcji rozmiaru.

W instalacjach wodnych i grzewczych system TECEflex pracuje przy ciśnieniu roboczym 10 bar. Dla sprężonego powietrza obowiązują odrębne parametry, czyli ciśnienie robocze 12 bar i temperatura 60 °C. Krótkotrwała temperatura pracy systemu wynosi 95 °C, a temperatura elementów nie może przekraczać 100 °C.

• Technologia połączenia osiowego polega na nasunięciu tulei wzdłuż osi rozszerzonej rury.
• Uszczelnienie powierzchnią rury powstaje przez docisk pełnej powierzchni materiału rury do złączki, bez dodatkowych o-ringów.
• Długość 48 mm ułatwia zaplanowanie miejsca na kształtkę w szafce instalacyjnej lub bruździe.

Montaż i kompatybilność złączki prostej TECEflex

Montaż wymaga narzędzi systemowych TECEflex dla wymiaru 20 (18) mm. Rurę przycina się prostopadle, nasuwa tuleję, jednokrotnie rozszerza końcówkę, wsuwa złączkę do właściwej głębokości i przesuwa tuleję do kołnierza złączki.

Do wykonania pełnego połączenia kupuje się razem rurę TECEflex 20 (18) mm, odpowiednią tuleję zaciskową TECEflex oraz narzędzia do rozszerzania i zaciskania. Tuleja nie jest zintegrowana ze złączką, więc trzeba uwzględnić ją przy kompletowaniu materiału.

Kompatybilność dotyczy elementów systemu TECEflex. Nie łączy się tej złączki z rurami ani kształtkami innych systemów, ponieważ głębokość wsunięcia, rozszerzanie i nasuwanie tulei są częścią jednej technologii. Po wykonaniu zacisku wykonaj próbę szczelności instalacji.

Specyfikacja techniczna złączki prostej TECEflex

Poniższa tabela zawiera dane potrzebne do doboru wariantu i zaplanowania montażu.
