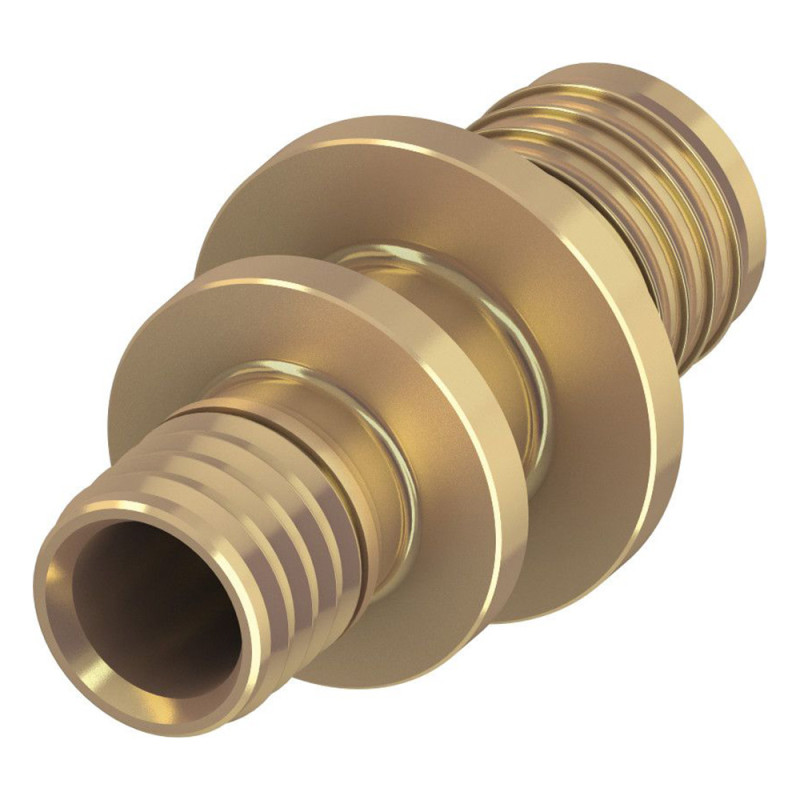

Złączka redukcyjna TECEflex 20 x 16 mm mosiądz standardowy TECE 766503

Złączka redukcyjna TECEflex łączy rurę 20 mm z rurą 16 mm w instalacjach wodociągowych, grzewczych i sprężonego powietrza, gdy trzeba zmienić średnicę przewodu. Wariant z mosiądzu standardowego ma rozmiar przyłączy 20 x 16 mm i wykorzystuje osiową technologię zaciskania bez dodatkowych o-ringów.

Zastosowanie złączki redukcyjnej TECEflex

Złączka redukcyjna TECEflex służy do bezpośredniego połączenia rur TECEflex o różnych średnicach. Strona 20 mm łączy się z większym odcinkiem, a strona 16 mm z dalszym przewodem o mniejszej średnicy.

Produkt jest stosowany w instalacjach wodociągowych, grzewczych i sprężonego powietrza w systemie TECEflex. Przejście 20 x 16 mm pozwala dopasować średnicę przewodu przy zmianie odcinka instalacji lub podejściu do punktu odbioru.

Cechy i zalety złączki redukcyjnej TECEflex

Najważniejszą cechą tego wariantu jest korpus z mosiądzu standardowego. Materiał odróżnia ten wariant od wersji TECEflex wykonanych z brązu krzemowego lub tworzywa PPSU, dlatego przy zakupie trzeba sprawdzić zgodność materiałową z projektem.

Połączenie realizuje technologia osiowego zaciskania bez o-ringów. Uszczelnienie tworzy materiał rury po jej rozszerzeniu, a tuleja zaciskowa dociska rurę do kształtu złączki. Nie stosuje się dodatkowych o-ringów ani taśmy uszczelniającej.

Montaż i kompatybilność złączki redukcyjnej TECEflex

Montaż zaczyna się od rozszerzenia końcówki rury TECEflex. Następnie złączkę wsuwa się do przygotowanej rury, a tuleję nasuwa do kołnierza. Dla tego wariantu głębokość wsunięcia Z1 14 mm oraz długość całkowita 45 mm pomagają ocenić miejsce potrzebne na połączenie.

Kompatybilność obejmuje rury TECEflex przeznaczone do połączeń na tuleję zaciskową. Do wykonania połączenia kupuje się razem z rurą TECEflex odpowiednie narzędzie do rozszerzania oraz narzędzie do zaciskania osiowego. Złączka nie ma przyłączy gwintowanych, więc nie zastępuje redukcji GW lub GZ.

Ręczne narzędzia TECEflex obejmują ten wariant, ponieważ zakres narzędzi ręcznych 14 - 32 mm zawiera oba rozmiary przyłączy. Po zacisku należy sprawdzić prawidłowe dosunięcie tulei i wykonać próbę szczelności instalacji zgodnie z procedurą dla systemu.

Specyfikacja techniczna złączki redukcyjnej TECEflex
