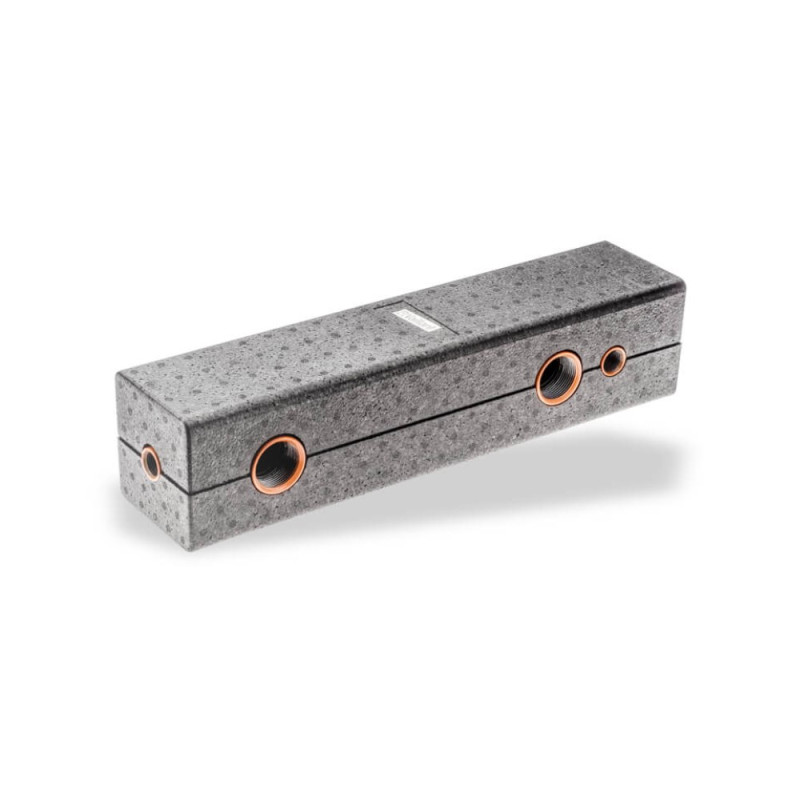

Sprzęgło hydrauliczne Vaillant WH 95 Rp 2 306721

Hydrauliczne równoważenie instalacji centralnego ogrzewania

Sprzęgło hydrauliczne Vaillant WH 95 o numerze katalogowym 306721 przeznaczone jest do hydraulicznego równoważenia przepływów w instalacjach centralnego ogrzewania. Urządzenie oddziela obieg źródła ciepła od obiegów odbiorczych, co eliminuje wzajemne zakłócenia pracy pomp i stabilizuje parametry temperaturowe systemu.

Parametry pracy i wydajność

Urządzenie charakteryzuje się maksymalnym natężeniem przepływu na poziomie 8 m³/h. Pozwala to na obsługę systemów grzewczych o łącznej mocy obiegów dochodzącej do 142 kW przy różnicy temperatur wynoszącej 15 K. Dzięki tym parametrom sprzęgło współpracuje z urządzeniami grzewczymi o średniej i dużej mocy, zapewniając stały i niezakłócony przepływ nośnika ciepła.

Budowa i wyposażenie fabryczne

Korpus sprzęgła posiada fabryczną izolację termiczną wykonaną ze spienionego poliuretanu, która redukuje straty ciepła do otoczenia. W komplecie dostarczane są również ścienne uchwyty montażowe, które ułatwiają stabilne osadzenie urządzenia na przegrodzie budowlanej. Konstrukcja została wyposażona w dedykowane przyłącza gwintowane o średnicy nominalnej Rp 2 na króćcach głównych.

W zestawie znajduje się także zanurzeniowy czujnik temperatury NTC, który umożliwia precyzyjny odczyt temperatury zasilania instalacji i przekazywanie danych do regulatora kotła. Na wyposażeniu sprzęgła przewidziano również króćce pomocnicze o średnicy Rp 1/2 przeznaczone do montażu automatycznego odpowietrznika oraz zaworu spustowego.

Zastosowanie i kompatybilność

Sprzęgło jest dedykowane do współpracy z wiszącymi i stojącymi kotłami kondensacyjnymi marki Vaillant. Urządzenie sprawdza się w instalacjach jedno- i wielokotłowych (układy kaskadowe). Jest kompatybilne m.in. z kotłami z serii ecoTEC plus o mocach 46 kW, 65 kW, 80 kW, 100 kW i 120 kW, stojącymi kotłami kondensacyjnymi ecoCRAFT exclusiv oraz urządzeniami z serii atmoCRAFT.

W celu zabezpieczenia wymienników ciepła w kotłach zaleca się montaż odpowiedniego filtra siatkowego lub separatora zanieczyszczeń na rurociągu powrotnym z instalacji grzewczej, pomiędzy sprzęgłem a odbiornikami ciepła.
