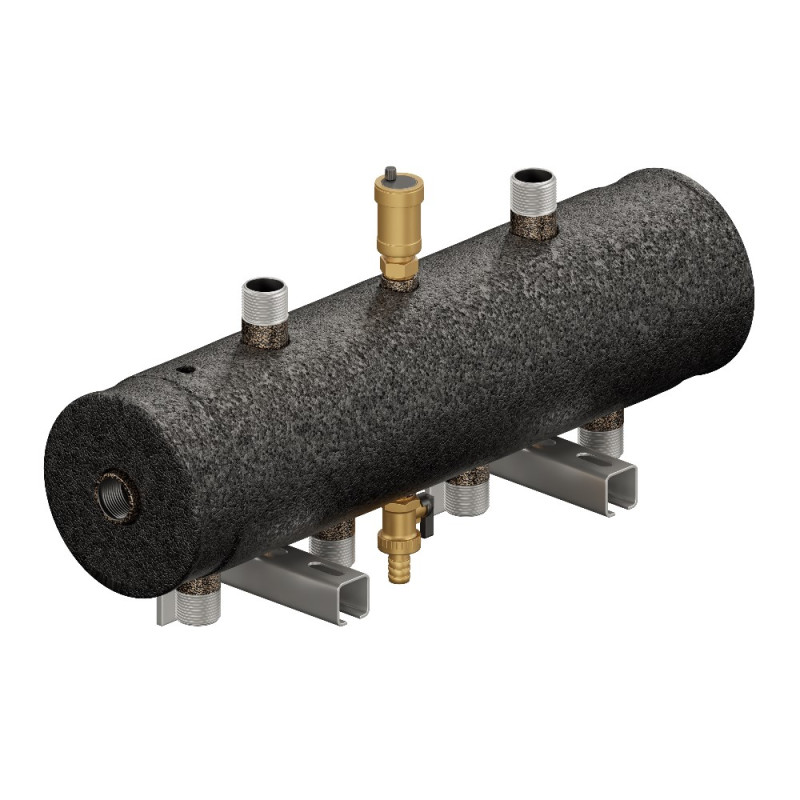

Sprzęgło-kolektor Elterm SKE 2DC+ Condens 55 kW DN25 EPP

Konstrukcja i zasada działania

Elterm SKE 2DC+ Condens o mocy do 55 kW to zaawansowane urządzenie łączące funkcje sprzęgła hydraulicznego i rozdzielacza na dwa lub trzy obiegi grzewcze. Model ten charakteryzuje się zastosowaniem kierownicy przepływu INOX, która ogranicza bezpośrednie mieszanie się powracającego czynnika z zasilającym. Dzięki temu temperatura powrotu do źródła ciepła zostaje obniżona, co bezpośrednio przekłada się na wyższą sprawność energetyczną układu.

Urządzenie wykonano z czarnej, grubościennej stali malowanej proszkowo na kolor antic gold i zabezpieczono izolacją z pianki EPP. Konstrukcja ta minimalizuje straty ciepła i zapewnia wysoką odporność na uszkodzenia mechaniczne.

Wyposażenie i systemy filtracji

Wewnątrz korpusu umieszczono neodymowy separator magnetyczny z metalowym koszyczkiem. System ten skutecznie wychwytuje zanieczyszczenia ferromagnetyczne, chroniąc pompy obiegowe oraz wrażliwe elementy automatyki przed uszkodzeniem. Do prawidłowego pomiaru temperatury służy wbudowana rurka pomiarowa przeznaczona na czujnik kotłowy.

W standardowym zestawie znajduje się kompletny osprzęt eksploatacyjny, obejmujący automatyczny odpowietrznik oraz mosiężny zawór spustowy. Dodatkowo profile ścienne ułatwiają stabilne osadzenie urządzenia na ścianie kotłowni.

Zastosowanie i kompatybilność

Urządzenie jest przeznaczone do pracy w instalacjach grzewczych o maksymalnej mocy do 55 kW przy ΔT = 20 K i maksymalnym przepływie do 2,3 m³/h. Znakomicie współpracuje z nowoczesnymi pompami ciepła, kotłami kondensacyjnymi, elektrycznymi oraz kotłami na paliwa stałe wymagającymi ochrony powrotu. Sprzęgło-kolektor pozwala na bezpośrednie podłączenie grup pompowych o standardowym rozstawie 125 mm.

Dzięki dołączonemu pakietowi adaptacyjnemu możliwy jest montaż w zakresie 360°, co pozwala na skonfigurowanie przyłączy w czterech różnych pozycjach. W razie potrzeby instalację można rozbudować o trzeci obieg grzewczy za pomocą dodatkowego pakietu rozszerzającego.
