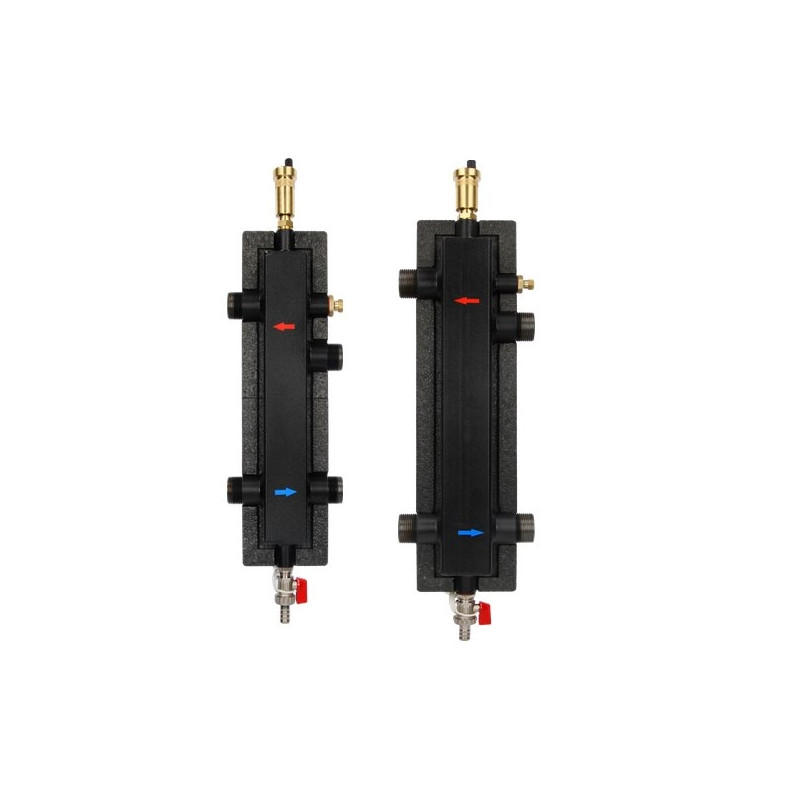

Sprzęgło hydrauliczne WOMIX XPN 60 DN25 z izolacją

Sprzęgło hydrauliczne WOMIX XPN 60 DN25 z izolacją (nr kat. 611051) to stalowe urządzenie przeznaczone do hydraulicznego rozdzielenia obiegu kotłowego od obiegu grzewczego w instalacjach centralnego ogrzewania. Stosowanie tego rozwiązania eliminuje zakłócenia przepływu wywoływane przez współpracę wielu pomp obiegowych w jednym systemie.

Budowa i izolacja termiczna

Urządzenie zostało wykonane ze stali gatunku St 37.1, co zapewnia wysoką trwałość mechaniczną przy stałym kontakcie z medium grzewczym. Fabryczna izolacja z czarnego polipropylenu spienionego (EPP 40 g/l) skutecznie minimalizuje straty ciepła do otoczenia, podnosząc sprawność energetyczną kotłowni. Konstrukcja korpusu zawiera mufy przyłączeniowe pod osprzęt kontrolny i spustowy.

Wyposażenie dodatkowe w zestawie

Wraz ze sprzęgłem dostarczany jest kompletny osprzęt ułatwiający uruchomienie i bieżącą konserwację układu. W opakowaniu znajduje się automatyczny odpowietrznik z zaworem stopowym, mosiężna tulejka nurnikowa do montażu czujnika temperatury oraz zawór spustowy o średnicy G 1/2". Górne przyłącza posiadają fabryczne mufy gwintowane o rozmiarze G 1/2.

Zastosowanie i wytyczne montażowe

Sprzęgło hydrauliczne obsługuje instalacje o maksymalnej mocy grzewczej do 35 kW przy różnicy temperatur delta T równej 20 °C. Maksymalny dopuszczalny przepływ medium wynosi 1,8 m³/h, a dopuszczalne ciśnienie robocze to 8 bar. Urządzenie jest kompatybilne z instalacjami napełnionymi wodą lub roztworem glikolu o temperaturze nieprzekraczającej 110 °C.

Prace montażowe należy prowadzić wyłącznie w orientacji pionowej. Podłączenie do rurociągów instalacji odbywa się za pomocą czterech króćców z gwintem zewnętrznym G 1" GZ, co ułatwia integrację z systemem rur i grup pompowych.

Dane techniczne
