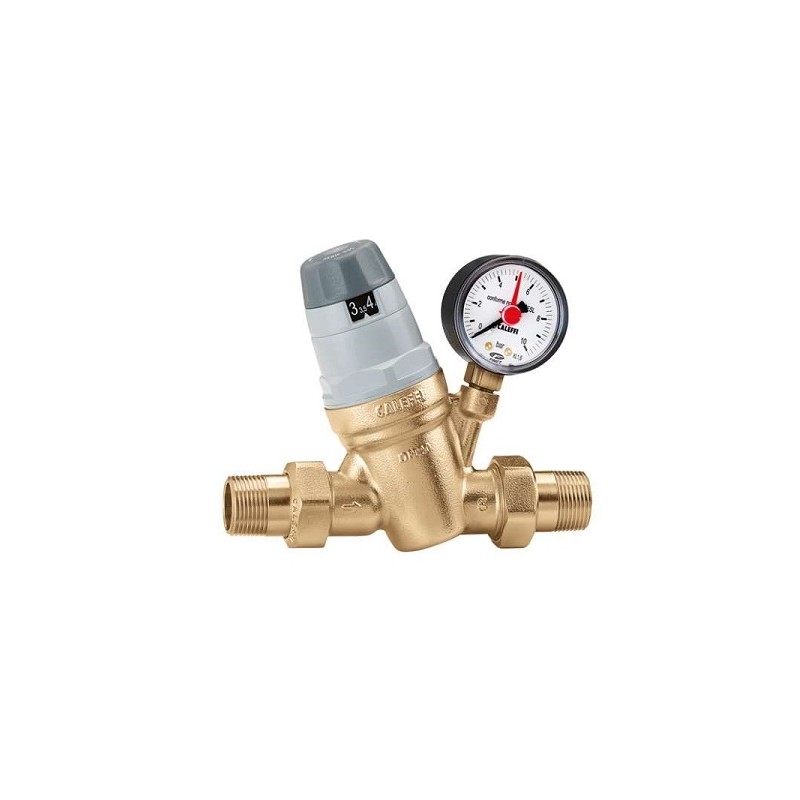

Reduktor ciśnienia 1" z manometrem Caleffi 535061

Konstrukcja i parametry robocze

Reduktor ciśnienia 1" Caleffi 535061 to armatura zaprojektowana do precyzyjnego obniżania i stabilizacji ciśnienia w wodnych instalacjach przesyłowych. Korpus urządzenia wykonano z mosiądzu odpornego na odcynkowanie, co zapewnia wysoką trwałość elementu i zabezpiecza przed korozją w systemach wody użytkowej. Urządzenie pozwala na redukcję ciśnienia wejściowego sięgającego maksymalnie 25 bar do bezpiecznego poziomu po stronie instalacji.

Główny mechanizm regulacyjny opiera się na wymiennym wkładzie, w którym zintegrowano membranę, siatkę filtrującą, gniazdo, grzybek i trzpień. Konstrukcja ta umożliwia szybkie przeprowadzenie prac konserwacyjnych bez konieczności demontażu całego korpusu z orurowania.

Funkcje regulacyjne i manometr

Model został wyposażony we wbudowany wskaźnik nastawy ciśnienia, który znajduje się w górnej części obudowy. Rozwiązanie to pozwala na ręczne skalibrowanie wartości docelowej w zakresie 1-6 bar przed właściwym napełnieniem układu wodą.

Dodatkowym elementem wyposażenia jest manometr tarczowy 0-10 bar montowany bezpośrednio w korpusie. Umożliwia on ciągły odczyt bieżącego ciśnienia zredukowanego i ułatwia weryfikację poprawności działania całej instalacji.

Zastosowanie i montaż

Prezentowany zawór redukcyjny przeznaczony jest do montażu w domowych instalacjach wodociągowych oraz mniejszych układach komercyjnych. Zabezpiecza on wrażliwe urządzenia sanitarne, podgrzewacze wody i zmywarki przed uszkodzeniami wynikającymi ze zbyt wysokiego naporu cieczy w sieci zasilającej.

Podłączenie urządzenia do instalacji odbywa się poprzez standardowe przyłącza gwintowane 1". Przepływająca woda może osiągać maksymalną temperaturę roboczą na poziomie 40°C, co kwalifikuje reduktor do pracy w rurociągach zimnej wody pitnej zgodnie z wymogami normy EN 1567.
