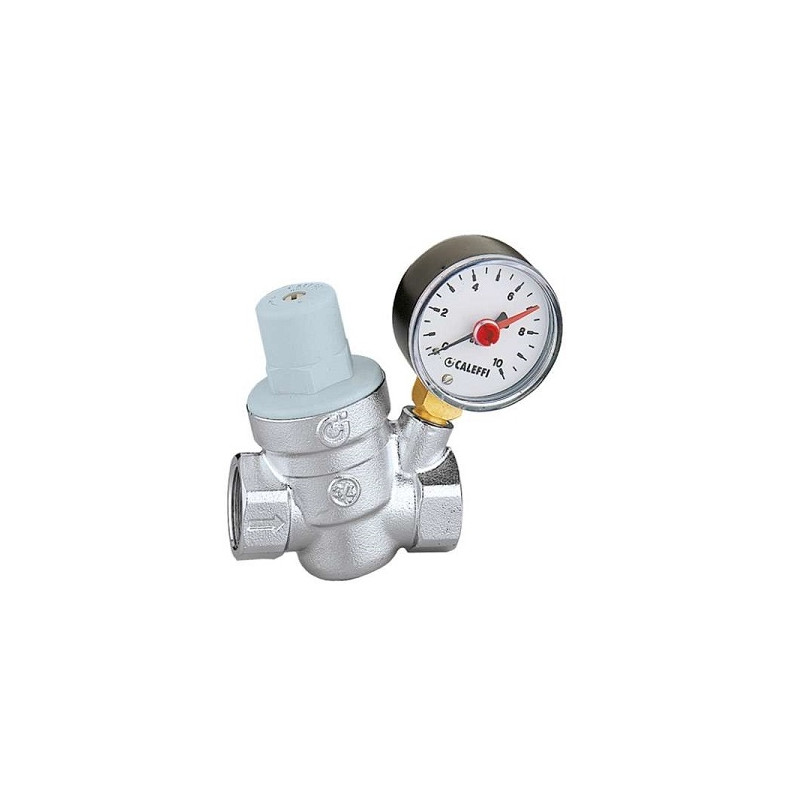

Reduktor ciśnienia 3/4" z manometrem skośny Caleffi 533251

Skośny regulator ciśnienia wody Caleffi 533251 o średnicy przyłącza G 3/4 służy do redukcji i stabilizacji ciśnienia czynnika roboczego dopływającego z zewnętrznej sieci wodociągowej.

Konstrukcja i materiały korpusu

Korpus urządzenia został wykonany z kutej na gorąco odmiany mosiądzu, która dla dodatkowej ochrony przed utlenianiem i czynnikami zewnętrznymi została pokryta powłoką chromowaną. Elementy wewnętrzne, w tym membrana i uszczelnienia, wyprodukowano z elastycznego materiału EPDM, odpornego na starzenie pod wpływem kontaktu z wodą.

Regulator wyposażono w wymienny wkład zintegrowany z filtrem siatkowym ze stali nierdzewnej AISI 304. Taka budowa umożliwia sprawne przeprowadzenie prac konserwacyjnych oraz oczyszczenie elementu filtrującego z osadów bez konieczności demontażu całego korpusu z rurociągu.

Parametry hydrauliczne i regulacja

Urządzenie stabilizuje ciśnienie wylotowe w zakresie od 1 do 6 bar, przy czym fabryczna nastawa wynosi 3 bar. Maksymalne dopuszczalne ciśnienie przed zaworem na wlocie wynosi 16 bar, co zapewnia bezpieczną barierę dla nagłych skoków ciśnienia w sieci miejskiej.

Konstrukcja wewnętrzna reduktora, oparta na skośnym ułożeniu gniazda, oraz powiększona komora wylotowa przyczyniają się do znacznego obniżenia poziomu hałasu wywołanego przepływem cieczy. Maksymalna temperatura pracy czynnika dla tego modelu wynosi 40 °C.

Zastosowanie w instalacjach wodnych

Skośny regulator montuje się na głównych przyłączach zimnej wody w domach jednorodzinnych, mieszkaniach oraz przed pojedynczymi odbiornikami. Jest zalecany jako armatura zabezpieczająca do podgrzewaczy c.w.u. oraz domowych urządzeń AGD przed uszkodzeniem wywołanym zbyt wysokim ciśnieniem statycznym i dynamicznym.

Dzięki kompaktowym wymiarom i skośnemu korpusowi, reduktor sprawdza się w miejscach o ograniczonej przestrzeni montażowej, np. w szafkach instalacyjnych czy bezpośrednio przy rozdzielaczach. Montaż może być przeprowadzany w dowolnej pozycji, z wyłączeniem skierowania głowicy regulacyjnej bezpośrednio do dołu.

Specyfikacja techniczna

Parametr	Wartość
Model (MPN)	533251
Kod EAN	8016615014259
Przyłącze główne	G 3/4
Maksymalne ciśnienie wlotowe	16 bar
Zakres regulacji ciśnienia wylotowego	1-6 bar
Ustawienie fabryczne	3 bar
Maksymalna temperatura pracy	40 °C
Zakres manometru	0-10 bar
Przyłącze manometru	G 1/4
Materiał korpusu	Mosiądz
Wykończenie powierzchni	Chromowane
Wymienny wkład (kartridż)	Tak
Zintegrowany filtr siatkowy	Tak
Szerokość korpusu	72,5 mm
Wysokość od osi	72 mm
Średnica pokrywy	46 mm
Waga	0,52 kg
