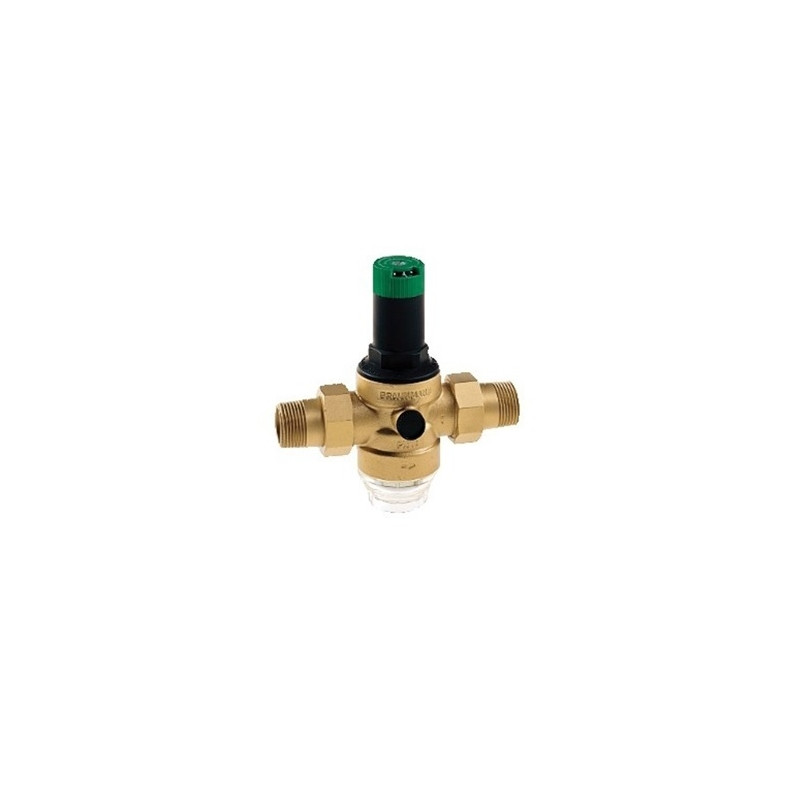

Regulator ciśnienia 1/2" D06F-1/2A Resideo Braukmann

Konstrukcja i materiały regulatora

Regulator ciśnienia D06F-1/2A marki Resideo Braukmann służy do zabezpieczania domowych i komercyjnych instalacji wodnych przed zbyt wysokim ciśnieniem wejściowym. Konstrukcja urządzenia obejmuje wymienny wkład zaworu z tworzywa sztucznego oraz zintegrowany filtr drobnosiatkowy ze stali nierdzewnej o wielkości oczek 0,16 mm. Przezroczysta obudowa filtra z syntetyku pozwala na bieżąco kontrolować poziom zabrudzenia sita bez konieczności demontażu całego urządzenia.

Sprężyna regulacyjna oraz membrana wykonana z kauczuku NBR wzmocnionego włóknami nie mają bezpośredniego kontaktu z wodą pitną, co zapobiega zanieczyszczeniu medium. Regulator wyposażono w obustronne przyłącza manometryczne o średnicy G 1/4, które umożliwiają montaż wskaźnika ciśnienia wyjściowego.

Parametry hydrauliczne i regulacja

Urządzenie stabilizuje ciśnienie wylotowe na poziomie nastawy, niezależnie od wahań ciśnienia na wejściu. Zakres regulacji ciśnienia wyjściowego wynosi od 1,5 do 6 bar, a fabryczna nastawa to 3 bar. Maksymalne ciśnienie wlotowe wynosi 16 bar, a współczynnik przepływu kvs określono na poziomie 2,4 m3/h.

Wartość zadanego ciśnienia jest bezpośrednio widoczna na czytelnej skali nastawczej zlokalizowanej na zielonym pokrętle regulacyjnym. Konstrukcja z odciążonym gniazdem sprawia, że zmiany ciśnienia wejściowego nie wpływają na ciśnienie wyjściowe, co gwarantuje stabilną pracę armatury domowej.

Zastosowanie i warunki montażu

Regulator jest przeznaczony do instalacji wody pitnej, sprężonego powietrza oraz azotu o temperaturze roboczej do 40 °C. Pomaga chronić odbiorniki, takie jak podgrzewacze wody, baterie i urządzenia AGD, przed uszkodzeniem wywołanym skokami ciśnienia oraz redukuje szumy przepływu w rurociągach.

Montaż urządzenia powinien odbywać się w pozycji poziomej, osłoną filtra skierowaną do dołu. Śrubunki gwintowane zewnętrzne o rozmiarze 1/2" ułatwiają demontaż regulatora podczas konserwacji. Zgodnie z wytycznymi technicznymi zaleca się zapewnienie prostego odcinka rury za regulatorem o długości równej co najmniej pięciokrotności średnicy nominalnej.
