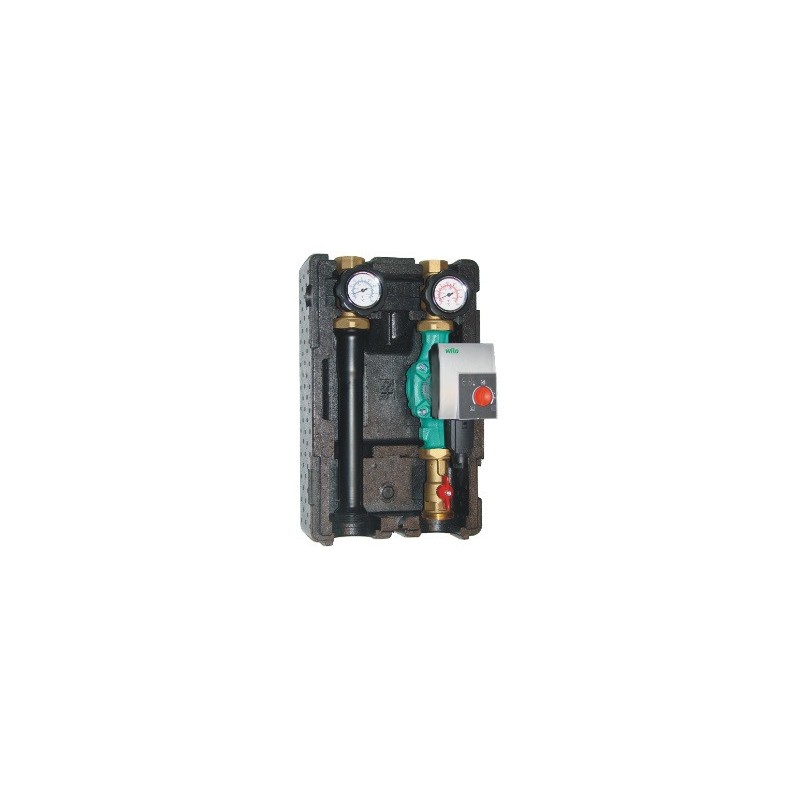

Grupa pompowa Womix SA 125 DN25 Wilo Yonos Pico 25/1-6

Kompaktowa grupa pompowa Womix SA 125 DN25 z wbudowaną pompą Wilo Yonos Pico 25/1-6 to moduł przeznaczony do połączenia źródła ciepła z instalacją grzewczą. Urządzenie pozwala na sprawny obieg czynnika i kontrolę podstawowych parametrów pracy w systemach zabudowy kotłowni.

Konstrukcja i wyposażenie grupy SA 125

Główny obwód modułu zawiera trzy mosiężne zawory kulowe. Dwa z nich pełnią funkcję odcinającą na zasilaniu i powrocie, posiadając zintegrowane termometry zegarowe, co ułatwia ciągły monitoring układu. Dodatkowo w korpusie powrotnym wbudowany jest zawór zwrotny, zapobiegający cofaniu się czynnika grzewczego. Elementy łączące wykonano ze stali węglowej.

Izolacja termiczna

Całość zamknięta jest w dwuczęściowej obudowie izolacyjnej. Materiał to czarna pianka EPP o gęstości 60 g/l. Zapewnia ona redukcję strat ciepła do otoczenia, chroniąc jednocześnie mosiężne i stalowe komponenty przed uszkodzeniami mechanicznymi w trakcie pracy.

Zastosowanie i montaż

Urządzenie przystosowano do pracy pod obciążeniem ciśnieniowym do 8 bar i w temperaturze maksymalnej 110 °C. Złącza dla obiegów posiadają standardowy rozstaw osi 125 mm. Fabrycznie obwód zasilający umieszczony jest po prawej stronie, z opcją samodzielnej zamiany stron na lewą w zależności od potrzeb instalacji.

Od strony kotłowej przewidziano gwinty zewnętrzne GZ 1 1/2", podczas gdy od strony instalacji zastosowano gwinty wewnętrzne GW 1". Całość uszczelniono odpornymi elastomerami z EPDM oraz VITON, zachowującymi właściwości w skrajnych temperaturach.

Specyfikacja techniczna

Grupa pompowa Womix SA 125

Pompa obiegowa
