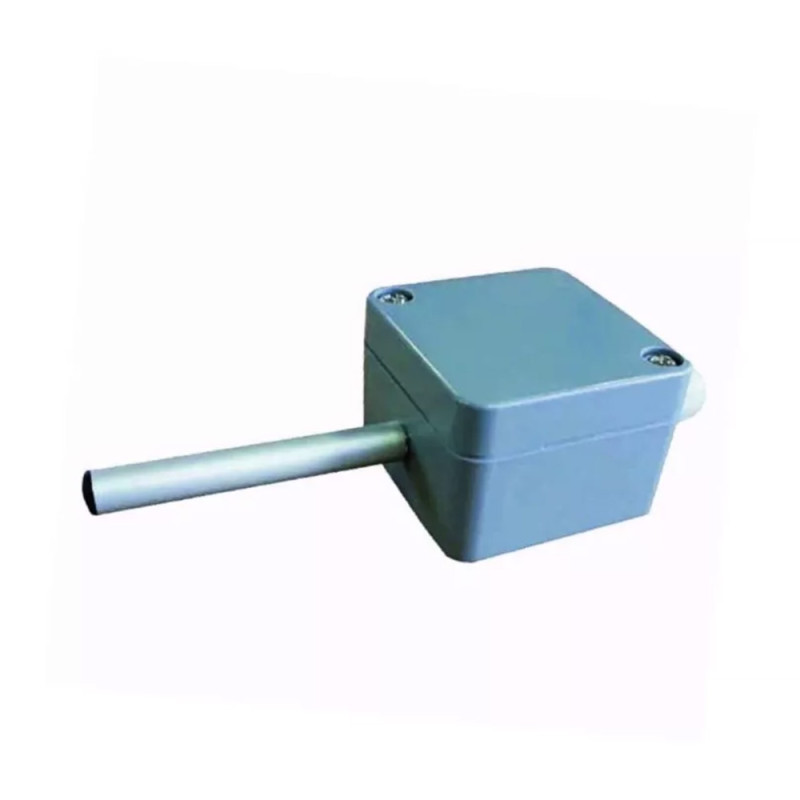

Czujnik temperatury NTC 10K do sterownika EC IP66 AEROCK 1-4-1007

Czujnik temperatury NTC do sterownika EC AEROCK to zewnętrzny element pomiarowy, który przenosi odczyt temperatury z obudowy sterownika do wybranego punktu instalacji. Element pomiarowy NTC 10K pozwala sterownikowi EC wykorzystać pomiar z miejsca, w którym znajduje się sonda. Symbol 1-4-1007 oznacza wariant do układów sterowania nagrzewnicami AEROCK z silnikiem EC.

Zastosowanie czujnika temperatury NTC

Czujnik temperatury NTC do sterownika EC AEROCK stosuje się wtedy, gdy temperatura ma być mierzona poza miejscem montażu panelu sterującego. Kompatybilność ze sterownikiem EC AEROCK oznacza podłączenie do odpowiedniego wejścia dla zewnętrznego elementu NTC 10K.

• Pomiar temperatury w miejscu oddalonym od panelu sterującego.
• Sterowanie nagrzewnicą AEROCK z silnikiem EC na podstawie temperatury w wybranym punkcie.
• Zastąpienie pomiaru wbudowanego pomiarem zewnętrznym, jeśli dany sterownik obsługuje taką funkcję.

Czujnik kupuje się razem ze sterownikiem EC AEROCK, a w kompletnym układzie nagrzewnicy także z urządzeniem AEROCK wyposażonym w silnik EC.

Cechy i zalety modelu AEROCK 1-4-1007

Obudowa modelu AEROCK 1-4-1007 ma stopień ochrony IP66, co ogranicza wnikanie pyłu i skutki silnych strumieni wody. Taki parametr ułatwia montaż w miejscu narażonym na kurz i zachlapanie, ale nie oznacza możliwości zanurzenia czujnika.

Zakres temperatury użytkowej obejmuje zakres pracy i pomiaru -20 °C - +70 °C. Sterownik otrzymuje sygnał z elementu NTC 10K, dlatego przed zakupem trzeba sprawdzić zgodność wejścia pomiarowego.

• Maksymalna długość przewodu sygnałowego 100 m pozwala umieścić punkt pomiaru w oddaleniu od sterownika, jeśli trasa przewodu jest właściwie poprowadzona.
• Wymiary 35 x 52 x 133 mm ułatwiają zaplanowanie miejsca zamocowania obudowy i sondy.
• Sonda o długości 59 mm i średnicy 8 mm pozwala dobrać punkt pomiarowy do dostępnej przestrzeni.

Montaż i kompatybilność modelu AEROCK 1-4-1007

Montaż modelu AEROCK 1-4-1007 wykonuje się w punkcie, którego temperatura ma być odczytywana, z sondą umieszczoną poza obudową sterownika. Długość sondy 59 mm pomaga zaplanować odległość od miejsca mocowania obudowy do strefy pomiaru.

Podłączenie prowadzi się do wejścia NTC 10K w sterowniku EC, a maksymalna długość przewodu sygnałowego 100 m wyznacza limit trasy kabla. Sam czujnik nie steruje wentylatorem i nie zastępuje panelu HMI, termostatu ani regulatora.

Stopień ochrony IP66 dotyczy obudowy czujnika. Złącza i odcinki przewodu trzeba zabezpieczyć zgodnie z warunkami miejsca montażu, a połączenie wykonać przy odłączonym zasilaniu przez osobę z odpowiednimi uprawnieniami.

Specyfikacja techniczna modelu AEROCK 1-4-1007

Symbol MPN 1-4-1007 ułatwia dopasowanie części do dokumentacji i listy elementów automatyki AEROCK. Tabela zbiera parametry potrzebne przy zakupie i montażu tego czujnika.
