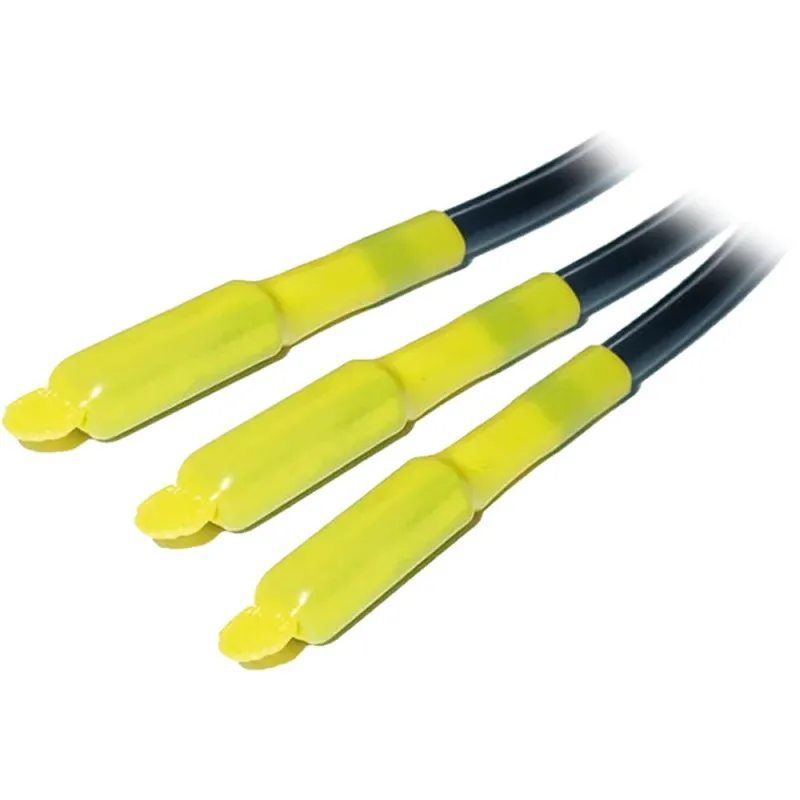

Czujnik bimetaliczny TERMIK TECH 1,5m P_002.09.00131.03.01

Zasada działania bimetalicznego czujnika zabezpieczającego

Czujnik bimetaliczny TERMIK TECH 1,5m o kodzie producenta P_002.09.00131.03.01 działa na zasadzie rozszerzalności termicznej dwóch metali o różnych współczynnikach rozszerzalności. Przy osiągnięciu temperatury granicznej paski bimetalu uginają się, co powoduje mechaniczne rozłączenie styków elektrycznych. Jest to mechaniczne zabezpieczenie awaryjne, które funkcjonuje bez udziału układów elektronicznych.

Główną rolą tego urządzenia jest natychmiastowe przerwanie obwodu zasilania podajnika lub wentylatora w momencie, gdy temperatura wody w kotle osiągnie stan niebezpieczny. Zapobiega to uszkodzeniu płaszcza wodnego oraz innych komponentów instalacji centralnego ogrzewania.

Zastosowanie i kompatybilność ze sterownikami TECH

Czujnik bimetaliczny TERMIK przeznaczony jest do montażu w dedykowanych tulejach pomiarowych kotłów zasypowych oraz urządzeń z podajnikiem na ekogroszek lub pellet. Produkt bezpośrednio współpracuje z szeroką gamą regulatorów temperatury marki TECH Sterowniki.

Kompatybilność obejmuje popularne modele sterowników kotłowych, takie jak ST-37, ST-40, ST-81, ST-84 oraz jednostki sterujące serii ST-480, i-1, i-2 czy i-3. Wymaga on podłączenia do dedykowanego wejścia zabezpieczenia termicznego na płycie głównej sterownika.

Budowa przewodu i parametry pomiarowe

Czujnik wyposażony jest w przewód o długości 1,5 m, na którym zastosowano izolację polwinitową (PVC). Materiał ten wykazuje odporność na czynniki mechaniczne oraz wilgoć, co umożliwia stabilną pracę w środowisku kotłowni.

Dokładność pomiarowa elementu termicznego wynosi +/- 3°C. Gwarantuje to przerwanie obwodu elektrycznego po przekroczeniu temperatury nominalnej wynoszącej 85°C.

Specyfikacja techniczna
