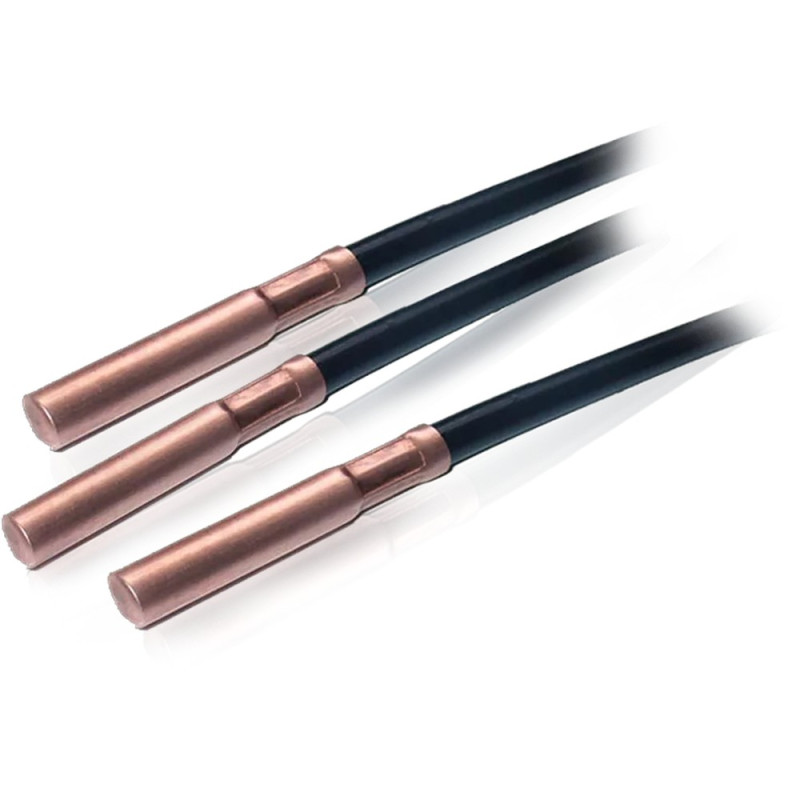

Czujnik temperatury KTY TECH uniwersalny 10m CT/TECH/10

Konstrukcja i parametry pomiarowe

Czujnik temperatury KTY TECH uniwersalny (10m) oznaczony symbolem producenta CT/TECH/10 opiera się na technologii półprzewodnikowej KTY 81-210. Element ten charakteryzuje się rezystancją nominalną wynoszącą 2 kΩ w temperaturze odniesienia wynoszącej 25 °C. Sonda pomiarowa została umieszczona w szczelnej, metalowej osłonie, co zabezpiecza układ przed uszkodzeniami mechanicznymi oraz bezpośrednim wpływem mierzonych mediów. Urządzenie pozwala na precyzyjną kontrolę pracy systemów grzewczych dzięki dokładności pomiarowej na poziomie 1 %.

Przewód przyłączeniowy posiada polwinitową izolację, która gwarantuje stabilność przesyłu sygnału oraz trwałość w typowych warunkach kotłowni. Długość przewodu wynosząca 10 m ułatwia swobodne prowadzenie okablowania w rozbudowanych maszynowniach oraz dotarcie do oddalonych punktów pomiarowych bez konieczności kłopotliwego przedłużania żył.

Kompatybilność i zastosowanie w instalacjach

Czujnik przeznaczony jest do bezpośredniego podłączenia do sterowników marki TECH, które obsługują standard pomiarowy oparty na sensorach rezystancyjnych KTY. Urządzenie może pełnić kluczowe funkcje kontrolne w instalacjach centralnego ogrzewania oraz ciepłej wody użytkowej.

Główne obszary wykorzystania czujnika:

• Pomiar temperatury wody w kotle centralnego ogrzewania (C.O.).
• Monitorowanie temperatury w zasobniku ciepłej wody użytkowej (C.W.U.).
• Kontrola temperatury powrotu w celu ochrony kotła przed korozją niskotemperaturową.
• Pomiar temperatury podajnika paliwa w kotłach z automatycznym załadunkiem.

Montaż i warunki pracy

Czujnik instaluje się bezpośrednio w tulejach zanurzeniowych urządzeń grzewczych lub przy użyciu opasek zaciskowych w ramach montażu przylgowego na rurociągach. Dla zapewnienia prawidłowego odczytu miejsce instalacji powinno gwarantować optymalny kontakt termiczny z rurą lub medium. Dopuszczalny zakres temperatury roboczej czujnika wynosi od -25 do +90 °C, co odpowiada wymaganiom większości domowych układów grzewczych.

Dane techniczne
