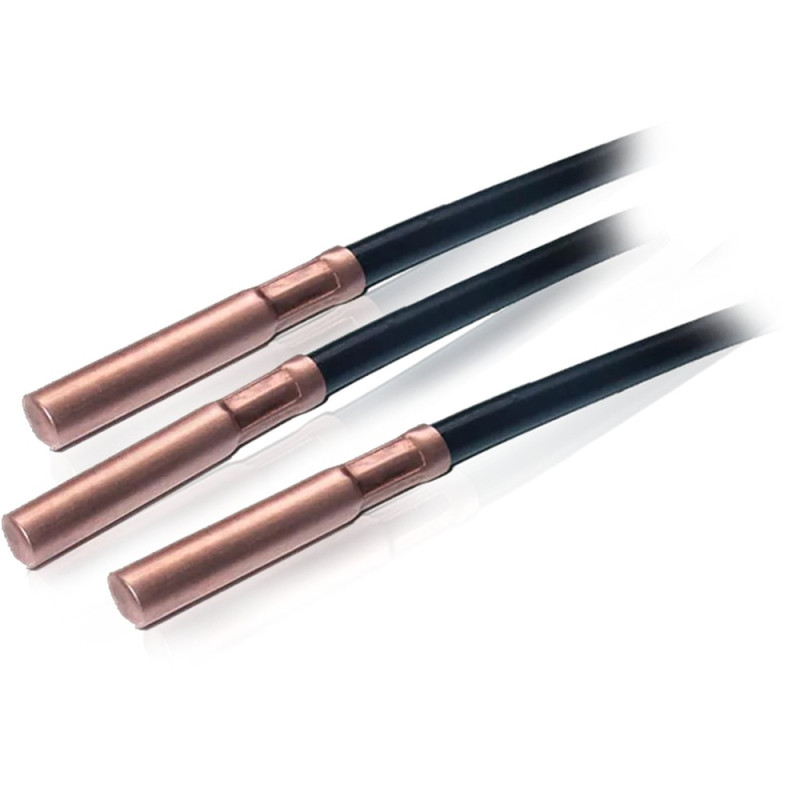

Czujnik temperatury podłogi TECH NTC 2,5 m

Półprzewodnikowy czujnik temperatury podłogi TECH NTC 2,5 m o numerze katalogowym P_002.02.00045.03.01 przeznaczony jest do precyzyjnego pomiaru temperatury w systemach ogrzewania płaszczyznowego. Element pomiarowy rejestruje temperaturę warstw podłogowych i przekazuje sygnał bezpośrednio do nadrzędnego sterownika instalacji grzewczej.

Konstrukcja i parametry przewodu

Czujnik wyposażono w elastyczny przewód o długości 2,5 m, co pozwala na wygodne wyprowadzenie elementu pomiarowego do strefy grzewczej. Izolacja zewnętrzna została wykonana z polwinitu, który zabezpiecza miedziane żyły przewodzące przed uszkodzeniami mechanicznymi oraz wpływem wilgoci z jastrychu. Konstrukcja zapewnia odpowiednią trwałość w trudnych warunkach panujących bezpośrednio w strukturze podłogi.

Sercem urządzenia jest rezystancyjny termistor typu NTC o rezystancji nominalnej wynoszącej 10 kΩ przy temperaturze odniesienia równej +25°C. Zmiana temperatury otoczenia powoduje proporcjonalną zmianę oporności czujnika, co pozwala sterownikom mikroprocesorowym na dokładną interpretację wyników pomiaru.

Kompatybilność i montaż

Czujnik podłogowy współpracuje z szeroką gamą urządzeń sterujących producenta TECH Sterowniki. Jest dedykowany do regulatorów pokojowych wyposażonych w wejście na dodatkowy czujnik temperatury podłogi, takich jak modele z serii F-8z czy F-4z. Może być również wykorzystywany w systemach sterowania strefowego opartego na listwach montażowych do ogrzewania podłogowego.

Montaż czujnika zaleca się przeprowadzać w specjalnej rurce ochronnej (peszlu) wprowadzonej w strukturę jastrychu. Takie rozwiązanie ułatwia ewentualną wymianę elementu bez konieczności skuwania posadzki. Ślepy koniec rurki ochronnej powinien być szczelnie zamknięty, aby zapobiec przedostaniu się zaprawy cementowej lub anhydrytowej do wnętrza osłony.
