Wymiennik dwupłaszczowy czy z wężownicą? Różnice, zastosowanie i dobór

Wymiennik dwupłaszczowy i zasobnik z wężownicą mogą skutecznie przygotowywać ciepłą wodę użytkową (CWU), ale sama konstrukcja nie rozstrzyga, który będzie lepszy. W modelu dwupłaszczowym ciepło przekazuje płaszcz wodny otaczający zbiornik, a w drugim rozwiązaniu rura umieszczona wewnątrz wody użytkowej. Wybierz urządzenie, które zapewni potrzebną wydajność przy parametrach Twojego źródła ciepła i dopuszcza ciśnienie występujące w instalacji. Nie zakładaj, że każdy wymiennik dwupłaszczowy nagrzewa wodę szybciej niż każdy model z wężownicą.

Spis treści:

• Czym różni się płaszcz wodny od wężownicy?
• Wymiennik dwupłaszczowy czy z wężownicą: porównanie
• Który wymiennik szybciej nagrzewa wodę?
• Jak dopasować konstrukcję do źródła ciepła?
• Ciśnienie zbiornika i obiegu grzewczego: dwa osobne ograniczenia
• Miejsce montażu, izolacja i dostęp do serwisu
• Jak porównać dwa konkretne modele przed zakupem?

Czym różni się płaszcz wodny od wężownicy?

W typowym pośrednio ogrzewanym zasobniku magazynowana jest woda użytkowa przeznaczona do kranów. Czynnik z instalacji grzewczej przepływa po drugiej stronie metalowej przegrody. Przy szczelnym urządzeniu oba obiegi pozostają oddzielone, a ciepło przenika przez ściankę.

Jak działa wymiennik dwupłaszczowy?

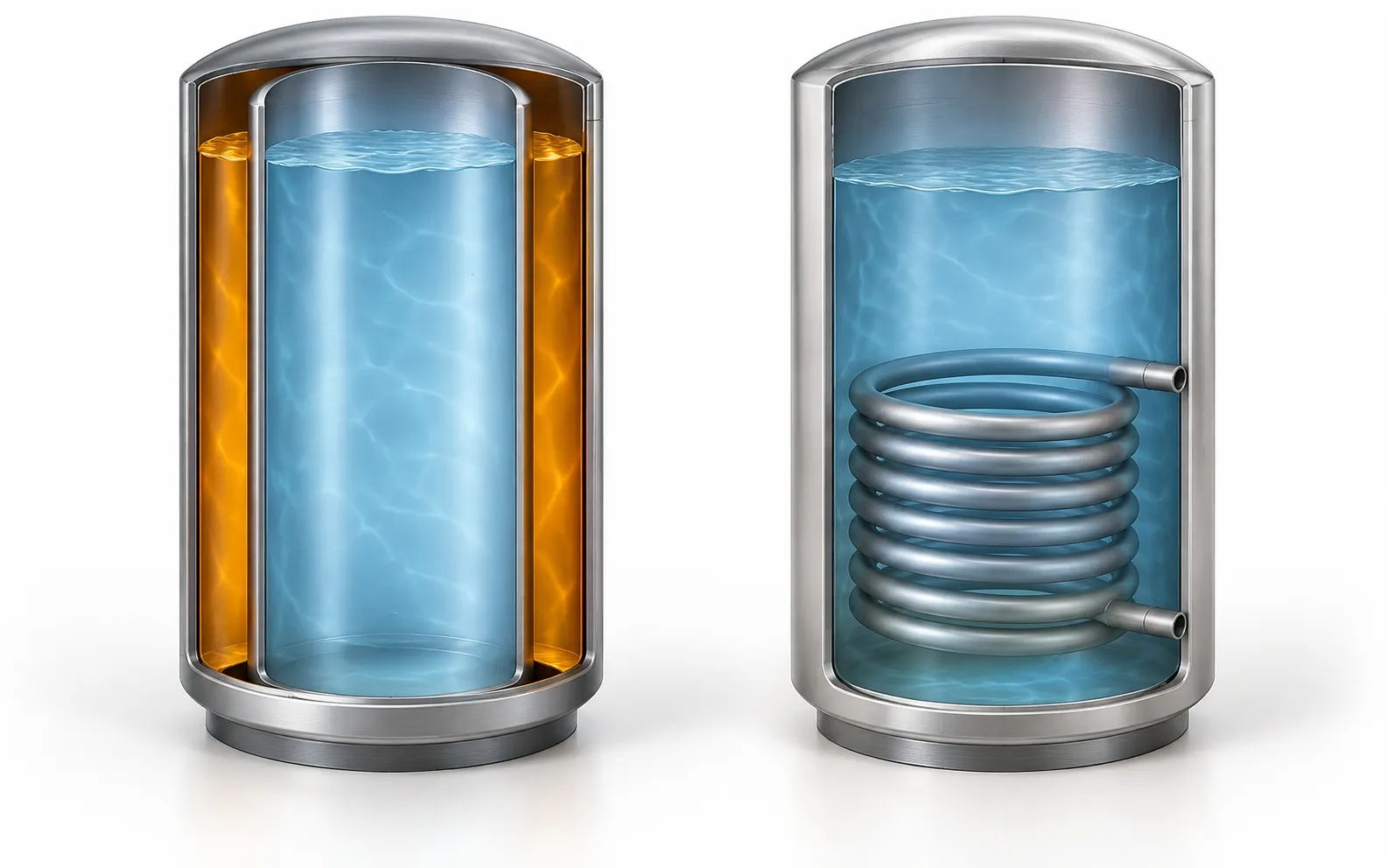

Zbiornik wody użytkowej jest otoczony dodatkowym płaszczem, w którym krąży woda grzewcza. Powierzchnia przekazująca ciepło obejmuje część zewnętrznej ściany zbiornika, zgodnie z budową danego modelu. Określenie „dwupłaszczowy” dotyczy tego rozwiązania, a nie dwóch niezależnych wężownic.

Przykładem jest pozioma rodzina Galmet SGW(L)P, w której producent opisuje płaszcz obejmujący niemal całą powierzchnię zbiornika. Nie oznacza to jednak, że każdy wymiennik dwupłaszczowy ma identyczną powierzchnię grzewczą, wydajność lub dopuszczalne ciśnienie.

Jak działa zasobnik z wężownicą?

Czynnik grzewczy płynie wewnątrz rury znajdującej się w zbiorniku, a woda użytkowa otacza tę rurę. Wężownica może być spiralna albo mieć inną konstrukcję. Galmet oferuje między innymi pionowy Tower z wężownicą spiralną oraz poziomy SGW(L)x2 z podwójną wężownicą typu U. Wężownica nie oznacza więc wyłącznie zasobnika pionowego.

Rozpoznając urządzenie, korzystaj z rysunku budowy i opisu króćców. Zewnętrzna osłona oraz izolacja nie pokazują, którędy wewnątrz przepływa woda grzewcza. Sam wygląd obudowy nie wystarcza do ustalenia rodzaju wymiennika.

Wymiennik dwupłaszczowy czy z wężownicą: porównanie

Oba rozwiązania porównuj dla tego samego zadania: podobnego zapasu wody, oczekiwanego czasu jej odgrzewania i tego samego źródła ciepła. Poniższa tabela porządkuje różnice konstrukcyjne bez przypisywania jednej technologii stałej przewagi.

Nie traktuj większej liczby króćców jako dowodu obsługi większej liczby źródeł. Część przyłączy służy wodzie użytkowej, cyrkulacji, czujnikowi lub grzałce. O przeznaczeniu każdego z nich rozstrzyga dokumentacja urządzenia.

Który wymiennik szybciej nagrzewa wodę?

Szybciej odtworzy zapas wody ten zestaw źródła i zasobnika, który w rzeczywistych warunkach przekaże większą średnią moc do ogrzewanej wody. Sama nazwa „dwupłaszczowy” albo „z wężownicą” nie podaje tej mocy. Duża powierzchnia wymiany jest istotna, lecz nie zastępuje informacji o temperaturach i przepływie.

Porównując karty, najpierw sprawdź warunki, dla których wyznaczono moc w kilowatach. Wysoka wartość uzyskana przy gorącym zasilaniu kotłowym nie opisuje automatycznie pracy tego samego urządzenia przy niższej temperaturze. Jeżeli producenci podali różne warunki pomiaru, nie wybieraj zwycięzcy na podstawie samych wartości kW.

• Temperatury: odczytaj temperaturę czynnika grzewczego, zimnej wody i przygotowywanej CWU oraz znaczenie oznaczeń przy tabeli.
• Przepływ: sprawdź, jakiego przepływu wymaga podana wydajność i czy instalacja go zapewni.
• Rodzaj wyniku: odróżnij moc wymiany, czas nagrzewania całej pojemności i wydajność ciągłą. To różne informacje.
• Warunki próby: porównuj taki sam zakres nagrzewania i pojemność, jeśli producent podaje czas przygotowania wody.

Jeżeli dla wybranego modelu brakuje danych odpowiadających Twojemu źródłu ciepła, poproś producenta o dobór lub charakterystykę pracy. Nie przeliczaj mocy proporcjonalnie do samej powierzchni płaszcza albo długości wężownicy. Takie uproszczenie pomija budowę wymiennika i warunki przepływu.

Jak dopasować konstrukcję do źródła ciepła?

Kocioł: sprawdź parametry ładowania zasobnika

Przy jednym kotle do porównania można przyjąć oba typy urządzeń, jeżeli producent przewiduje współpracę z daną instalacją. Zweryfikuj temperaturę ładowania CWU, wymaganą wydajność, dopuszczalne ciśnienie, przepływ oraz sposób pomiaru temperatury i sterowania. Zgodność średnic przyłączy nie potwierdza jeszcze zgodności całego zestawu.

Podczas wymiany starego zasobnika przekaż instalatorowi model kotła i zdjęcie tabliczki dotychczasowego zbiornika. Pozwoli to porównać ograniczenia obu urządzeń, zamiast dobierać zamiennik wyłącznie według litrażu i miejsca na ścianie.

Pompa ciepła: potrzebne są dane dla jej warunków pracy

Do pompy ciepła wybieraj zasobnik o parametrach potwierdzonych dla tego zastosowania. Przykładowo Kospel SWPC jest rodziną z dużą powierzchnią wężownicy, przeznaczoną przez producenta do współpracy z pompami ciepła. Nie wynika z tego, że dowolny model z wężownicą będzie odpowiedni ani że każdy płaszcz wodny zapewni wymagany odbiór ciepła.

Porównaj wymagania producenta pompy z dokumentacją zbiornika, w tym wydajność wymiany i hydraulikę obiegu. Jeżeli planujesz później zastąpić kocioł pompą, potwierdź zgodność już na etapie zakupu. Sam wybór jednej z dwóch konstrukcji nie gwarantuje gotowości do modernizacji.

Dwa obiegi grzewcze: policz niezależne wymienniki

„Dwupłaszczowy” nie znaczy „do dwóch źródeł”, a określenie „podwójna wężownica” wymaga sprawdzenia schematu. Gdy planujesz oddzielne obiegi, na przykład kotłowy i solarny, potrzebujesz konstrukcji przewidzianej do ich obsługi. Zagadnienie to rozwija poradnik jedna czy dwie wężownice w zasobniku CWU.

Ciśnienie zbiornika i obiegu grzewczego: dwa osobne ograniczenia

Dopuszczalne ciśnienie po stronie CWU nie jest automatycznie dopuszczalnym ciśnieniem płaszcza lub wężownicy. Trzeba sprawdzić obie wartości i dopasować do nich instalację. Szczególnie przy wymianie urządzenia nie przenoś parametrów starego zasobnika na nowy.

Przykładowo w tabeli rodziny Galmet SGW(L)P maksymalne ciśnienie pracy zbiornika CWU wynosi 0,6 MPa, czyli 6 bar, a części grzewczej 0,2 MPa, czyli 2 bar. Są to wartości dla opisanej rodziny, nie ogólna cecha wszystkich wymienników dwupłaszczowych.

Z kolei instrukcja wymienników poziomych Kospel obejmująca WP określa maksymalne ciśnienie płaszcza na 0,3 MPa, czyli 3 bar. Różnica między tymi przykładami pokazuje, dlaczego nie wystarczy sprawdzić samego rodzaju konstrukcji. Przy zakupie obowiązuje dokumentacja dokładnego modelu i wersji urządzenia.

Dobór zabezpieczeń i ocenę zgodności z układem otwartym albo zamkniętym powierz instalatorowi. Powinien uwzględnić dopuszczalne parametry wszystkich elementów oraz instrukcje źródła ciepła i zasobnika. Nie zmieniaj nastaw zaworów bezpieczeństwa w celu dopasowania niezgodnego urządzenia.

Miejsce montażu, izolacja i dostęp do serwisu

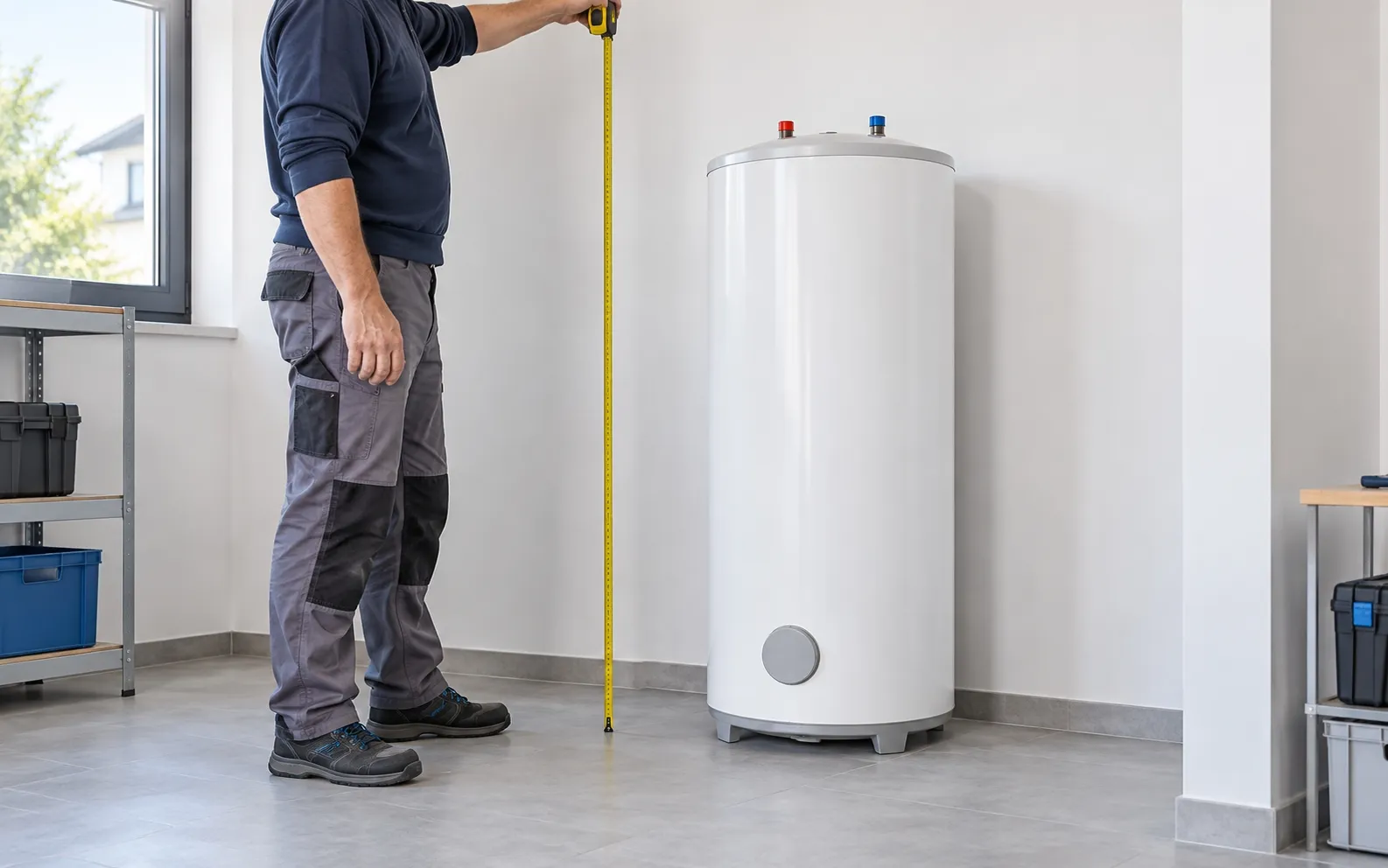

Sprawdź pozycję roboczą, wymiary z izolacją, układ króćców i przestrzeń serwisową. Modelu dopuszczonego wyłącznie do pracy poziomej nie można samodzielnie ustawić pionowo. Przy urządzeniu wiszącym trzeba dodatkowo ocenić podłoże i mocowanie dla masy zbiornika po napełnieniu.

Zostaw dostęp do anody, otworu rewizyjnego, czujnika i ewentualnej grzałki zgodnie z instrukcją. Zbiornik może zmieścić się we wnęce, a mimo to uniemożliwiać późniejsze wyjęcie części serwisowej. Miejsce na samo urządzenie i miejsce do jego obsługi to dwa odrębne wymagania.

Przy kosztach użytkowania porównaj także straty postojowe podane dla wybranych wariantów. Szybkie nagrzewanie i wolne stygnięcie opisują inne właściwości. Konstrukcja płaszcza lub wężownicy nie zastępuje oceny izolacji, a różnice w cenie zakupu nie obejmują automatycznie kosztu montażu i potrzebnego wyposażenia.

Oba typy mogą wymagać obsługi ochrony antykorozyjnej, zależnie od materiału i wykonania zbiornika. Przykładowe rodziny Galmet SGW(L)P i SGW(L)x2 mają emalię oraz anodę magnezową. Nie traktuj braku wężownicy wewnątrz modelu dwupłaszczowego jako dowodu, że urządzenie nie wymaga przeglądów.

Jak porównać dwa konkretne modele przed zakupem?

Przygotuj dwie karty techniczne i instrukcje odpowiadające dokładnym oznaczeniom urządzeń. Następnie przejdź poniższą listę z instalatorem. Brak danych w którymś punkcie jest powodem do ich uzupełnienia, a nie do uznania modeli za równoważne.

1. Ustal źródło ciepła, sposób ładowania CWU i ewentualny konkretny plan modernizacji.
2. Porównaj pojemność magazynową wody użytkowej. Nie wliczaj do niej objętości płaszcza ani wężownicy.
3. Sprawdź moc i wydajność przy porównywalnych temperaturach oraz przepływach. Poproś o dobór, jeśli takich danych brakuje.
4. Odczytaj oddzielne limity ciśnienia i temperatury dla właściwych części urządzenia.
5. Potwierdź pozycję montażu, mocowanie, dostęp do przyłączy i przestrzeń potrzebną do serwisu.
6. Porównaj straty postojowe, wymagania eksploatacyjne oraz całkowity koszt wyposażenia i montażu.

Po ustaleniu tych danych porównaj dostępne wymienniki CWU. Zawęź wybór do modeli zgodnych ze źródłem ciepła i warunkami instalacji, a dopiero w tej grupie porównuj cenę oraz wygodę obsługi. Wtedy wybór między płaszczem a wężownicą wynika z parametrów urządzenia i potrzeb domu.
