Jedna czy dwie wężownice w zasobniku CWU? Dobór do kotła, pompy i solarów

Jedna odpowiednio dobrana wężownica w zasobniku ciepłej wody użytkowej (CWU) najczęściej wystarcza do współpracy z jednym kotłem lub pompą ciepła. Dwie niezależne wężownice przydają się, gdy wodę mają ogrzewać dwa oddzielne obiegi, na przykład kocioł i kolektory słoneczne. Przy pompie ciepła o przydatności zbiornika decydują przede wszystkim parametry wymiany ciepła, a nie sama liczba wężownic. Grzałka elektryczna jest osobnym elementem i nie wymaga drugiej wężownicy.

Spis treści:

• Jedna czy dwie wężownice: szybkie porównanie
• Jak działają wężownice w zasobniku CWU?
• Zasobnik z jedną wężownicą do kotła
• Pompa ciepła: liczba wężownic nie zastępuje powierzchni
• Druga wężownica do kolektorów słonecznych
• Czy warto kupić drugą wężownicę na zapas?
• Co sprawdzić przed zakupem zasobnika?

Jedna czy dwie wężownice: szybkie porównanie

Dobór zacznij od ustalenia, ile oddzielnych obiegów ma przekazywać ciepło do wody. Sama liczba urządzeń w kotłowni może być myląca: grzałka nie korzysta z obiegu wodnego, a dwa źródła połączone wcześniej wspólną instalacją nie muszą mieć osobnych wężownic. Takie układy wymagają jednak sprawdzenia całego schematu hydraulicznego.

Dwie wężownice nie oznaczają automatycznie dwukrotnie szybszego nagrzewania. Wynik zależy od tego, która wężownica pracuje, jaką ma powierzchnię, jaka temperatura i przepływ są dostępne oraz którą część zbiornika ogrzewa dane źródło.

Jak działają wężownice w zasobniku CWU?

Wężownica to rurowy wymiennik zanurzony w wodzie użytkowej. W jej wnętrzu przepływa czynnik grzewczy z kotła, pompy ciepła albo instalacji solarnej. Ciepło przechodzi przez ściankę rury do wody magazynowanej w zbiorniku. Przy prawidłowej, szczelnej konstrukcji oba płyny nie mieszają się.

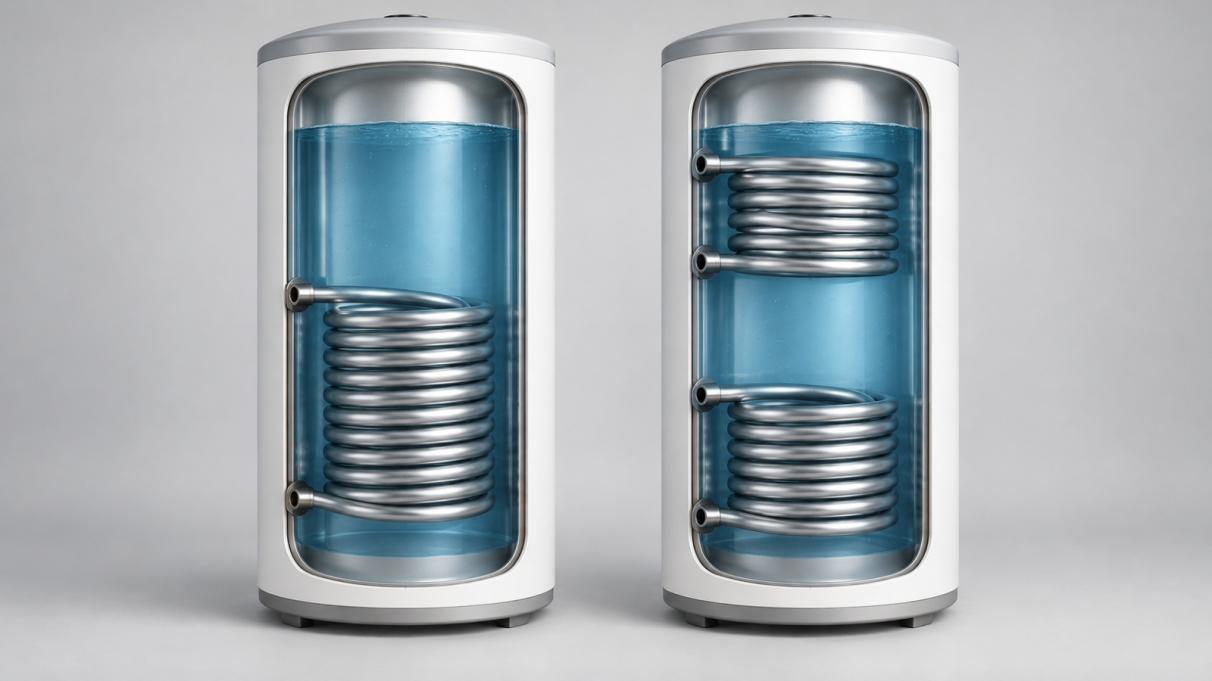

Zasobnik z dwiema niezależnymi wężownicami ma dwa oddzielne wymienniki. Każdy może współpracować z innym obiegiem, natomiast obie wężownice ogrzewają wodę w tym samym zbiorniku. Nie są to dwa osobne zasobniki ani dwie komory na wodę.

Znaczenie ma także położenie wężownicy. Woda w górnej części zasobnika może mieć inną temperaturę niż w dolnej, a źródło podłączone tylko do górnego wymiennika nie musi wykorzystywać całej pojemności tak samo jak źródło pracujące przez dolny. Dlatego sprawdzaj zarówno rysunek budowy, jak i schemat zalecanego podłączenia.

Po ustaleniu potrzebnych obiegów porównaj wymienniki CWU z wężownicą. Przy wyborze konkretnego wariantu zweryfikuj jego dokumentację, ponieważ podobna pojemność i zbliżona nazwa nie oznaczają identycznej konstrukcji.

Zasobnik z jedną wężownicą do kotła

Jeżeli wodę użytkową ma ogrzewać wyłącznie jeden kocioł, zwykle wystarczy jedna wężownica dobrana do jego parametrów. Dotyczy to między innymi kotła gazowego jednofunkcyjnego oraz odpowiednio zaprojektowanych instalacji z kotłem na pellet lub inne paliwo. Drugi wymiennik nie jest potrzebny tylko dlatego, że kocioł obsługuje jednocześnie ogrzewanie domu i przygotowanie CWU.

Przed zakupem sprawdź moc przekazywaną przez wężownicę przy temperaturze zasilania przewidzianej dla ładowania zasobnika. Ważne są również wymagany przepływ oraz sposób współpracy czujnika temperatury i automatyki kotła. Zbiornik o dużej pojemności, ale niewystarczającej wydajności wymiennika może długo odtwarzać zapas ciepłej wody.

Jeśli wybierasz zasobnik z dwiema wężownicami do przyszłej rozbudowy, sprawdź parametry tej, która będzie pracowała już teraz. Nie zakładaj, że moc całego urządzenia podana w opisie dotyczy pojedynczej wężownicy zasilanej z kotła.

Pompa ciepła: liczba wężownic nie zastępuje powierzchni

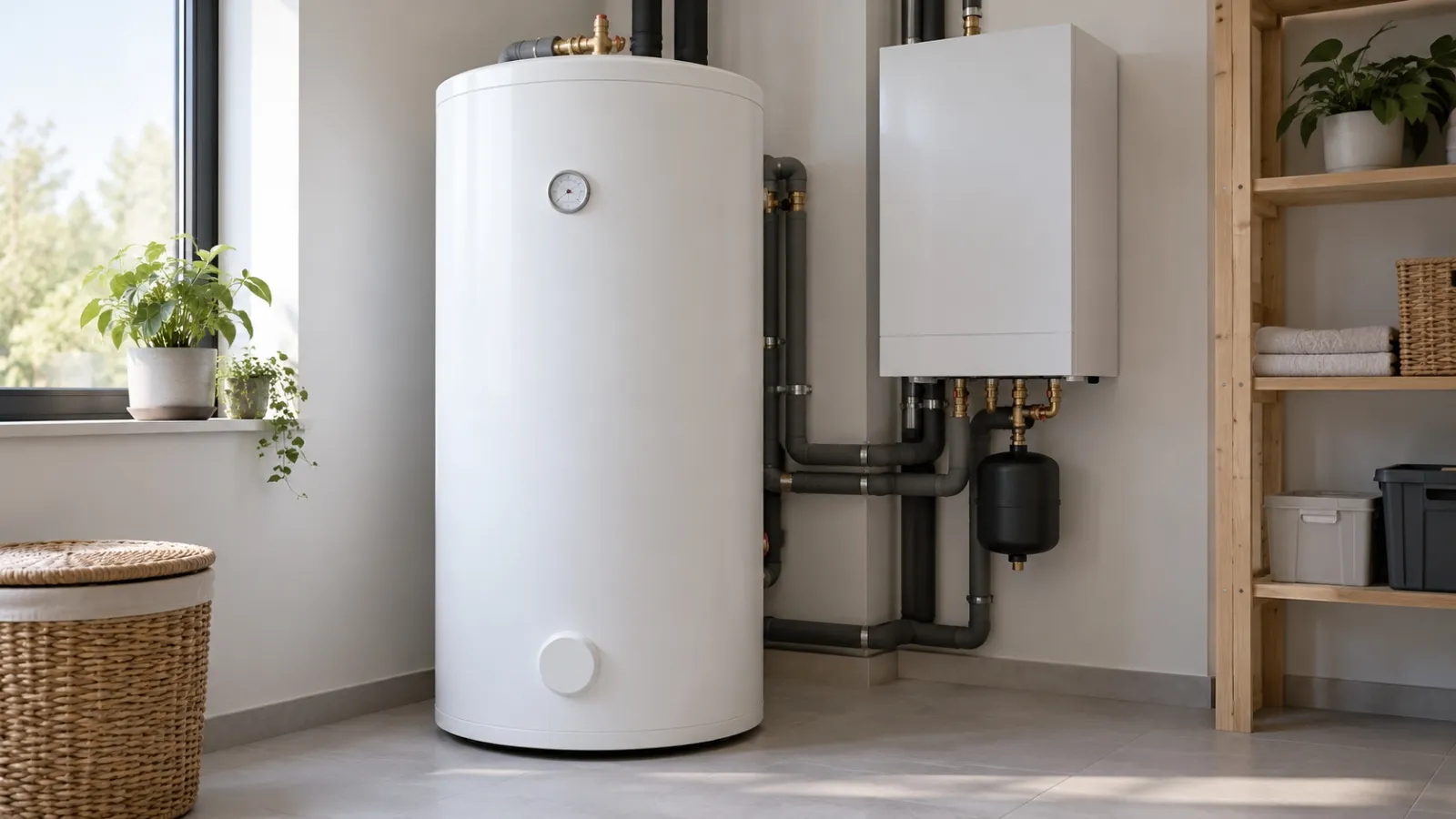

Do jednej pompy ciepła nie trzeba wybierać dwóch niezależnych wężownic. Potrzebny jest wymiennik, który potrafi odebrać wymaganą moc przy temperaturach pracy tej pompy. Im mniejsza różnica temperatur między czynnikiem grzewczym a wodą w zasobniku, tym trudniej przekazać tę samą moc bez odpowiedniej powierzchni wymiany.

Porównuj moc wężownicy wraz z warunkami jej wyznaczenia. Wynik podany dla wysokiej temperatury zasilania kotłowego nie opisuje automatycznie pracy z pompą ciepła. Oprócz powierzchni sprawdź wymagany przepływ, spadek ciśnienia i wymagania producenta pompy. Sama etykieta „do pompy ciepła” nie zastępuje tych danych.

Czy dwie małe wężownice zastąpią jedną dużą?

Nie przyjmuj takiego założenia na podstawie sumy powierzchni z karty produktu. Połączenie dwóch wężownic zmienia warunki przepływu i opory hydrauliczne, a ich rozmieszczenie wpływa na ogrzewanie zbiornika. Podłączenie szeregowe lub równoległe można rozważać dopiero po potwierdzeniu przez producenta i sprawdzeniu rozwiązania przez projektanta instalacji.

Uważaj też na określenie „podwójna wężownica”. Może opisywać specjalną budowę wymiennika, a nie dwa niezależne obiegi do dwóch źródeł. Takie nazewnictwo występuje między innymi w rodzinie Kospel SWPC. O przeznaczeniu rozstrzygają schemat i opis przyłączy, nie sama liczba widocznych spiral.

Pompa ciepła i drugie źródło: sprawdź układ wężownic

Przy pompie i kolektorach potrzebna jest wężownica solarna oraz wymiennik o parametrach właściwych dla pompy. Przykładowo Galmet Maxi Plus ma dolną wężownicę solarną i powiększoną wężownicę w części górnej. Jest to konkretna konstrukcja do takiego zastosowania, a nie cecha każdego zasobnika biwalentnego.

Inne rozmieszczenie występuje w Kospel SBPG do układów z pompą ciepła i kotłem, gdzie dolna wężownica ma większą powierzchnię od górnej. Przykłady pokazują, dlaczego nie należy wybierać króćców według uniwersalnej zasady „pompa zawsze na górze” albo „dolna zawsze do solarów”. Przypisanie obiegów musi wynikać z dokumentacji danego modelu.

Druga wężownica do kolektorów słonecznych

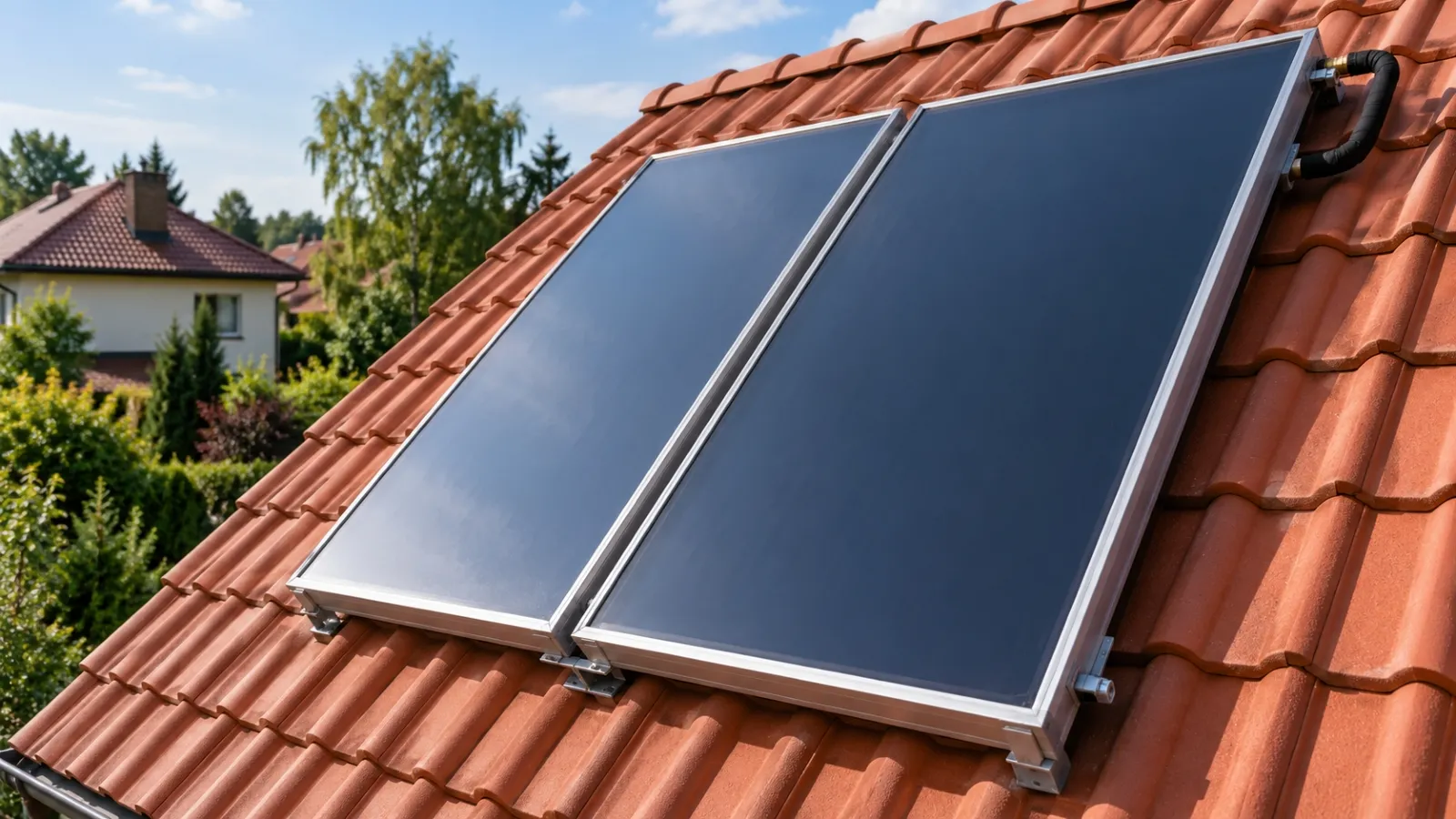

Połączenie kotła i kolektorów słonecznych to typowe zastosowanie dwóch niezależnych wężownic. W wielu takich zasobnikach dolny wymiennik odbiera ciepło z kolektorów, a górny współpracuje z kotłem. Tak zbudowany jest między innymi Galmet Tower Biwal. Dolne położenie wymiennika solarnego pozwala przekazywać energię do chłodniejszej części wody, a kocioł może dogrzewać strefę górną, gdy energia słoneczna jest niewystarczająca.

Drugą wężownicę dobieraj razem z instalacją kolektorów, automatyką i sposobem dogrzewania CWU. Sam dodatkowy wymiennik nie zastępuje pozostałych elementów obiegu solarnego. W kategorii systemy solarne można porównać osprzęt do takiej instalacji, a wymagania dla wężownicy należy sprawdzić w dokumentacji dobranego zestawu.

Fotowoltaika nie wymaga drugiej wężownicy

Kolektory słoneczne podgrzewają płyn krążący w obiegu, natomiast panele fotowoltaiczne wytwarzają energię elektryczną. Jeśli energia z fotowoltaiki zasila grzałkę w zasobniku albo pompę ciepła, nie pojawia się z tego powodu dodatkowy obieg wymagający drugiej wężownicy.

Przy planowaniu grzałki sprawdź, czy zasobnik ma przewidziany przez producenta króciec lub kołnierz, odpowiednią przestrzeń wewnątrz i dopuszczenie wybranego elementu grzejnego. Wężownica i grzałka wykonują podobne zadanie, lecz są różnymi częściami urządzenia. Dobór zasilania, sterowania i zabezpieczeń elektrycznych należy powierzyć osobie z odpowiednimi kwalifikacjami.

Czy warto kupić drugą wężownicę na zapas?

Zakup ma uzasadnienie, gdy plan rozbudowy jest konkretny: wiadomo, jakie drugie źródło zostanie dodane, jaki obieg będzie obsługiwać i jakie wymagania musi spełnić zasobnik. Wtedy można od razu dobrać konstrukcję odpowiednią zarówno do obecnej, jak i przyszłej instalacji.

Przykładowo przy kotle pracującym dziś i zaplanowanych kolektorach można rozważyć model z oddzielną wężownicą solarną. Jeżeli jednak przyszłą zmianą ma być zastąpienie kotła pompą ciepła, ważniejsze od dodatkowej wężownicy mogą być parametry wymiennika przewidzianego dla pompy. Zasobnik kupiony „na dwa źródła” nie staje się przez to automatycznie odpowiedni do każdej modernizacji.

Gdy nie ma planu drugiego obiegu, porównaj dopłatę z rzeczywistymi korzyściami. Niewykorzystywana wężownica nie zwiększa sama z siebie komfortu CWU. Sposób pozostawienia jej przyłączy oraz warunki późniejszego uruchomienia powinny być zgodne z instrukcją zbiornika.

Co sprawdzić przed zakupem zasobnika?

Do rozmowy z instalatorem przygotuj nazwy i modele źródeł ciepła oraz opis planowanej rozbudowy. Następnie porównaj dokumentację zasobników według poniższej listy. Pozwoli to odróżnić urządzenia, które tylko podobnie się nazywają, od modeli rzeczywiście pasujących do instalacji.

1. Liczba niezależnych obiegów. Ustal, co ma ogrzewać wodę teraz i po modernizacji. Grzałkę rozpatruj oddzielnie od obiegów wężownic.
2. Parametry każdej wężownicy. Sprawdź osobno powierzchnię i moc dolnego oraz górnego wymiennika, jeżeli zbiornik ma dwa.
3. Warunki podania mocy. Odczytaj temperatury i przepływ, dla których producent określił wydajność. Porównaj je z planowanymi warunkami pracy źródła.
4. Schemat i położenie przyłączy. Zweryfikuj przeznaczenie wężownic, miejsca czujników i dostęp do połączeń po ustawieniu zbiornika.
5. Współpraca z automatyką. Ustal sposób ładowania zasobnika, priorytety źródeł i sterowanie obiegami. Dwa wymienniki nie zastępują właściwego sterownika.
6. Pojemność, izolacja i miejsce montażu. Sprawdź zapas wody, straty postojowe, gabaryty oraz przestrzeń potrzebną do obsługi i serwisu.
7. Wyposażenie dodatkowe. Jeśli planujesz grzałkę, potwierdź jej zgodność. Zabezpieczenia hydrauliczne oraz montaż dobierz zgodnie z instrukcją i projektem instalacji.

Jeśli oprócz liczby wężownic potrzebujesz ustalić pojemność i pozostałe kryteria wyboru, przejdź do poradnika jak wybrać zasobnik CWU. Przed zakupem konkretnego wariantu ustal, jakie zadanie ma wykonywać każda wężownica i przy jakich parametrach będzie pracować.
