Fotowoltaika, kolektory słoneczne i CWU: kiedy wybrać drugą wężownicę, a kiedy grzałkę?

Drugą wężownicę wybierz wtedy, gdy zasobnik ciepłej wody użytkowej (CWU) ma odbierać ciepło z dwóch oddzielnych obiegów grzewczych, na przykład z kotła i kolektorów słonecznych. Przy fotowoltaice (PV) wykorzystującej grzałkę zanurzeniową dodatkowa wężownica nie jest potrzebna: prąd ogrzewa wodę przez grzałkę zamontowaną w zbiorniku. Dlatego do układu kocioł plus PV często wystarcza jedna wężownica oraz grzałka dopuszczona przez producenta zasobnika. Ostateczny wybór zależy od tego, które źródła chcesz zachować i jak będą sterowane.

Spis treści:

• Kolektory a fotowoltaika: jak energia trafia do wody?
• Kiedy wybrać drugą wężownicę? Tabela decyzji
• Kolektory słoneczne: kiedy potrzebne są dwa obiegi?
• Grzałka do fotowoltaiki: zasilanie i sterowanie nadwyżkami
• Czy przy modernizacji trzeba wymienić zasobnik?
• Ile energii z PV może przyjąć zasobnik?
• Pompa ciepła i koszty: co porównać przed decyzją?
• Co sprawdzić przed zakupem i montażem?

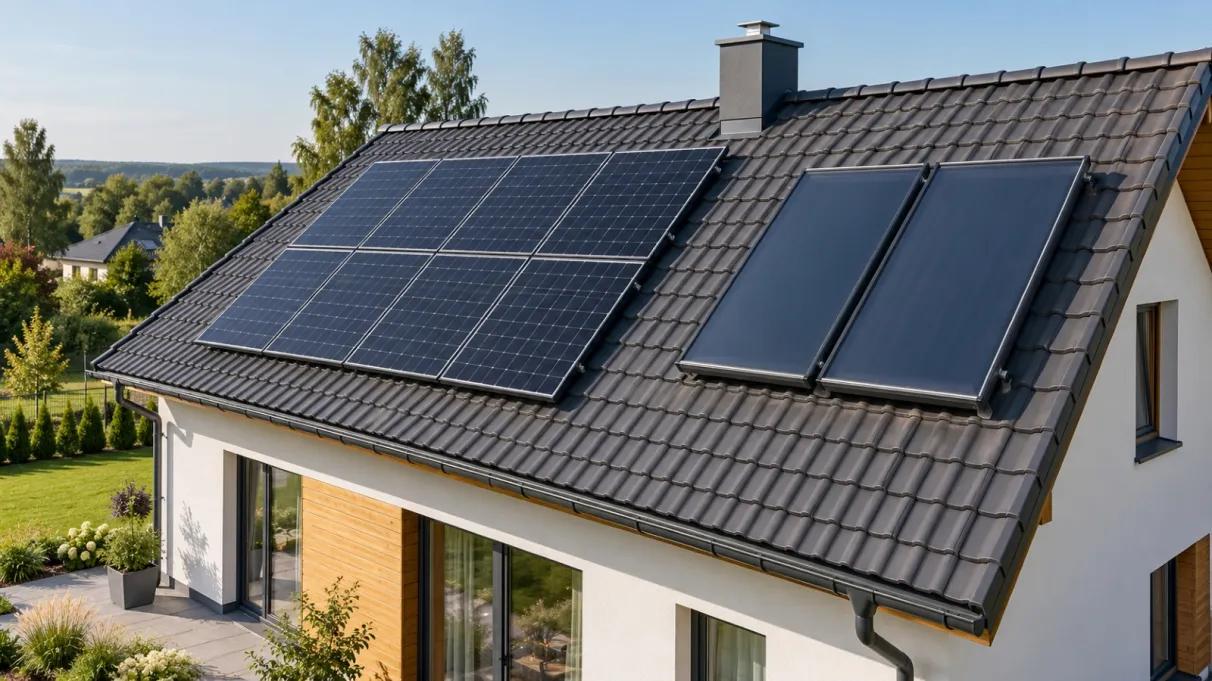

Kolektory a fotowoltaika: jak energia trafia do wody?

Kolektory słoneczne wytwarzają ciepło, które trzeba przekazać do wody użytkowej. W typowej domowej instalacji cieczowej nośnik ciepła, najczęściej roztwór glikolu, krąży między kolektorami a wężownicą. Ciepło przenika przez ściankę wężownicy, a czynnik solarny pozostaje oddzielony od wody używanej do mycia.

Panele fotowoltaiczne wytwarzają energię elektryczną. Może ona zasilać grzałkę albo pompę ciepła przygotowującą CWU. Przewody elektryczne doprowadza się do odpowiednich urządzeń, a nie do króćców wężownicy. Liczba źródeł energii nie musi więc odpowiadać liczbie wężownic: kocioł i grzałka zasilana z PV mogą ogrzewać jeden zasobnik wyposażony w pojedynczą wężownicę.

Jeżeli chcesz porównać konstrukcje zbiorników i ich współpracę z różnymi źródłami ciepła, sprawdź, kiedy wystarczy jedna wężownica, a kiedy potrzebne są dwie. W poradniku omawiamy również znaczenie powierzchni wymiany i położenia wężownic w zasobniku.

Kiedy wybrać drugą wężownicę? Tabela decyzji

Najpierw ustal, co ma doprowadzać ciepło do zbiornika. Poniższe warianty dotyczą typowych instalacji z wężownicami wewnętrznymi i grzałką montowaną w zasobniku. Układy z zewnętrznym wymiennikiem wymagają osobnego doboru.

Jeżeli chcesz zachować kocioł i dołożyć kolektory cieczowe, porównaj wymienniki CWU do kilku źródeł ciepła. Sprawdzaj schemat przyłączy konkretnego modelu: określenie „podwójna wężownica” nie wystarcza do potwierdzenia dwóch niezależnych obiegów.

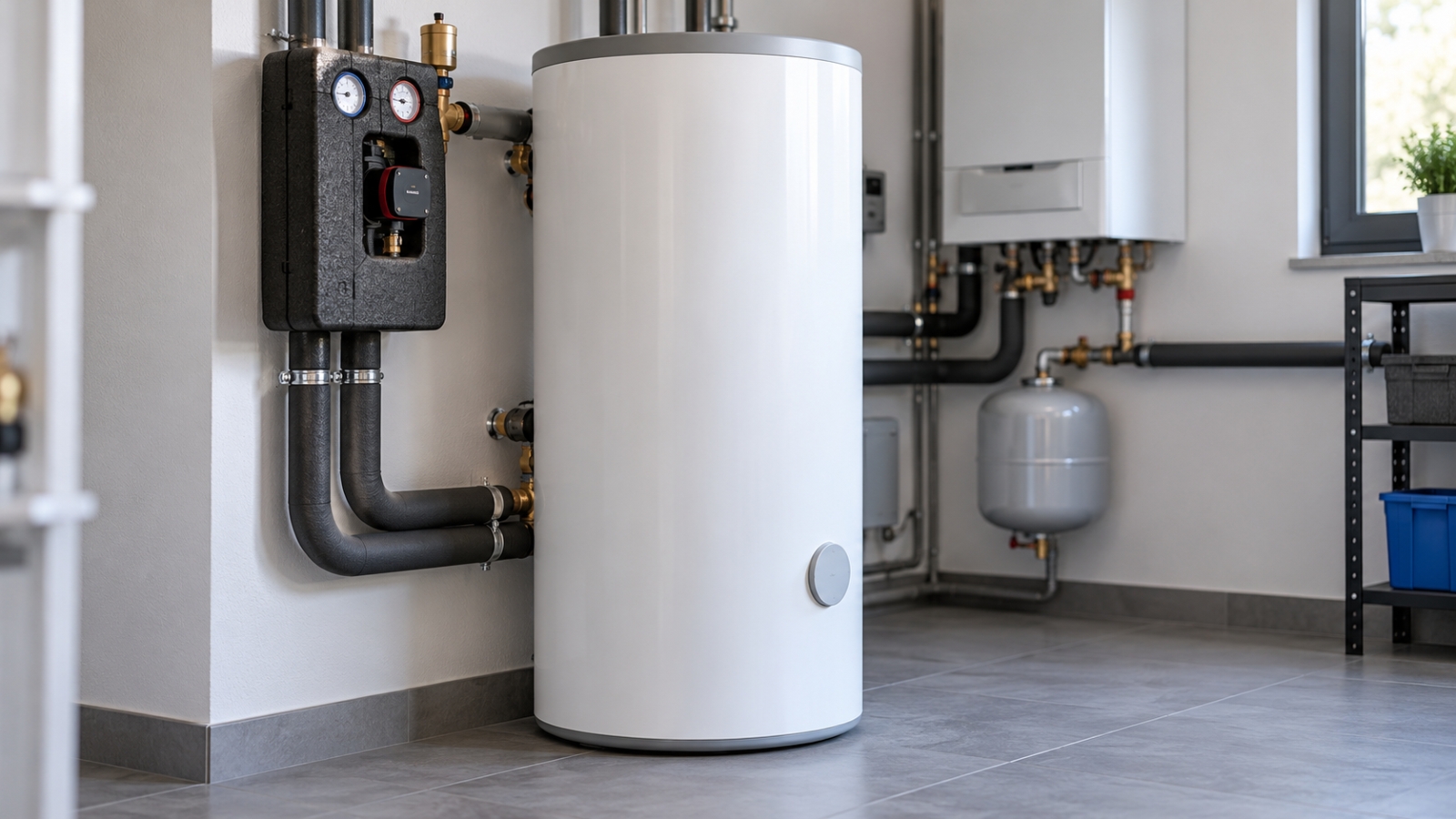

Kolektory słoneczne: kiedy potrzebne są dwa obiegi?

Druga niezależna wężownica ma uzasadnienie, gdy kolektory mają ogrzewać wodę obok kotła podłączonego do tego samego zasobnika. Rozdziela obieg solarny od obiegu kotłowego. W typowym zbiorniku biwalentnym kolektory zasila się przez dolną wężownicę, a kocioł przez górną. Takie zastosowanie opisuje producent wymiennika Galmet Tower Biwal, który przewiduje również możliwość montażu grzałki.

Dolna wężownica może odbierać ciepło w chłodniejszej strefie zbiornika, natomiast górna pozwala kotłowi dogrzewać górny zapas wody. Rozmieszczenie i funkcje wężownic trzeba jednak odczytać ze schematu producenta. Istnieją także inne konstrukcje, więc reguła „dolna do kolektorów, górna do kotła” nie zastępuje dokumentacji.

Kolektory z grzałką nie wymagają automatycznie dwóch wężownic. Jeśli nie przewidujesz dodatkowego obiegu kotłowego, może wystarczyć pojedyncza wężownica solarna i dopuszczone dogrzewanie elektryczne. Trzeba przy tym dobrać cały układ, w tym pojemność zbiornika, powierzchnię wężownicy i sposób odbioru ciepła z kolektorów.

Kompletując systemy solarne i osprzęt do kolektorów, uwzględnij też grupę pompową, sterownik oraz zabezpieczenia przewidziane w projekcie. Sama dodatkowa wężownica nie tworzy kompletnej instalacji solarnej.

Grzałka do fotowoltaiki: zasilanie i sterowanie nadwyżkami

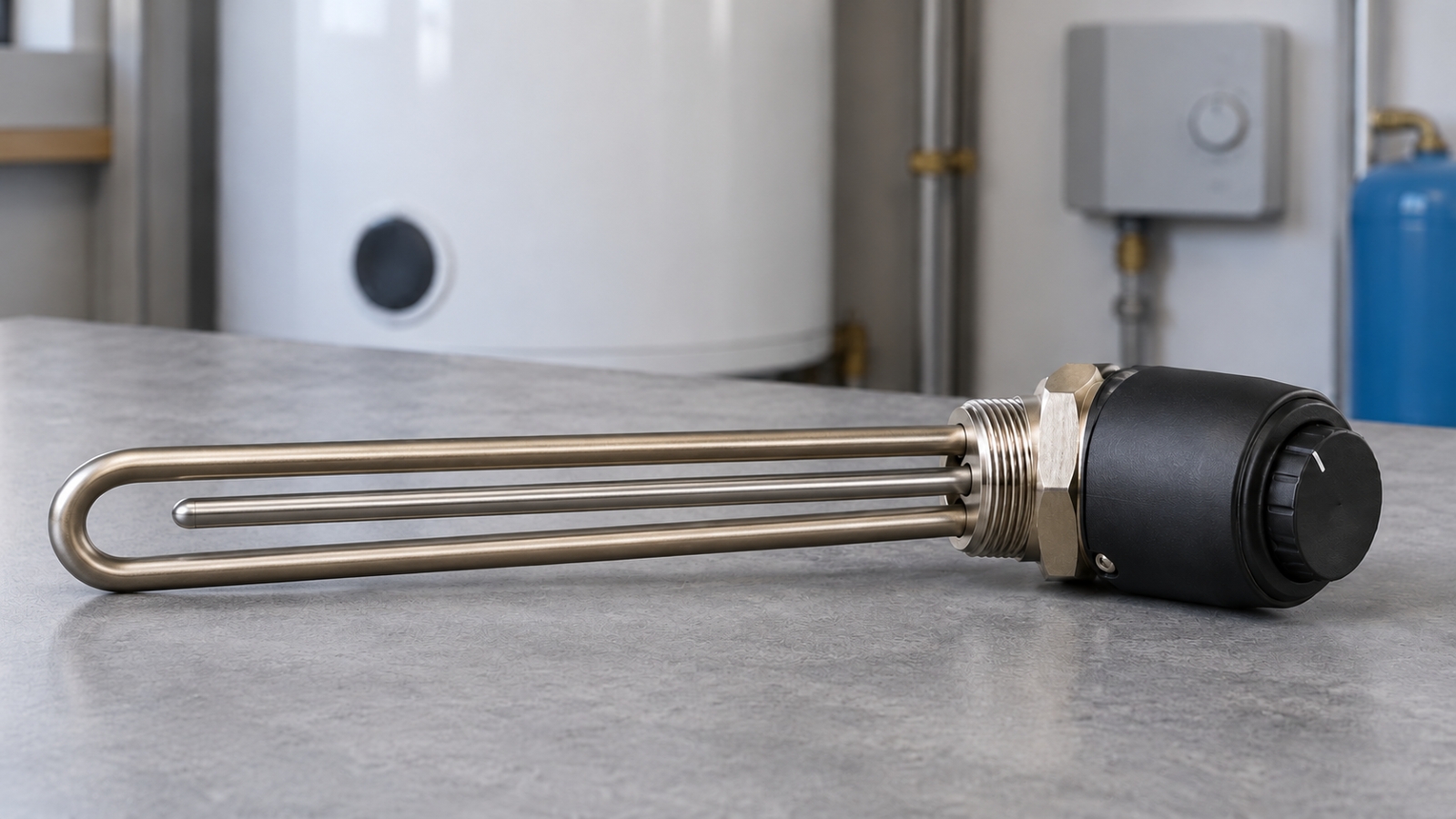

Grzałka pozwala wykorzystać prąd do ogrzewania wody bez dokładania kolejnego obiegu hydraulicznego. Warunkiem jest możliwość jej montażu w zasobniku oraz zgodność elektryczna całego zestawu. Przeglądając grzałki elektryczne do wody, wybieraj modele przeznaczone do zasobników CWU. Grzałka do grzejnika łazienkowego nie jest zamiennikiem grzałki do bojlera.

Instalacja domowa czy wydzielone panele?

• PV z falownikiem połączonym z instalacją domu: grzałka jest zasilana po stronie prądu przemiennego. Zależnie od bieżącej produkcji i sterowania energia może pochodzić z PV, z sieci albo z obu źródeł.
• Wydzielone moduły do ogrzewania wody: panele współpracują z dedykowanym regulatorem i odpowiednio dobranym odbiornikiem. Przykładem takiej architektury jest system my-PV SOL•THOR.

Określenie „grzanie bezpośrednio z paneli” nie oznacza podłączenia zwykłej grzałki wprost do modułów. Typ napięcia na wyjściu regulatora, dopuszczona grzałka oraz sposób ograniczania temperatury wynikają z instrukcji zestawu. Dobór i podłączenie części elektrycznej powierz elektrykowi z odpowiednimi kwalifikacjami.

Dlaczego sam harmonogram nie wystarczy?

Włączenie grzałki w południe zwiększa szansę wykorzystania własnej produkcji, ale nie gwarantuje pracy wyłącznie z nadwyżek. Chmury lub uruchomienie innych odbiorników zmieniają bilans domu. W uproszczonym przykładzie grzałka pobierająca 3 kW przy dostępnej nadwyżce 1 kW potrzebuje jeszcze około 2 kW z sieci, jeżeli układ nie ogranicza jej mocy i nie ma innego źródła zasilania.

Sterowanie nadwyżkami wykorzystuje pomiar bieżącego bilansu energii. Może włączać odbiornik po przekroczeniu ustalonego progu albo płynnie regulować jego moc. Należy sprawdzić także zgodność termostatu: instrukcja Fronius Ohmpilot wymaga odpowiedniego odbiornika rezystancyjnego i ostrzega przed podłączaniem termostatu elektronicznego. To wymaganie tego urządzenia, a nie zakaz dotyczący wszystkich regulatorów PV.

Czy przy modernizacji trzeba wymienić zasobnik?

Przy dokładaniu PV najpierw sprawdź możliwość wyposażenia istniejącego zbiornika w grzałkę. Wymiana sprawnego zasobnika jednowężownicowego na dwuwężownicowy tylko z powodu paneli zazwyczaj nie rozwiązuje właściwego problemu. Potrzebne są odpowiednie przyłącze grzałki, dopuszczenie producenta i sterowanie.

1. Masz kocioł i jedną wężownicę, a dodajesz PV. Zachowaj obieg kotłowy. Sprawdź w dokumentacji, czy i jaką grzałkę można dołożyć.
2. Masz kocioł i jedną wężownicę, a dodajesz kolektory. Jeżeli oba obiegi mają pozostać czynne, potrzebujesz rozwiązania rozdzielającego ich pracę. Typowym wyborem jest zasobnik z dwiema niezależnymi wężownicami. Alternatywny układ z wymiennikiem zewnętrznym wymaga projektu i porównania kosztów.
3. Rezygnujesz z kotła na rzecz kolektorów i grzałki. Dotychczasową wężownicę można rozważyć do obiegu solarnego wyłącznie po potwierdzeniu jej parametrów oraz dopuszczenia takiego zastosowania.

Druga wężownica „na przyszłość” ma sens, gdy planujesz konkretny dodatkowy obieg cieczowy. Przy planie rozbudowy jedynie o PV bardziej przydatne może być fabryczne przygotowanie zbiornika do montażu grzałki.

Ile energii z PV może przyjąć zasobnik?

Zasobnik ma ograniczoną zdolność magazynowania ciepła. Gdy woda osiągnie dopuszczoną temperaturę, dalsza nadwyżka nie może być odbierana przez tę grzałkę. Dlatego znaczenie ma temperatura wody przed okresem produkcji PV, a także to, czy grzałka ogrzewa cały zbiornik, czy głównie jego górną część.

Przykład obliczeniowy: przyjmijmy 200 l wody ogrzewanej w całej objętości z 20°C do 55°C. Pomijamy pobór wody oraz straty ciepła. Przy założeniu masy około 1 kg na litr i ciepła właściwego wody około 4,19 kJ/(kg·K) potrzeba:

Q ≈ 200 × 4,19 × 35 / 3600 ≈ 8,1 kWh.

Przy stałej mocy grzania 3 kW odpowiada to około 2,7 godziny. Jeśli średnia moc faktycznie przekazywana do wody wynosi tylko 1 kW, czas rośnie do około 8,1 godziny. Są to wyniki idealizowanego obliczenia, a nie prognoza uzysku PV ani czas nagrzewania konkretnego produktu. Temperatury przyjęto wyłącznie do przykładu, nie jako zalecenie nastaw.

Moc instalacji wyrażona w kWp nie mówi, ile nadwyżki będzie dostępne przez cały okres grzania. Do oceny użyj danych o produkcji i zużyciu domu w kolejnych godzinach. Uwzględnij też straty postojowe zbiornika oraz rzeczywisty pobór ciepłej wody.

Pompa ciepła i koszty: co porównać przed decyzją?

Jeśli CWU przygotowuje już pompa ciepła, sprawdź możliwość wykorzystania PV przez sprężarkę i automatykę pompy. Pompa pobiera również ciepło z otoczenia, dlatego przy odpowiednich warunkach dostarcza więcej ciepła z tej samej ilości prądu niż grzałka oporowa. Wynik zależy od temperatur, parametrów urządzenia i sposobu pracy. Grzałka może pozostać źródłem rezerwowym lub wykorzystywać nadwyżkę zgodnie z ustalonymi priorytetami.

Przy pompie połączonej z zasobnikiem przez wężownicę trzeba sprawdzić jej powierzchnię i wydajność dla parametrów pracy pompy. Zwykły zbiornik solarny z dwiema wężownicami nie staje się przez to automatycznie odpowiednim zasobnikiem do pompy ciepła.

Porównując koszty wariantów, uwzględnij cały zakres prac: zbiornik, osprzęt hydrauliczny, grzałkę, regulator, pomiar energii i montaż. Osobno oszacuj koszt dogrzewania przy braku słońca. Nadwyżkę PV oceń także względem możliwości jej rozliczenia lub wykorzystania przez inne urządzenia. Bez danych o zużyciu, produkcji i cenach nie da się rzetelnie wskazać jednego okresu zwrotu.

Co sprawdzić przed zakupem i montażem?

Do rozmowy z instalatorem przygotuj oznaczenie zasobnika, jego dokumentację oraz listę obecnych i planowanych źródeł ciepła. Następnie sprawdź:

• Obiegi: ile niezależnych obiegów cieczowych ma pozostać podłączonych i do czego producent przeznaczył każdą wężownicę.
• Wężownice: powierzchnię wymiany, dopuszczony czynnik, temperaturę, ciśnienie i warunki, dla których podano moc.
• Miejsce na grzałkę: dopuszczony króciec lub kołnierz, długość zanurzeniową, strefę niegrzejną i przestrzeń wewnątrz zbiornika. Zgodny gwint nie przesądza o dopasowaniu.
• Grzałkę: dopuszczoną moc, materiał elementu grzejnego, zgodność z ochroną antykorozyjną zbiornika i pozycję montażu.
• Elektrykę i automatykę: napięcie, liczbę faz, zgodność regulatora z grzałką i termostatem, pomiar nadwyżki oraz wymagane zabezpieczenia.
• Priorytety: kiedy wolno uruchamiać kocioł lub pobierać prąd z sieci, jak zapewnić ciepłą wodę bez słońca i jak realizować wymagania higieniczne opisane dla instalacji.

Prace przy instalacji ciśnieniowej i podłączeniu elektrycznym zleć osobom z odpowiednimi kwalifikacjami. Regulator wykorzystujący nadwyżki PV nie zastępuje wymaganych zabezpieczeń temperatury i ciśnienia. Jeśli planujesz wyższe temperatury magazynowania, instalator powinien sprawdzić dopuszczenia urządzeń i ochronę użytkowników przed poparzeniem.

Przed zamówieniem poproś o wskazanie konkretnego zestawu: model zasobnika, przypisanie wężownic do źródeł, dopuszczona grzałka oraz sposób sterowania. Taki dobór pozwala ocenić, czy potrzebujesz drugiej wężownicy, czy wystarczy rozbudować układ o ogrzewanie elektryczne.
