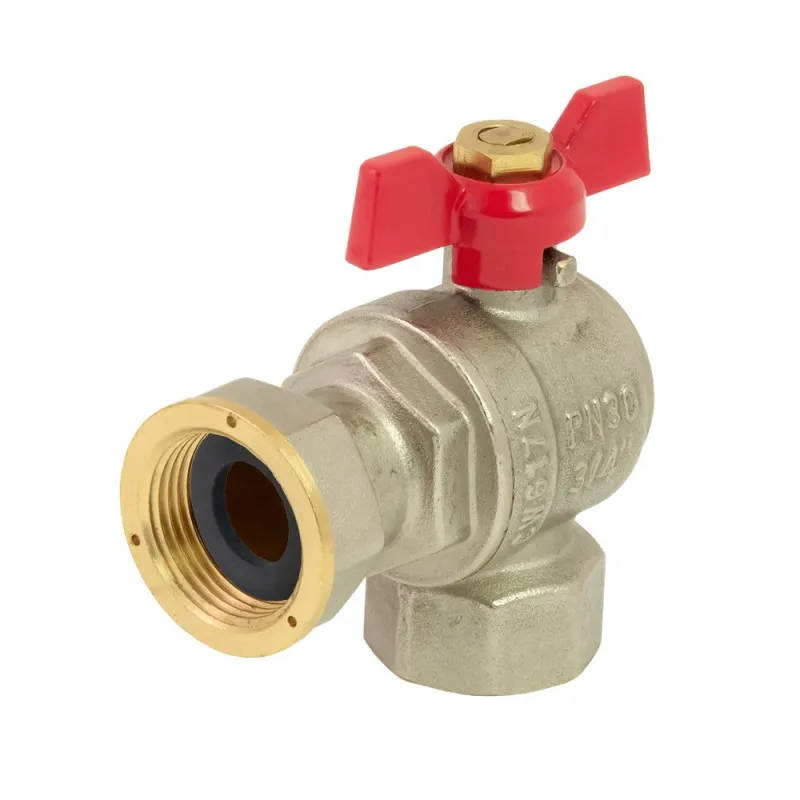

Zawór kulowy kątowy 5/4" DN32 PHA-010/O Perfexim 00-010-0320-001

Zawór kątowy Perfexim PHA-010/O o średnicy 5/4" (DN32) to mosiężna armatura odcinająca przeznaczona do sterowania przepływem medium w instalacjach grzewczych i wodociągowych. Charakteryzuje się konstrukcją o pogrubionych ściankach korpusu, co przekłada się na podwyższoną wytrzymałość mechaniczną na siły skręcające oraz zginające podczas montażu. Wyposażenie w obrotową nakrętkę ułatwia bezpośrednie podłączenie urządzeń takich jak rozdzielacze czy pompy bez konieczności obracania całego zaworu.

Konstrukcja i uszczelnienie korpusu

Korpus oraz kula wykonane zostały z mosiądzu CW617N. Zewnętrzna powierzchnia korpusu jest niklowana, natomiast sama kula poddana została procesowi chromowania i polerowania. Konstrukcja trzpienia posiada dławik mosiężny, który umożliwia kompensację ewentualnych luzów eksploatacyjnych za pomocą dokręcenia nakrętki dławika, co przedłuża żywotność elementu. Szczelność połączenia ruchomego gwarantują uszczelnienia wykonane z teflonu PTFE, charakteryzującego się odpornością na ścieranie.

Zastosowanie i parametry montażowe

Zawór przeznaczony jest do pracy w instalacjach wody ciepłej i zimnej, centralnego ogrzewania oraz systemach chłodniczych i solarnych napełnianych roztworem glikolu do 50%. Kątowa konfiguracja przyłączy umożliwia montaż w miejscach o ograniczonej przestrzeni, ułatwiając podłączenie belek rozdzielacza. Maksymalna temperatura robocza wynosi +120°C przy ciśnieniu roboczym do 30 bar (3,0 MPa).

Dane wymiarowe i przyłącza

Jedno z przyłączy stanowi gwint zewnętrzny G 1 1/4, drugie zaś to obrotowa nakrętka z gwintem wewnętrznym G 1 1/4. Szczelność na złączu z nakrętką zapewnia fabryczny pierścień uszczelniający z elastomeru EPDM. Sterowanie przepływem odbywa się za pomocą aluminiowego pokrętła typu motylek, lakierowanego proszkowo na kolor czerwony, pozwalającego na pełne zamknięcie lub otwarcie przepływu przy obrocie o 90 stopni.

Specyfikacja techniczna
