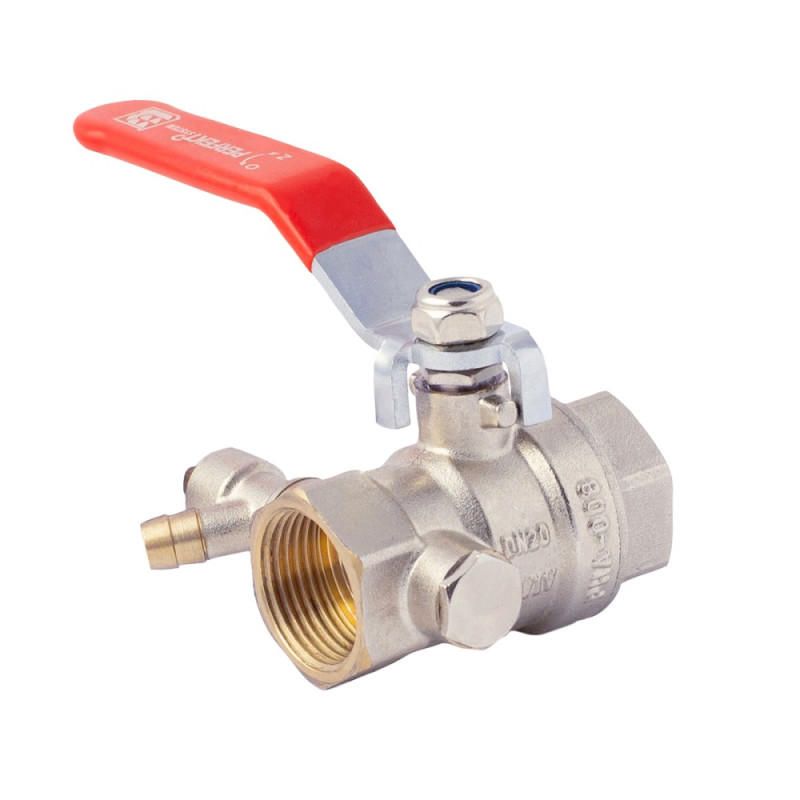

Zawór kulowy 1" WW ze spustem i dławikiem PHA-008 Perfexim

Budowa i właściwości materiałowe kurka

Kurek kulowy Perfexim PHA-008 to przelotowy zawór nakrętno-nakrętny o średnicy nominalnej 1", przeznaczony do ręcznego zamykania i otwierania przepływu mediów w instalacjach.

Kadłub oraz wkrętka zaworu zostały wykonane z wysokiej jakości mosiądzu CW617N, który z zewnątrz pokryto ochronną powłoką niklowaną. Wnętrze korpusu celowo pozbawiono niklowania, co zapobiega kontaktowi niklu z wodą przeznaczoną do spożycia przez ludzi. Kula odcinająca powstała z mosiądzu CW617N i została dodatkowo chromowana, co ułatwia płynną pracę elementu i zapobiega zatarciom.

Trzpień oraz dławik wykonano z trwałego mosiężnego stopu CW614N. Szczelność całego mechanizmu zapewniają precyzyjnie dopasowane uszczelki kuli oraz trzpienia wyprodukowane z czystego teflonu (PTFE). Stalowa rączka pokryta czerwoną okładziną z tworzywa PVC pozwala na komfortowe i bezpieczne sterowanie pozycją kuli.

Konstrukcja dławika i zaworu spustowego

Zawór został wyposażony w zintegrowany mechanizm dławika, który umożliwia łatwą kompensację ewentualnych luzów powstających w trakcie wieloletniej eksploatacji. Konstrukcja trzpienia z wysokim kominkiem pozwala na docisk uszczelnienia bez konieczności demontażu całego kurka z rurociągu, co znacząco wydłuża okres bezawaryjnej pracy.

Wbudowany zawór spustowy z mosiężnym korkiem i korpusem pozwala na szybkie i kontrolowane opróżnienie wybranego fragmentu instalacji z medium. Uszczelnienie trzpienia spustowego wykonano z PTFE, natomiast korpus i korek uszczelnia elastyczny o-ring z tworzywa NBR.

Zastosowanie i warunki pracy

Model ten przeznaczony jest do montażu w instalacjach wodociągowych wody zimnej i ciepłej, w tym przeznaczonych do spożycia przez ludzi. Sprawdza się również w układach centralnego ogrzewania oraz systemach chłodniczych i solarnych napełnianych roztworem glikolu o stężeniu do 50%.

Zawór może być montowany na rurociągach pionowych, poziomych i skośnych w dowolnym położeniu, pod warunkiem zachowania kierunku przepływu medium. Konstrukcja pozwala na bezawaryjną pracę przy ciśnieniu roboczym do 3,0 MPa oraz w szerokim zakresie temperatur roboczych od -30°C do +140°C.

Parametry montażowe i wymiarowe

Zawór posiada dwa gwinty wewnętrzne o rozmiarze G 1 zgodne z normą ISO 228. Długość całkowita korpusu wynosi 69,0 mm, a długość gwintu montażowego to 15,0 mm. Solidna konstrukcja o pogrubionych ściankach korpusu pozwala na bezpieczne dokręcenie złączy bez ryzyka odkształcenia materiału.
