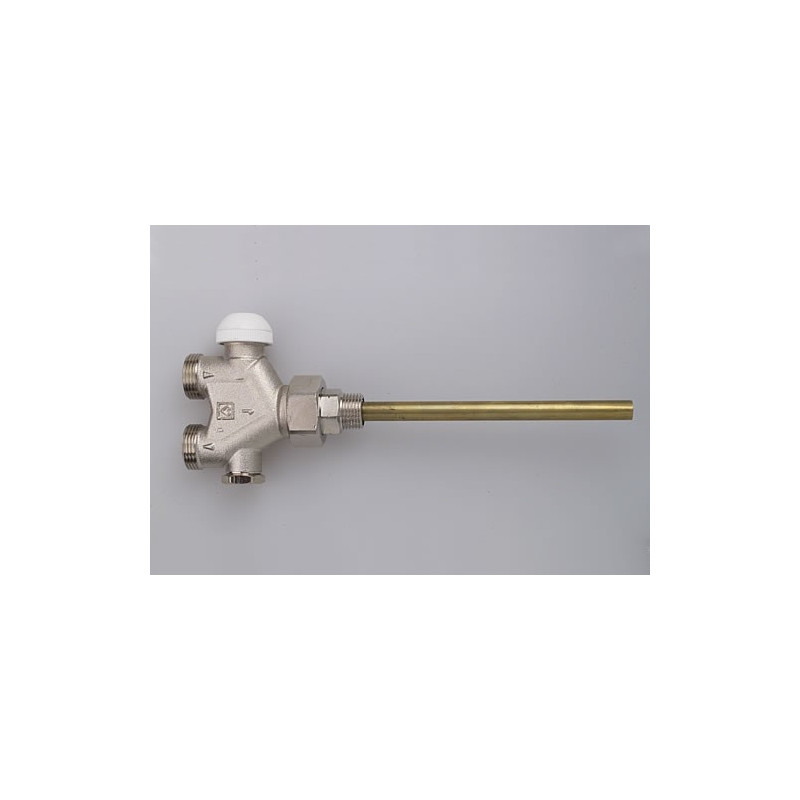

Zawór czterodrogowy HERZ VUA-50 prosty dwururowy 1/2

Konstrukcja i parametry techniczne zaworu HERZ VUA-50

Zawór czterodrogowy HERZ VUA-50 w wersji prostej (numer artykułu 17783-26) to specjalistyczny element armatury przeznaczony do podłączania grzejników dolnozasilanych w systemach grzewczych. Urządzenie intekryje funkcje zasilania oraz powrotu w jednym korpusie mosiężnym, co umożliwia podłączenie grzejnika przy użyciu tylko jednego otworu przyłączeniowego. Zawór jest pokryty powłoką niklowaną, co zwiększa jego odporność na czynniki zewnętrzne i zapewnia estetyczny wygląd w strefie przygrzejnikowej.

Urządzenie wyposażono w rurkę nurnikową o długości 200 mm i średnicy 11 mm, która kieruje strumień gorącej wody bezpośrednio do wnętrza grzejnika. Powrót schłodzonej wody odbywa się natomiast przestrzenią wokół rurki nurnikowej. Zastosowanie takiego rozwiązania pozwala na oszczędność miejsca i dyskretny montaż instalacji.

Zastosowanie i kompatybilność instalacyjna

Model ten jest przeznaczony wyłącznie do instalacji dwururowych (systemów zamkniętych i otwartych). Konstrukcja zaworu umożliwia demontaż grzejnika bez konieczności spuszczania wody z całej instalacji oraz wymianę wkładki termostatycznej pod ciśnieniem za pomocą specjalnego klucza HERZ-Changefix. Ułatwia to prace serwisowe i konserwacyjne w sezonie grzewczym.

Zawór współpracuje z głowicami termostatycznymi posiadającymi gwint przyłączeniowy M 30 x 1,5 (seria typu H). Przyłącze do rur instalacyjnych to standardowy gwint zewnętrzny G 3/4 ze stożkiem typu Eurokonus o rozstawie osiowym wynoszącym 50 mm. Sam montaż grzejnika odbywa się za pomocą przyłącza z uszczelnieniem płaskim o wymiarze G 1/2.

Specyfikacja techniczna
