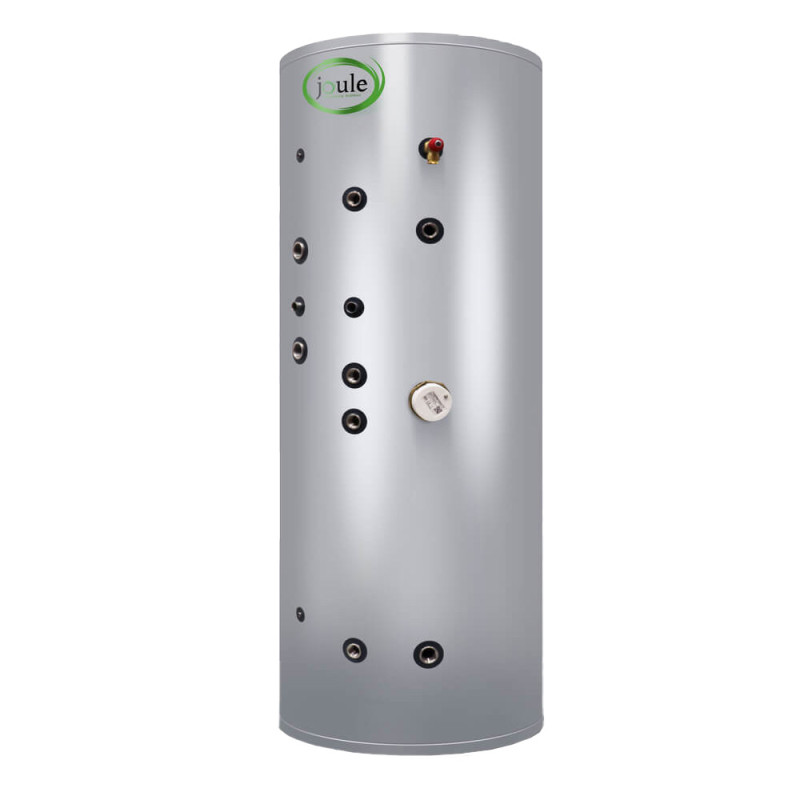

Wymiennik Joule Cyclone Triple INOX 300L 3W TCPMV3-0300NFC

Pionowy wymiennik ciepłej wody użytkowej Joule Cyclone Triple INOX 300 L o kodzie producenta TCPMV3-0300NFC to zaawansowane urządzenie przeznaczone do jednoczesnej współpracy z trzema niezależnymi źródłami ciepła. Zbiornik charakteryzuje się wyjątkową trwałością i odpornością na korozję, co pozwala na bezawaryjną pracę przez wiele lat w trudnych warunkach instalacyjnych.

Konstrukcja i materiały

Korpus oraz sferycznie ukształtowane denka wymiennika zostały wyprodukowane z wysokogatunkowej stali nierdzewnej Duplex 2304. Zastosowanie tego stopu zapewnia podwyższoną odporność na rozciąganie oraz korozję szczelinową, eliminując konieczność montażu anody magnezowej. Króćce przyłączeniowe oraz trzy gładkie wężownice spiralne wykonano ze stali kwasoodpornej AISI 316L o grubości ścianki 1 mm, co gwarantuje długą żywotność i higieniczną czystość podgrzewanej wody. Proces produkcyjny obejmuje automatyczne spawanie doczołowo przy użyciu robotów, a także pasywację chemiczną całego zbiornika.

Izolacja termiczna i obudowa

Minimalizację strat ciepła gwarantuje gruba warstwa izolacji z twardej, bezfreonowej pianki poliuretanowej PUR wtryskiwanej bezpośrednio pod płaszcz urządzenia. Zewnętrzna obudowa wykonana jest ze stali malowanej proszkowo na kolor srebrny metaliczny, co nadaje zbiornikowi estetyczny wygląd i chroni go przed uszkodzeniami mechanicznymi.

Wydajność wężownic i zasilanie elektryczne

Urządzenie wyposażono w trzy wężownice o różnych powierzchniach wymiany ciepła, co umożliwia optymalne dopasowanie parametrów do podłączonych urządzeń. Dolna wężownica solarna ma powierzchnię 1,2 m², środkowa 0,8 m², natomiast najwyższa wężownica pomocnicza cechuje się powierzchnią 0,58 m². Dodatkowo w komplecie znajduje się fabrycznie zamontowany elektryczny element grzejny Incoloy o mocy 3 kW przy zasilaniu 230 V, który może pełnić funkcję samodzielnego lub awaryjnego źródła ciepła.

Zastosowanie i kompatybilność

Wymiennik przeznaczony jest do pionowego montażu stojącego i umożliwia równoległe podłączenie m.in. kolektorów słonecznych, kominka z płaszczem wodnym oraz kotła centralnego ogrzewania (np. gazowego lub na paliwa stałe). Urządzenie posiada fabryczne rurki wgłębne o średnicy 9 mm przeznaczone do montażu czujników temperatury sterowników kotła lub instalacji solarnej. Przyłącza wody zimnej i ciepłej posiadają gwinty wewnętrzne GW 1", natomiast króćce wężownic wyposażono w gwinty wewnętrzne GW 3/4", co ułatwia integrację z typowymi systemami hydraulicznymi.

Wyposażenie i bezpieczeństwo

Zasobnik dostarczany jest jako kompletny zestaw gotowy do podłączenia. W opakowaniu, oprócz grzałki elektrycznej, znajduje się dedykowany zawór bezpieczeństwa temperaturowo-ciśnieniowy T&P, chroniący układ przed nadmiernym wzrostem ciśnienia roboczego powyżej 6 bar oraz temperatury powyżej 95 °C.
