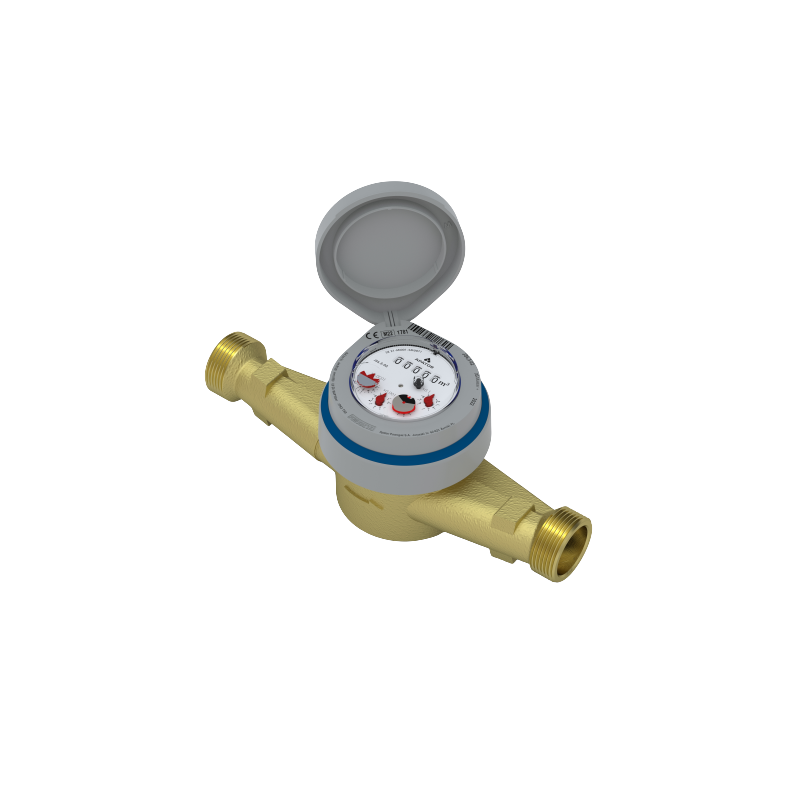

Wodomierz Apator JS 6,3-02 Master+ DN25 L165 zimna woda

Zasada działania i konstrukcja

Jednostrumieniowy, suchobieżny wodomierz Apator JS 6,3-02 Master+ DN25 o długości 165 mm przeznaczony jest do precyzyjnego pomiaru zużycia zimnej wody użytkowej o temperaturze do 50°C. Urządzenie działa w oparciu o jednostrumieniowy wirnik skrzydełkowy, który przekazuje ruch obrotowy do liczydła za pomocą sprzęgła magnetycznego. Rozwiązanie to całkowicie odizolowuje mechanizm zliczający od mierzonej wody, co zapobiega zanieczyszczeniu tarczki odczytowej i gwarantuje stabilną pracę urządzenia przez cały okres eksploatacji.

Konstrukcja wodomierza charakteryzuje się podwyższoną odpornością na działanie silnego, zewnętrznego pola magnetycznego dzięki zastosowaniu specjalnego ekranu magnetycznego. Zabezpieczenie to chroni wskazania przed próbami zewnętrznej manipulacji. Dodatkowo liczydło w wersji wykonania IP65 zostało wyposażone w blokadę obrotu o kąt większy niż 358°, co ułatwia właściwe ustawienie tarczy podczas montażu i zapobiega uszkodzeniom mechanicznym.

Zdalny odczyt i integracja AMR

Model JS 6,3-02 Master+ jest fabrycznie przystosowany do współpracy z systemami zdalnego odczytu wskazań w standardzie AMR. Konstrukcja tarczy umożliwia szybki montaż zewnętrznych nakładek komunikacyjnych, takich jak nakładki radiowe w standardzie Wireless M-Bus czy nakładki impulsowe. Dzięki temu urządzenie pozwala na bezprzewodowe przesyłanie danych o zużyciu wody, eliminując potrzebę fizycznej wizyty inkasenta w budynku.

Zastosowanie i kompatybilność

Wodomierz przeznaczony jest do instalacji w sieciach domowych, wielorodzinnych oraz w obiektach użyteczności publicznej, gdzie nominalny przepływ wody nie przekracza 6,3 m3/h. Urządzenie może być montowane w rurociągach poziomych z liczydłem skierowanym ku górze (klasa metrologiczna R100-H) lub na bok, a także w przewodach pionowych.

Do montażu w instalacji wymagane są standardowe półśrubunki o gwincie przyłączeniowym G 1 1/4, pasujące do korpusu o średnicy nominalnej DN25 i długości zabudowy 165 mm. Mosiężny korpus wodomierza charakteryzuje się wysoką wytrzymałością mechaniczną i jest przystosowany do maksymalnego ciśnienia roboczego 16 bar.
