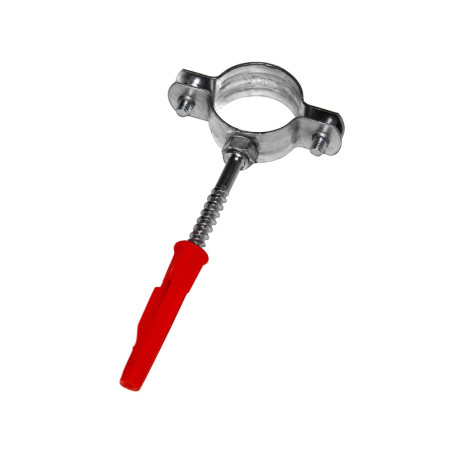

Uchwyt do rur 6" 154-164 mm Gorgiel USZ 150 z kołkiem

Uchwyt do rur 6" 154-164 mm Gorgiel USZ 150 (indeks 1031116210) to stalowa obejma montażowa przeznaczona do stabilnego podwieszania i prowadzenia rurociągów bez izolacji tłumiącej. Konstrukcja z profilowanej taśmy stalowej o przekroju 25 x 2 mm zapewnia wysoką sztywność mocowania przewodów o dużych średnicach.

Konstrukcja i parametry wytrzymałościowe

Obejma została wykonana z walcowanej stali DC03, którą zabezpieczono przed korozją trwałą powłoką cynku galwanicznego. Zabezpieczenie to chroni metal przed działaniem wilgoci w kotłowniach, węzłach cieplnych, piwnicach i szachtach instalacyjnych.

Konstrukcja przenosi obciążenie niszczące do 4,8 kN, co gwarantuje stabilne utrzymanie rurociągu wypełnionego medium. Boczne śruby ściągające pozwalają na równomierny docisk i precyzyjną regulację obejmy w zakresie średnic 154-164 mm.

Kompletny zestaw montażowy

W komplecie znajduje się stalowa śruba dwugwintowa M10 x 140 mm oraz dopasowany kołek rozporowy o wymiarach 14 x 80 mm. Elementy te umożliwiają bezpośredni montaż w podłożach budowlanych, takich jak beton czy cegła pełna.

Obejma posiada zintegrowaną nakrętkę przyłączeniową z podwójnym gwintem M8/M10, co ułatwia również alternatywne podwieszanie rur na standardowych prętach gwintowanych lub szynach montażowych.

Zastosowanie i kompatybilność

Uchwyt jest przystosowany do mocowania rur stalowych, żeliwnych oraz tworzywowych o średnicy nominalnej DN 150 (6 cali). Wersja bez gumowej wkładki tłumiącej sprawdza się w instalacjach wysokotemperaturowych, gdzie guma ulega przyspieszonej degradacji, a także w punktach instalacji wymagających swobodnego przesuwu osiowego przy kompensacji wydłużeń termicznych rur.

Produkt stosowany jest w instalacjach technologicznych, kanalizacyjnych, wentylacyjnych oraz rurociągach wody grzewczej i przemysłowej wewnątrz budynków.
