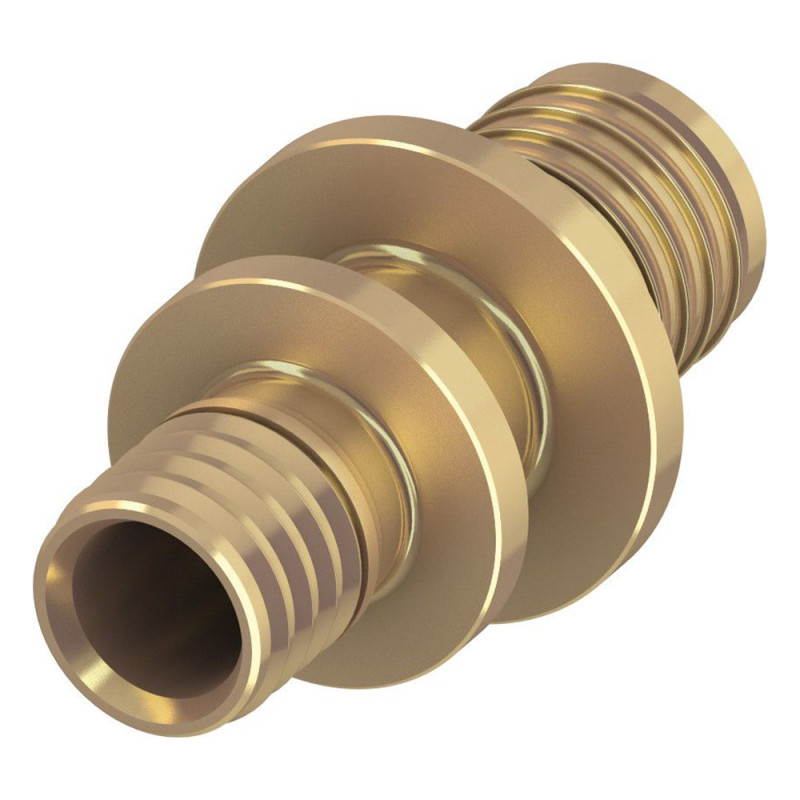

Złączka redukcyjna TECEflex 25 x 20 (18) mm TECE 766505

Złączka redukcyjna TECEflex 25 x 20 (18) mm łączy rurę systemową o średnicy 25 mm z rurą 20 mm lub 18 mm, gdy trzeba zmienić wymiar przewodu bez stosowania połączenia gwintowanego. Wymiar 25 x 20 (18) mm pozwala dopasować redukcję do dwóch kompatybilnych średnic po stronie 20 mm.

Zastosowanie złączki redukcyjnej TECEflex

Produkt służy do wykonywania osiowych połączeń rur TECEflex w instalacjach wodociągowych, grzewczych i sprężonego powietrza. Przyłącze 25 x 20 (18) mm umożliwia połączenie rury 25 mm z rurą 20 mm albo 18 mm bez przechodzenia na gwint.

• łączenie rury TECEflex 25 mm z rurą TECEflex 20 mm,
• łączenie rury TECEflex 25 mm z rurą TECEflex 18 mm, ponieważ wymiar 20 mm obsługuje oba warianty rur,
• wykonywanie połączeń w instalacjach wodociągowych, grzewczych i sprężonego powietrza zgodnych z systemem TECEflex.

Cechy konstrukcyjne i korzyści montażowe

Złączka TECEflex w tej wersji ma materiał mosiądz standardowy, który tworzy metalowy element połączeniowy przeznaczony do pracy w systemie tulei zaciskowych.

Rysunek wymiarowy przewiduje Wymiary montażowe Z1 15 mm i L1 56 mm. Wymiar Z1 określa strefę wsunięcia, a L1 całkowitą długość złączki, co ułatwia zaplanowanie miejsca na połączenie.

Uszczelnienie powstaje przez dopasowanie materiału rury do złączki. Technologia aksjalna bez O-ringów ogranicza liczbę elementów potrzebnych do wykonania połączenia, a tuleja zaciskowa zabezpiecza je po nasunięciu.

Montaż kompatybilność i ograniczenia

Montaż wymaga rozszerzenia końcówki rury, wsunięcia złączki i osiowego nasunięcia tulei. Rury TECEflex 25 mm i 20 mm lub 18 mm należy przygotować przy użyciu narzędzi przeznaczonych do tego systemu.

1. Rozszerzyć końcówkę rury na wymaganej długości.
2. Wsunąć złączkę do przygotowanej rury.
3. Nasunąć tuleję zaciskową do kołnierza złączki.

Do wykonania połączenia razem z tą złączką kupuje się kompatybilne rury TECEflex 25 mm i 20 mm lub 18 mm oraz narzędzia TECEflex do rozszerzania rury i nasuwania tulei zaciskowej.

Końcówki osiowe TECEflex oznaczają, że złączka nie tworzy przejścia na gwint. Łączenie z rurami spoza systemu TECEflex nie jest zgodne z przeznaczeniem tego elementu.
