Sprzęgło-kolektor Elterm SKE 4DC Condens 55 kW 434055

Sprzęgło-kolektor Elterm SKE 4DC Condens 55 kW 434055 to zintegrowane urządzenie hydrauliczne typu 3w1, łączące w jednym korpusie sprzęgło hydrauliczne, rozdzielacz na cztery obiegi grzewcze oraz neodymowy separator magnetyczny. Urządzenie służy do separacji hydraulicznej obiegu źródła ciepła od obiegów grzewczych w układach o maksymalnej mocy do 55 kW. Wykonane ze stali czarnej i fabrycznie zabezpieczone izolacją termiczną z EPP, minimalizuje straty energii cieplnej do otoczenia.

Kierownica przepływu INOX i sprawność kotłów kondensacyjnych

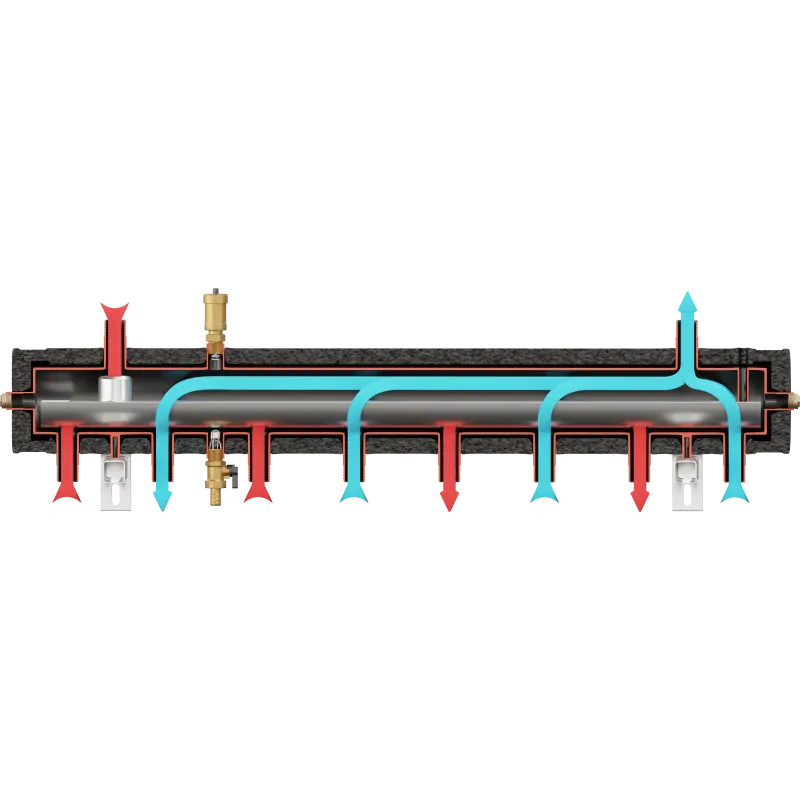

Konstrukcja serii Condens została wyposażona w opatentowaną kierownicę przepływu ze stali nierdzewnej o numerze patentu P.421240. Rozwiązanie to zapobiega przedwczesnemu mieszaniu się gorącej wody zasilającej z powrotem instalacji, co pozwala na utrzymanie możliwie najniższej temperatury wody wracającej do źródła ciepła. Dzięki temu kierownica przepływu INOX zapewnia podtrzymanie optymalnego procesu kondensacji w kotłach gazowych oraz podwyższa współczynnik COP w układach z pompami ciepła.

Zastosowanie przegrody wewnętrznej pozwala również na naprzemienne podłączanie grup pompowych o standardowym rozstawie osi wynoszącym 125 mm. Rozwiązanie to stabilizuje ciśnienie i eliminuje negatywne wzajemne oddziaływanie pomp obiegowych na siebie, gwarantując równomierny i bezkolizyjny rozdział czynnika grzewczego.

Separacja magnetyczna SMART i montaż uniwersalny 360°

Urządzenie posiada wbudowany neodymowy separator magnetyczny SMART. Element ten odpowiada za aktywne wychwytywanie zanieczyszczeń ferromagnetycznych i zawiesiny szlamowej krążącej w medium grzewczym, chroniąc przed uszkodzeniem wirniki nowoczesnych, energooszczędnych pomp obiegowych oraz wymienniki ciepła.

Dzięki zastosowaniu pakietu adaptacyjnego, sprzęgło-kolektor oferuje pełną swobodę instalacji w systemie uniwersalnym 360°. Korpus urządzenia można zamontować w czterech pozycjach: z króćcami skierowanymi w dół, w górę lub na boki. W zestawie dostarczane są redukcje G 1 zasilania i powrotu na G 1/2 wraz z zaślepkami, co ułatwia dostosowanie układu króćców i montaż odpowietrznika oraz zaworu spustowego w zależności od wybranej pozycji pracy.

Zastosowanie i kompatybilność w instalacjach CO

Sprzęgło-kolektor przeznaczone jest do montażu w instalacjach centralnego ogrzewania średniej i dużej mocy. Doskonale współpracuje z kotłami gazowymi kondensacyjnymi, pompami ciepła, kotłami elektrycznymi oraz kotłami stałopalnymi wymagającymi ochrony temperatury powrotu. Konstrukcja pozwala na bezkolizyjne zasilenie do czterech niezależnych obiegów grzewczych, takich jak ogrzewanie podłogowe, obwody grzejnikowe czy ładowanie zasobnika ciepłej wody użytkowej.

Maksymalny dopuszczalny przepływ wynosi 2.3 m3/h, przy nominalnym ciśnieniu roboczym do 6 bar. Urządzenie jest kompatybilne ze wszystkimi standardowymi grupami pompowymi o rozstawie przyłączy 125 mm.

Specyfikacja techniczna
