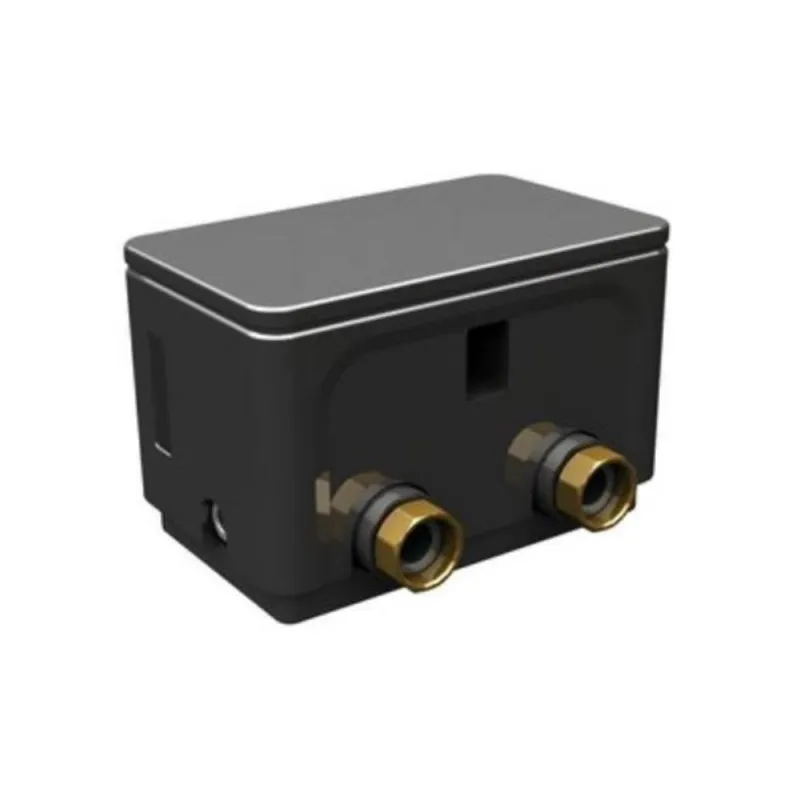

Sprzęgło hydrauliczne Bosch WHY DN25 quer 8718599384

Sprzęgło hydrauliczne Bosch WHY DN25 quer (kod producenta 8718599384) to kompaktowe urządzenie przeznaczone do hydraulicznego rozdzielenia obiegu kotłowego od obiegów grzewczych w instalacjach centralnego ogrzewania. Model ten umożliwia bezproblemową współpracę systemów o zróżnicowanych przepływach wody, zapobiegając zakłóceniom pracy pomp obiegowych.

Konstrukcja i właściwości izolacyjne

Urządzenie zostało wykonane z trwałej stali odpornej na obciążenia termiczne oraz ciśnieniowe występujące w zamkniętych układach grzewczych. Sprzęgło dostarczane jest w komplecie z fabryczną izolacją termiczną wykonaną z pianki, która skutecznie ogranicza straty ciepła do otoczenia. Konstrukcja typu quer (poprzeczna/pozioma) pozwala na optymalne zagospodarowanie przestrzeni montażowej w kotłowni. W korpusie przewidziano również fabryczną pochwę na czujnik temperatury, ułatwiającą integrację z automatyką sterującą.

Kompatybilność i zastosowanie w instalacjach

Konstrukcja sprzęgła została zoptymalizowana pod kątem bezpośredniego montażu z rozdzielaczem HKV 2/25/25 lub odpowiednimi zestawami grup pompowych producenta. Rozwiązanie to eliminuje konieczność stosowania dodatkowych kształtek i ułatwia prace instalacyjne. Sprzęgło obsługuje maksymalny przepływ wody na poziomie 2000 l/h, co czyni je odpowiednim do instalacji o mocy grzewczej do około 46 kW przy różnicy temperatur delta T równej 20 K.

Parametry przyłączy hydraulicznych

Urządzenie posiada zróżnicowane średnice przyłączy w celu optymalnego dopasowania do przewodów instalacyjnych. Po stronie pierwotnej (kotłowej) zastosowano przyłącza o rozmiarze R 1", natomiast po stronie wtórnej (instalacyjnej) przewidziano gwinty o rozmiarze G 1 1/4". Maksymalne ciśnienie robocze dopuszczalne podczas eksploatacji wynosi 6 bar przy maksymalnej temperaturze roboczej czynnika grzewczego dochodzącej do 110 °C.

Specyfikacja techniczna
