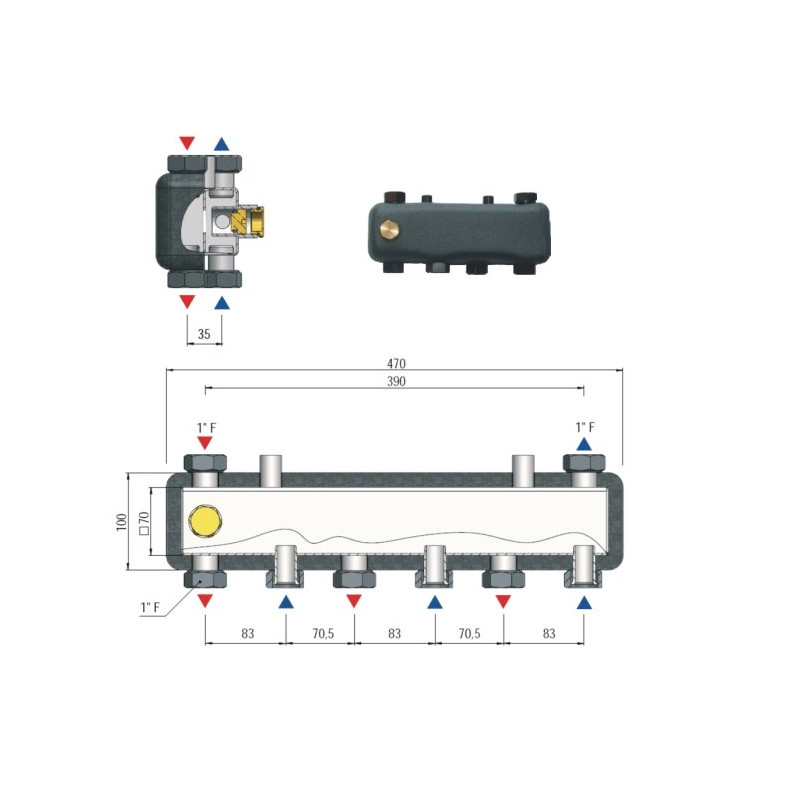

Rozdzielacz CX 2F dla systemu MIX-BOX, 2-strefowy WOMIX 604012

Konstrukcja i właściwości hydrauliczne

Stalowy rozdzielacz dwuobwodowy CX 2F marki WOMIX o numerze katalogowym 604012 jest dedykowanym elementem rozdzielczym przeznaczonym do montażu w kompaktowych systemach grzewczych typu MIX-BOX.

Urządzenie zostało wykonane ze stali ST 37.1, co zapewnia odporność na obciążenia mechaniczne i korozyjne w instalacjach zamkniętych. Fabryczna izolacja termiczna z czarnej pianki EPP o gęstości 40 g/l minimalizuje straty ciepła do otoczenia, wpływając na sprawność układu.

Unikalną cechą rozdzielacza jest wbudowana mini zwrotnica hydrauliczna, która umożliwia zrównoważenie przepływów pomiędzy źródłem ciepła a obiegami odbiorczymi. Za pomocą specjalnej śruby zaślepiającej zwrotnicę można w łatwy sposób otworzyć lub całkowicie zamknąć, przy czym fabrycznie dostarczana jest ona jako zamknięta.

Zastosowanie i kompatybilność systemowa

Opisywany model przeznaczony jest do współpracy z dedykowanymi zestawami strefowymi o maksymalnej mocy grzewczej do 30 kW. Umożliwia sprawne i kompaktowe podłączenie dwóch niezależnych obiegów, takich jak ogrzewanie grzejnikowe, podłogowe czy ładowanie zasobnika ciepłej wody użytkowej.

Konstrukcja rozdzielacza umożliwia jego zabudowę w dedykowanej szafce naściennej P2 o kodzie katalogowym 604003. Rozdzielacz wyposażony jest w przyłącza o rozmiarze G 1, co umożliwia bezpośredni montaż kompatybilnych grup pompowych serii SA 83, SMT 83 oraz SMTC 83 o rozstawie osi 90 mm.

Specyfikacja techniczna
