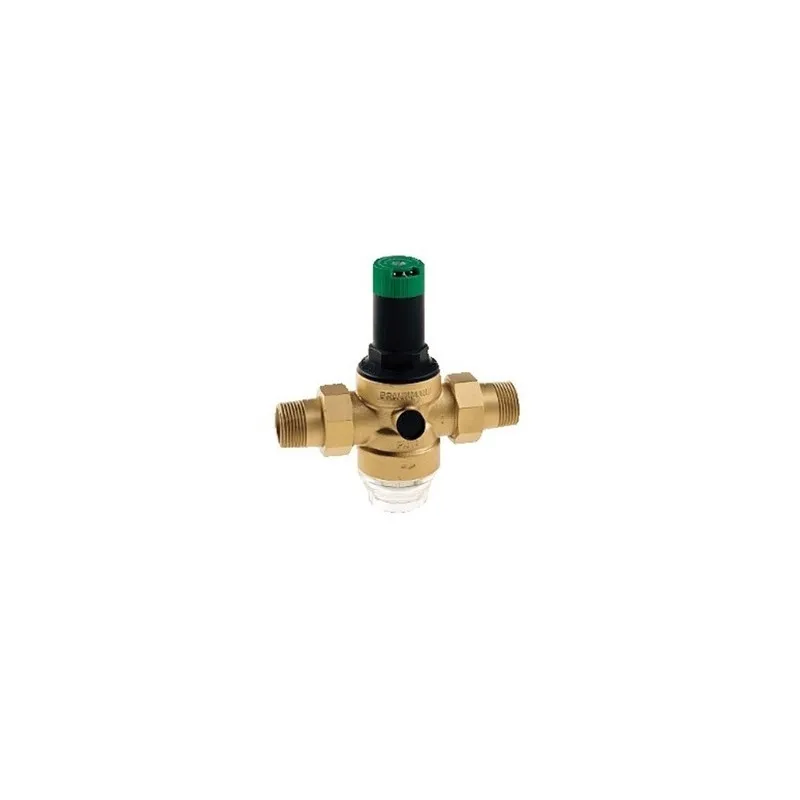

Regulator ciśnienia Honeywell Braukmann D06F-1A 1 cal

Zastosowanie i kompatybilność regulatora

Regulator ciśnienia Honeywell Braukmann D06F-1A to urządzenie przeznaczone do stabilizacji ciśnienia wody w domowych, komercyjnych i przemysłowych instalacjach sanitarnych. Chroni on elementy systemu przed uszkodzeniami wywołanymi skokami ciśnienia z sieci zasilającej oraz pozwala zredukować zużycie wody. Zawór jest przeznaczony do pracy z mediami takimi jak woda pitna o maksymalnej temperaturze roboczej wynoszącej 30 °C przy zastosowaniu przezroczystej osłony filtra.

Urządzenie montuje się na wejściu instalacji, za wodomierzem. Stabilizacja ciśnienia wylotowego sprawia, że wahania ciśnienia wlotowego nie wpływają na ciśnienie w punktach czerpalnych, co wpływa na obniżenie szumów przepływu w rurociągach. Przyłącza z gwintem zewnętrznym o średnicy 1 cal umożliwiają podłączenie do rur miedzianych, stalowych lub wielowarstwowych.

Konstrukcja i materiały korpusu

Konstrukcja opiera się na gnieździe odciążonym, co zapewnia utrzymanie zadanych parametrów. Korpus oraz przyłącza gwintowane zostały wykonane z mosiądzu odpornego na odcynkowanie (DZR). Osłona filtra wykonana jest z przezroczystego tworzywa sztucznego, co umożliwia optyczną kontrolę stopnia zanieczyszczenia wbudowanej siatki filtracyjnej bez konieczności demontażu urządzenia.

Wkład zaworu, zawierający membranę i gniazdo, wyprodukowano z tworzywa syntetycznego i jest on w pełni wymienny. Wbudowany filtr drobny ze stali nierdzewnej o wielkości oczek 0,16 mm zatrzymuje zanieczyszczenia mechaniczne, takie jak ziarna piasku czy drobiny rdzy. Sprężyna regulacyjna ze stali sprężynowej znajduje się poza obszarem przepływu wody, co eliminuje ryzyko jej korozji i bezpośredniego kontaktu z medium.

Funkcje regulacyjne i montaż

Zadane ciśnienie wyjściowe ustawia się ręcznie za pomocą profilowanego pokrętła regulacyjnego znajdującego się na pokrywie sprężyny. Wartość ustawionego ciśnienia jest bezpośrednio widoczna na skali nastawczej, co upraszcza konfigurację bez konieczności ciągłego kontrolowania zewnętrznego manometru podczas regulacji. Zakres regulacji ciśnienia wyjściowego wynosi od 1,5 do 6 bar, a fabryczna nastawa to 3 bar.

Urządzenie posiada po obu stronach korpusu gniazda przyłączeniowe z gwintem G 1/4 przeznaczone do montażu manometru. Do prawidłowego działania reduktora wymagany jest minimalny spadek ciśnienia wynoszący 1,0 bar między wejściem a wyjściem.

Zalety montażowe i certyfikaty

Model dostarczany jest w komplecie ze śrubunkami przyłączeniowymi, co ułatwia jego demontaż w celach konserwacyjnych. Zawór spełnia wymagania normy PN-EN 1567 i posiada atest higieniczny oraz certyfikat DVGW i WRAS (dla temperatury do 23 °C). Poziom hałasu dla rozmiaru DN25 został sklasyfikowany według norm LGA jako Grupa 1, co oznacza cichą pracę urządzenia.

Dane techniczne
