Zestaw głębinowy Wilo TWU 3 HS-ECP-B do 90m 2864208

Konstrukcja i zasada działania układu

Zestaw głębinowy Wilo-Sub TWU 3.03-05-HS-ECP-B (kod producenta 2864208) to kompletny pakiet ze stabilizacją ciśnienia przeznaczony do zaopatrywania w wodę ze studni głębinowych do 90 metrów.

Konstrukcja opiera się na wielostopniowej pompie o średnicy zewnętrznej 76 mm. Zastosowany silnik z magnesami trwałymi pracuje z prędkością obrotową do 8400 1/min, co zapewnia wysoką wydajność przy zachowaniu kompaktowych wymiarów urządzenia.

Technologia stałego ciśnienia, czyli regulacja Constant Pressure, dba o stabilną strugę wody w punktach poboru niezależnie od liczby otwartych kranów. Zewnętrzna przetwornica częstotliwości płynnie dostosowuje obroty silnika, eliminując uderzenia hydrauliczne i chroniąc armaturę przed zużyciem, a funkcja soft start redukuje prąd rozruchowy.

Zintegrowane funkcje ochronne i monitorujące

Sterownik zabezpiecza instalację i pompę przed najczęstszymi przyczynami uszkodzeń. Głównym atutem elektroniki jest zintegrowane zabezpieczenie przed suchobiegiem z automatycznym restartem, które wyłącza urządzenie w przypadku braku wody w studni.

Dodatkowo w przetwornicy zintegrowano zabezpieczenie termiczne silnika oraz ochronę przed zbyt niskim lub zbyt wysokim napięciem sieciowym. Układ realizuje także diagnostykę mikroprzecieków w rurociągu, chroniąc pompę przed szkodliwym taktowaniem (częstym załączaniem).

Zastosowanie i warunki montażu

System jest przeznaczony do tłoczenia wody czystej, pozbawionej elementów włóknistych i ściernych. Dopuszczalna zawartość piasku w wodzie wynosi maksymalnie 50 g/m³. Urządzenie sprawdza się w domowych sieciach wodociągowych, systemach nawadniania ogrodowego oraz układach podwyższania ciśnienia.

Pompa jest przystosowana do pracy w pozycji pionowej lub poziomej, pod warunkiem zapewnienia przepływu chłodzącego na poziomie co najmniej 0,08 m/s. Zakres dopuszczalnej temperatury tłoczonego medium wynosi od +3 do +35 °C, co pozwala na całoroczną eksploatację.

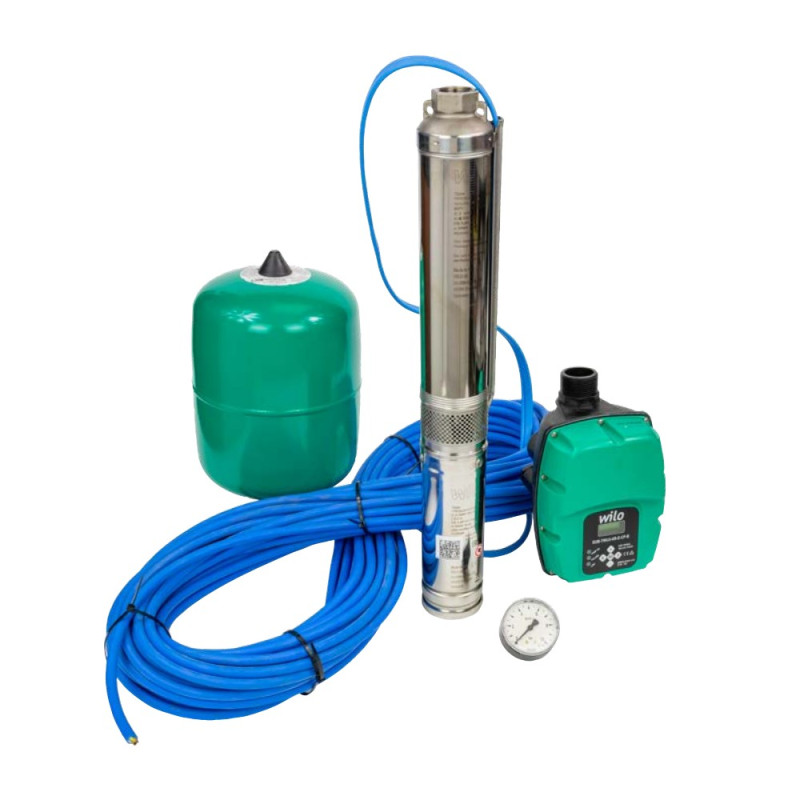

Komponenty pakietu stabilnego ciśnienia

Pakiet zawiera wszystkie niezbędne elementy hydrauliczne i elektryczne do uruchomienia instalacji. Pompa jest fabrycznie wyposażona w kabel wodny o długości 40 m posiadający atest do kontaktu z wodą pitną. Do stabilizacji ciśnienia wykorzystywane jest naczynie przeponowe o pojemności 8 l.

W komplecie znajduje się również mosiężny trójnik, manometr tarczowy oraz zawór odcinający. Do bezpiecznego ułożenia kabla zasilającego producent dołącza 20 taśm ściągających, co ułatwia spięcie przewodu elektrycznego z rurą tłoczną o przyłączu Rp 1.

Specyfikacja techniczna pompy głębinowej

Specyfikacja przetwornicy częstotliwości (falownika)

Elementy zestawu i parametry transportowe
