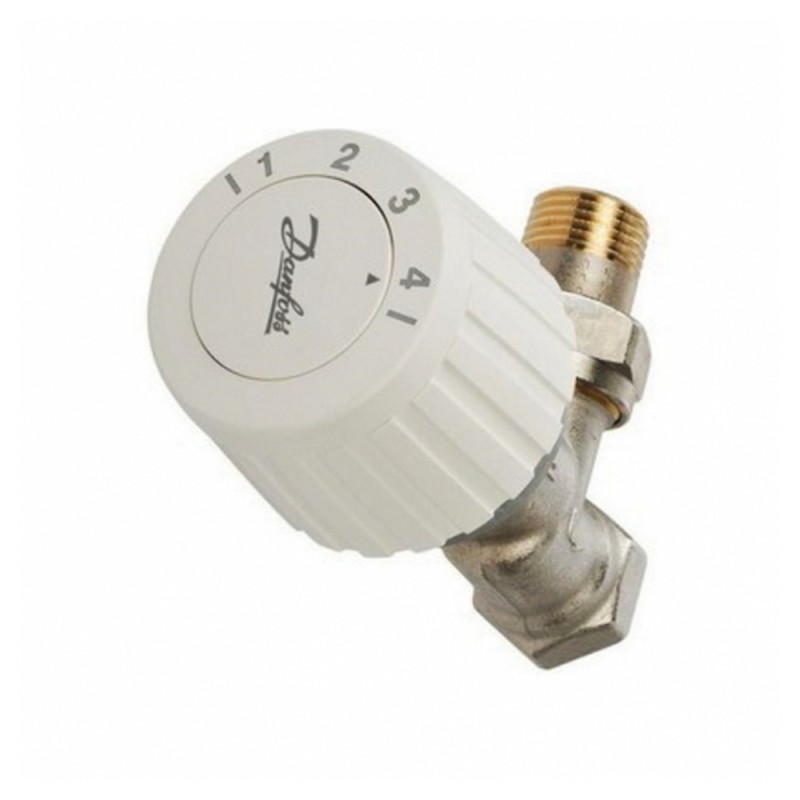

Zestaw RTL Danfoss FJVR DN15 kątowy 1/2 10-50°C 003L1081

Zestaw RTL Danfoss FJVR DN15 kątowy 1/2 10-50°C ogranicza temperaturę wody powracającej z obiegu grzewczego. Komplet obejmuje kątowy zawór FJVR 15 oraz głowicę FJVR z gazowym czujnikiem temperatury.

Regulacja odbywa się na podstawie temperatury czynnika w przewodzie powrotnym, a nie temperatury powietrza w pomieszczeniu. Zakres nastawy wynosi 10-50°C, z możliwością ograniczenia i zablokowania nastawy.

Zastosowanie zestawu RTL

Zestaw stosuje się w dwururowych instalacjach pompowych do kontroli temperatury powrotu z grzejników, konwektorów oraz pojedynczych pętli ogrzewania podłogowego.

W obiegu ogrzewania podłogowego zawór montuje się na powrocie pętli. Kątowa konstrukcja ułatwia podłączenie w miejscach, w których przewody prowadzone są pod kątem względem zaworu.

Przyłącza i kompatybilność

Zawór ma przyłącze wlotowe R 1/2 oraz przyłącze wylotowe Rp 1/2. Jest przeznaczony do współpracy z dołączoną głowicą FJVR i instalacjami grzewczymi, w których wymagane jest ograniczenie temperatury przewodu powrotnego.

Maksymalna temperatura wody wynosi 120°C, a maksymalne ciśnienie robocze zaworu to 10 bar. Przy doborze należy uwzględnić maksymalną różnicę ciśnień na zaworze wynoszącą 1 bar.

Zawór FJVR 15 kątowy

Korpus zaworu ma niklowaną powierzchnię. Zawór reguluje przepływ w zależności od temperatury powrotu i współpracuje z głowicą FJVR dołączoną do zestawu.

Głowica FJVR

Głowica z gazowym czujnikiem mierzy temperaturę czynnika przy zaworze. Pokrętło umożliwia ustawienie wartości w zakresie od 10 do 50°C, a nastawę można ograniczyć lub zablokować.

Specyfikacja zaworu

Specyfikacja głowicy

Dane zestawu
