Vaillant pakiet VC 30CS/1-5 30 kW, VIH R 150/6 B, VRC 720f

Vaillant VC 30CS/1-5 ecoTEC plus to jednofunkcyjny kocioł gazowy kondensacyjny współpracujący z zasobnikiem c.w.u. VIH R 150/6 B. Pakiet obejmuje także bezprzewodowy regulator systemowy sensoCOMFORT VRC 720f, zestaw połączeniowy oraz SPS SZ do instalacji w szachcie.

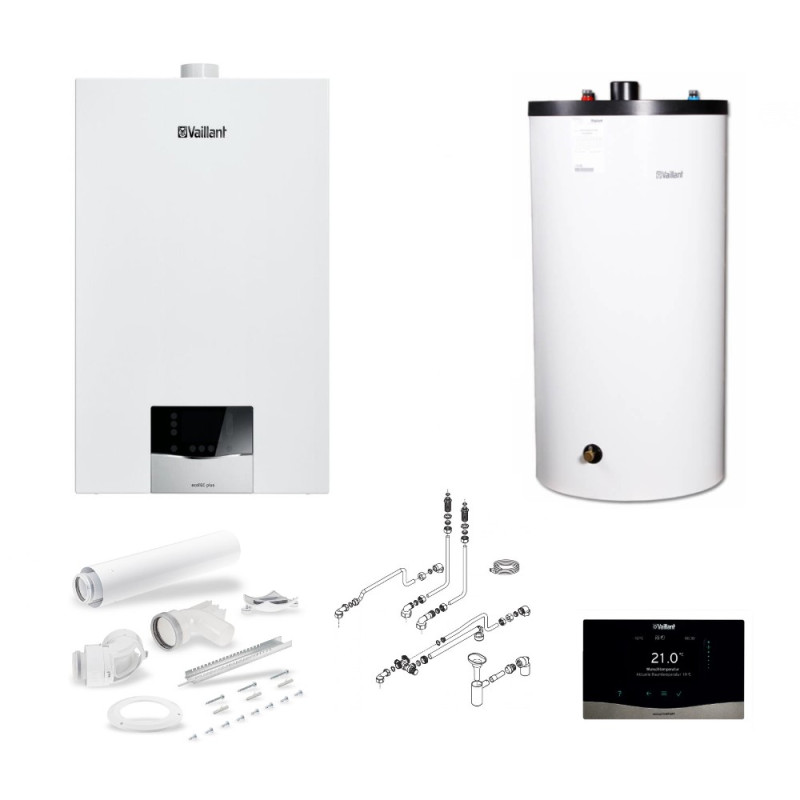

Zakres pakietu

• kocioł kondensacyjny Vaillant VC 30CS/1-5 ecoTEC plus,
• zasobnik c.w.u. Vaillant VIH R 150/6 B,
• bezprzewodowy regulator systemowy sensoCOMFORT VRC 720f,
• zestaw połączeniowy zasobnika,
• zestaw SPS SZ do zastosowania w szachcie.

Parametry kotła

Kocioł VC 30CS/1-5 pracuje w zakresie mocy grzewczej 3,9-32,3 kW przy parametrach 50/30°C dla gazu G20 i G27. Przy parametrach 80/60°C zakres wynosi 3,4-29,8 kW. Znamionowa moc cieplna określona dla celów ErP wynosi 30 kW.

Urządzenie jest przeznaczone do ogrzewania pomieszczeń i współpracy z zewnętrznym zasobnikiem ciepłej wody użytkowej. Maksymalna temperatura zasilania wynosi 85°C, a maksymalne ciśnienie robocze instalacji centralnego ogrzewania to 3 bar.

Zasobnik ciepłej wody użytkowej

VIH R 150/6 B ma pojemność znamionową 144 l. Zbiornik wewnętrzny wykonano ze stali emaliowanej i wyposażono w magnezową anodę ochronną. Zasobnik może pracować przy maksymalnym ciśnieniu c.w.u. 10 bar oraz temperaturze do 85°C.

Dla temperatury zasobnika 50°C początkowa wydajność ciepłej wody wynosi 166 l/10 min, a czas nagrzewania od 10°C do 50°C to 18,8 min.

Regulator systemowy i sterowanie

Bezprzewodowy regulator sensoCOMFORT VRC 720f służy do sterowania systemem grzewczym Vaillant. Komunikacja z urządzeniami odbywa się przez złącze eBUS, a regulator może współpracować z kotłami gazowymi i olejowymi, pompami ciepła oraz systemami hybrydowymi.

Regulator ma klasę regulatora temperatury VI, stopień ochrony IP20 i pracuje w paśmie 868,0-868,6 MHz. Odbiornik radiowy jest zasilany napięciem 9-24 V.

Zastosowanie i kompatybilność

Pakiet jest przeznaczony do instalacji centralnego ogrzewania z kotłem jednofunkcyjnym Vaillant VC 30CS/1-5 oraz zasobnikiem VIH R 150/6 B. Zestaw SPS SZ stosuje się przy odprowadzaniu spalin przez szacht, zgodnie z wymaganiami dokumentacji technicznej kotła i systemu kominowego.

Montaż, dobór przewodów powietrzno-spalinowych, podłączenie gazu oraz uruchomienie należy wykonać zgodnie z instrukcjami Vaillant i obowiązującymi wymaganiami dla instalacji gazowych.
