Vaillant VC 25CS/1-5 ecoTEC plus + VIH R 120/6 B

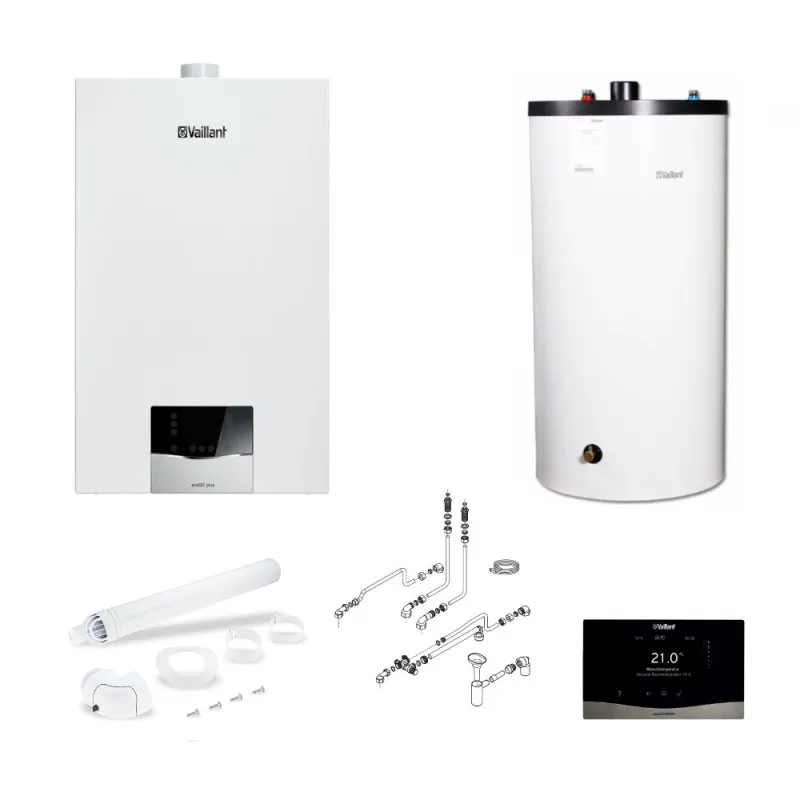

Vaillant VC 25CS/1-5 ecoTEC plus to wiszący, jednofunkcyjny kocioł gazowy kondensacyjny przeznaczony do współpracy z zasobnikiem ciepłej wody użytkowej. Pakiet obejmuje zasobnik VIH R 120/6 B, regulator systemowy sensoCOMFORT 720, zestaw przyłączeniowy oraz zestaw powietrzno-spalinowy SPS Ś/D.

Skład pakietu

• kocioł gazowy kondensacyjny Vaillant VC 25CS/1-5 ecoTEC plus, nr katalogowy 0010024648,
• zasobnik c.w.u. Vaillant VIH R 120/6 B, nr katalogowy 0010015943,
• regulator systemowy Vaillant sensoCOMFORT 720,
• zestaw przyłączeniowy do zasobnika VIH R 120, nr katalogowy 0020152960,
• zestaw powietrzno-spalinowy SPS Ś/D, nr katalogowy 0020219516.

Kocioł VC 25CS/1-5 ecoTEC plus

Kocioł ma konstrukcję jednofunkcyjną, dlatego przygotowanie ciepłej wody użytkowej odbywa się przez zewnętrzny zasobnik. Dla gazu G20 i G27 zakres mocy grzewczej przy parametrach 50/30°C wynosi 2,8-27,1 kW, a przy 80/60°C 2,5-24,7 kW.

Urządzenie jest przeznaczone do instalacji centralnego ogrzewania o maksymalnym ciśnieniu roboczym 3 bar. Przyłącza zasilania i powrotu instalacji grzewczej wykonano jako G 3/4, a przyłącze zasobnika jako G 1/2.

Zastosowanie i kompatybilność kotła

Model VC 25CS/1-5 współpracuje z zasobnikami c.w.u. Vaillant, w tym z dołączonym VIH R 120/6 B, oraz z regulatorem sensoCOMFORT 720 wykorzystującym komunikację eBUS. Montaż, podłączenie gazu, przewodów powietrzno-spalinowych i uruchomienie należy wykonać zgodnie z dokumentacją Vaillant oraz obowiązującymi wymaganiami dla instalacji gazowych.

Specyfikacja kotła

Zasobnik VIH R 120/6 B

Zasobnik VIH R 120/6 B służy do magazynowania ciepłej wody użytkowej i jest przeznaczony do bezpośredniej współpracy z kotłami centralnego ogrzewania. Zbiornik wewnętrzny wykonano ze stali emaliowanej i wyposażono w magnezową anodę ochronną.

Nominalna pojemność zasobnika wynosi 117 l. Przy temperaturze zasobnika 50°C początkowy wydatek ciepłej wody użytkowej wynosi 137 l/10 min, a czas nagrzewania od 10 do 50°C to 15,8 min.

Zastosowanie i przyłącza zasobnika

Zasobnik przeznaczony jest do współpracy z kotłem VC 25CS/1-5 w instalacji c.o. i c.w.u. Maksymalne ciśnienie robocze obiegu c.w.u. wynosi 10 bar. Przyłącza zimnej i ciepłej wody mają rozmiar R 3/4, a przyłącza zasilania i powrotu wymiennika R 1.

Specyfikacja zasobnika

Regulator sensoCOMFORT 720

Regulator systemowy sensoCOMFORT 720 współpracuje z kotłem Vaillant za pośrednictwem magistrali eBUS. Umożliwia konfigurację i sterowanie pracą systemu ogrzewania oraz zasobnika c.w.u. w ramach jednego układu.

Regulator jest przeznaczony do montażu na ścianie. Do sterowania pogodowego wymagane jest zastosowanie odpowiedniego czujnika temperatury zewnętrznej zgodnie z konfiguracją instalacji.

Specyfikacja regulatora

Zestawy przyłączeniowe i SPS Ś/D

Pakiet zawiera zestaw przyłączeniowy do zasobnika VIH R 120 oraz zestaw powietrzno-spalinowy SPS Ś/D. Elementy są przeznaczone do konfiguracji kotła VC 25CS/1-5 z dołączonym zasobnikiem i odprowadzeniem spalin zgodnie z wybranym wariantem instalacji.

Specyfikacja elementów dodatkowych

Dane identyfikacyjne pakietu
